Ce qui est travaillé :

PREPARATIFS DE LA SEQUENCE (clic pour accéder)

(pour profs)

SITUATION DECLENCHANTE

Fiche élève

Séance 1 : Décrire le fonctionnement du portail

1) Repérer les divers éléments du portail sur maquette virtuelle

- Télécharger et ouvrir le fichier Portail coulissant maquette 1.exe

- Compléter la Partie 1 - Fiche élève

2) Repérer les divers éléments du portail sur maquette réelle

UN SEUL ELEVE par ilot doit aller voir la maquette

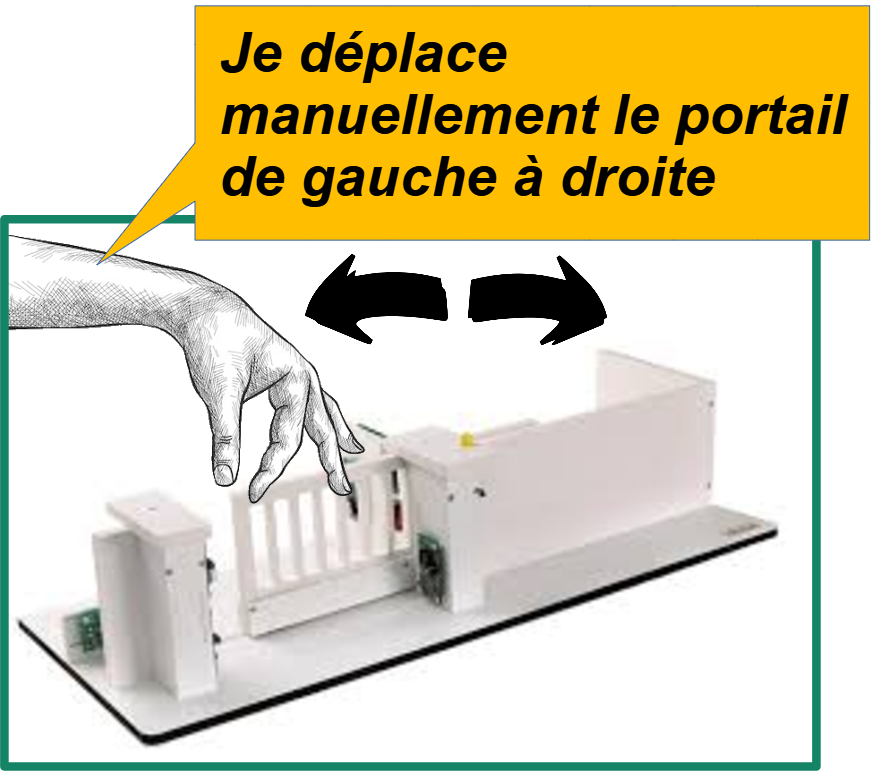

- Tester manuellement le coulissement du portail : déterminer le rôle des capteurs fin de course [Partie 2 - Fiche élève]

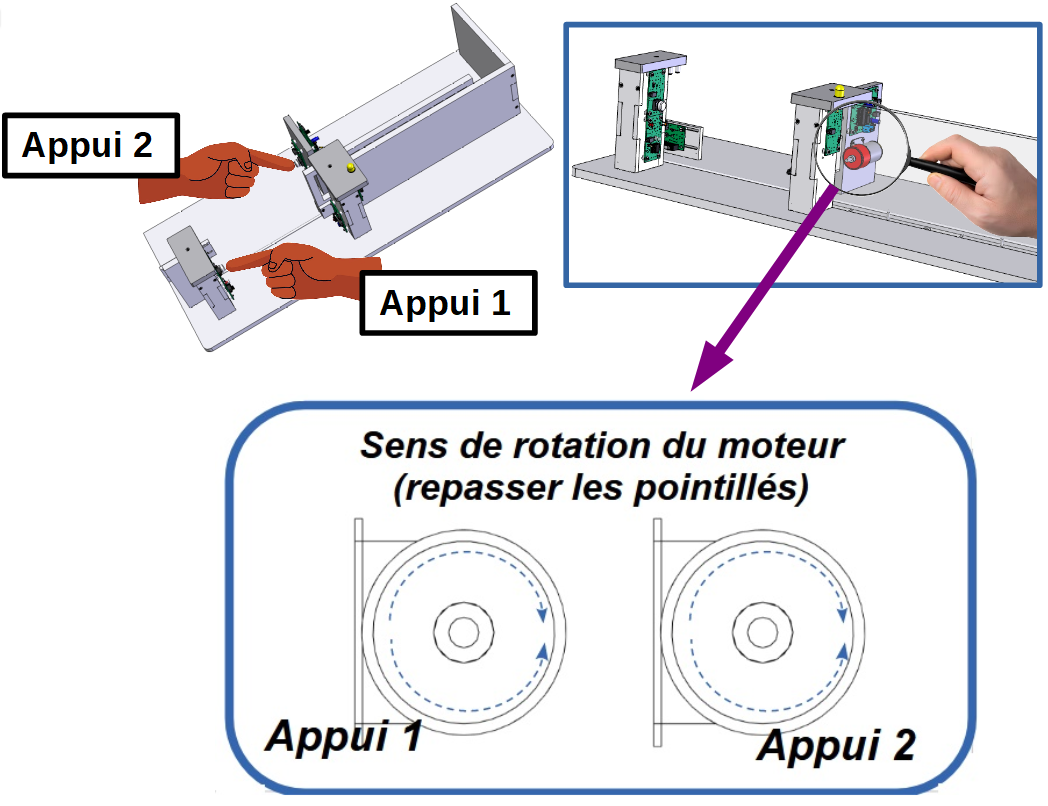

- Appuyer sur les boutons poussoirs : déterminer le sens de rotation du moteur selon l'appui [Partie 2 - Fiche élève]

3) Conclusion

- Analyser le fonctionnement et conclure quant à la suite de la séquence [Partie 3 - Fiche élève]

Séance 2 : Piloter le portail avec le moteur

1) La transformation du mouvement

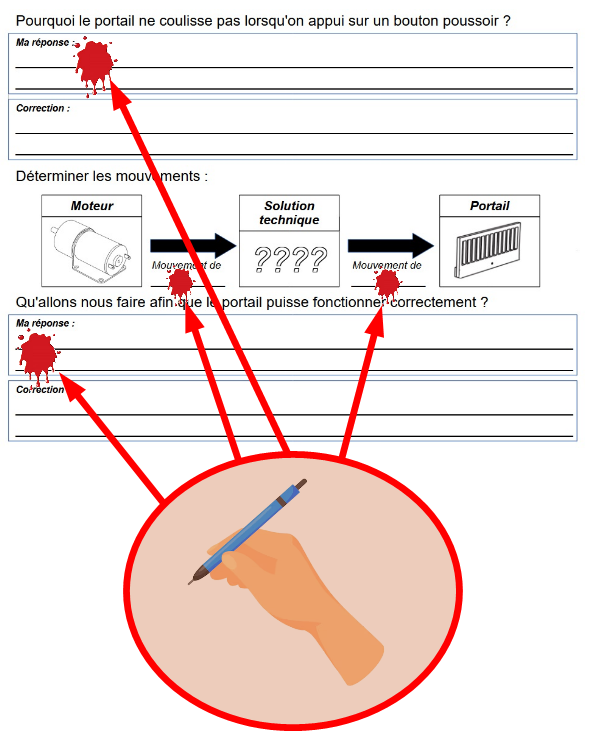

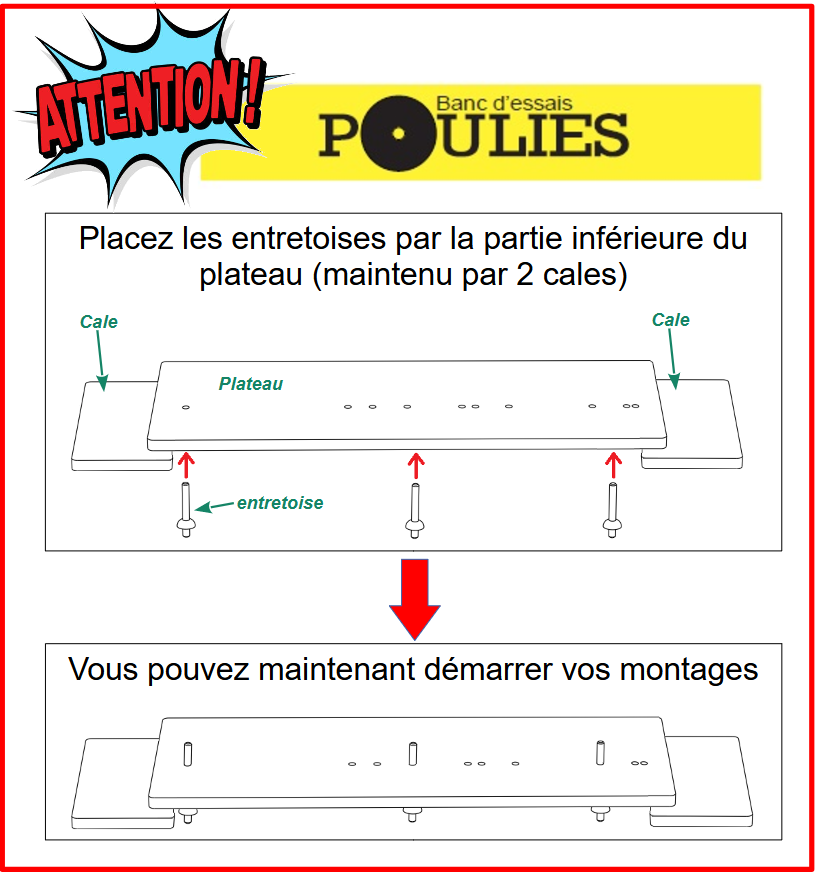

- A l'aide des différents bancs d'essais à disposition, compléter les [Parties 4,5 et 6 fiche élèves] :

Séance 3 : Mise en oeuvre de la solution

1) Schématisation

- Déterminer la solution technique retenue pour que le moteur puisse piloter le portail et en réaliser le croquis sur la [Partie 7 fiche élèves] :

2) Dysfonctionnement

- Tester le fonctionnement du portail équipé, avec les boutons poussoirs dessiner la position du portail ouvert sur la [Partie 8 fiche élèves] afin d'en déduire le problème rencontré :

3) Réparation

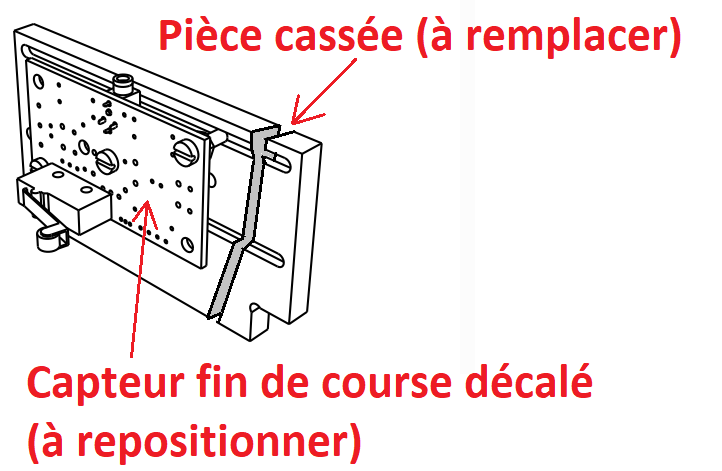

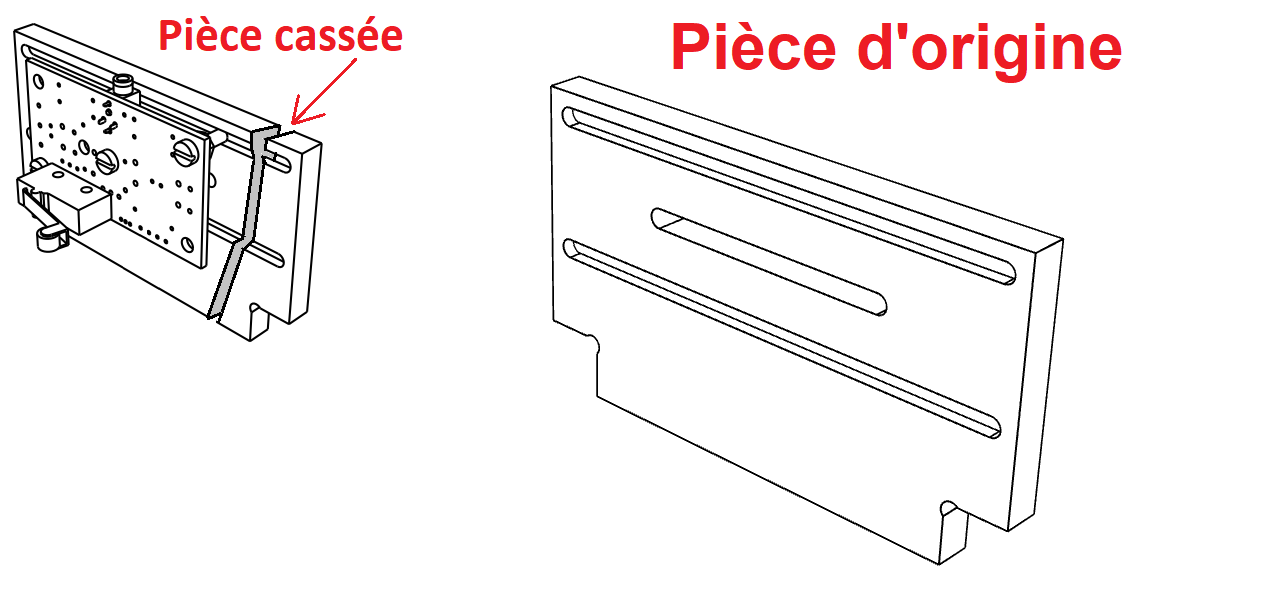

- Proposer une réparation en rédigeant une notice sur la [Partie 9 fiche élèves]. Vous avez un exemple ci-dessous ainsi que le fichier Portail coulissant maquette 1.exe :

Sur les fiches de connaissances qui vous ont été distribuées, entourer les notions que vous avez travaillées durant cette séquence (voir ci-dessous en cliquant sur les images) : c'est ce que vous devez retenir.

Il ne faut surtout pas perdre ces fiches car vous les réutiliserez cette année mais aussi durant vos années de 4ème et 3ème : il est donc important que vous les conserviez.

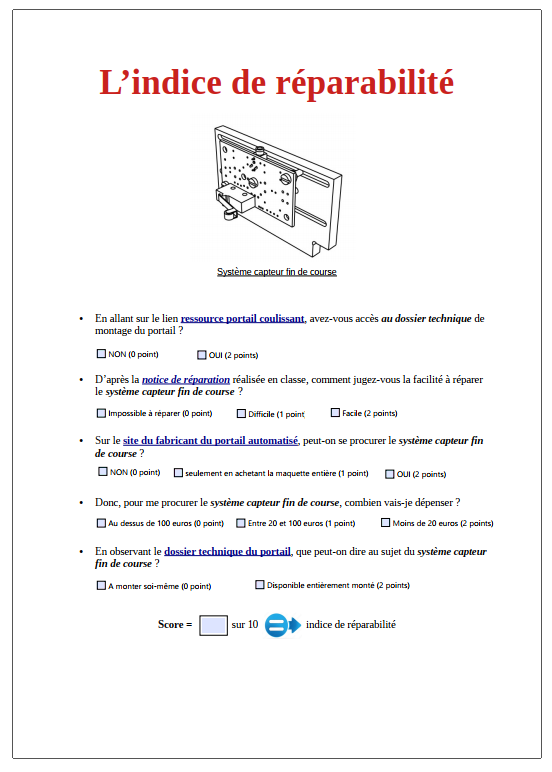

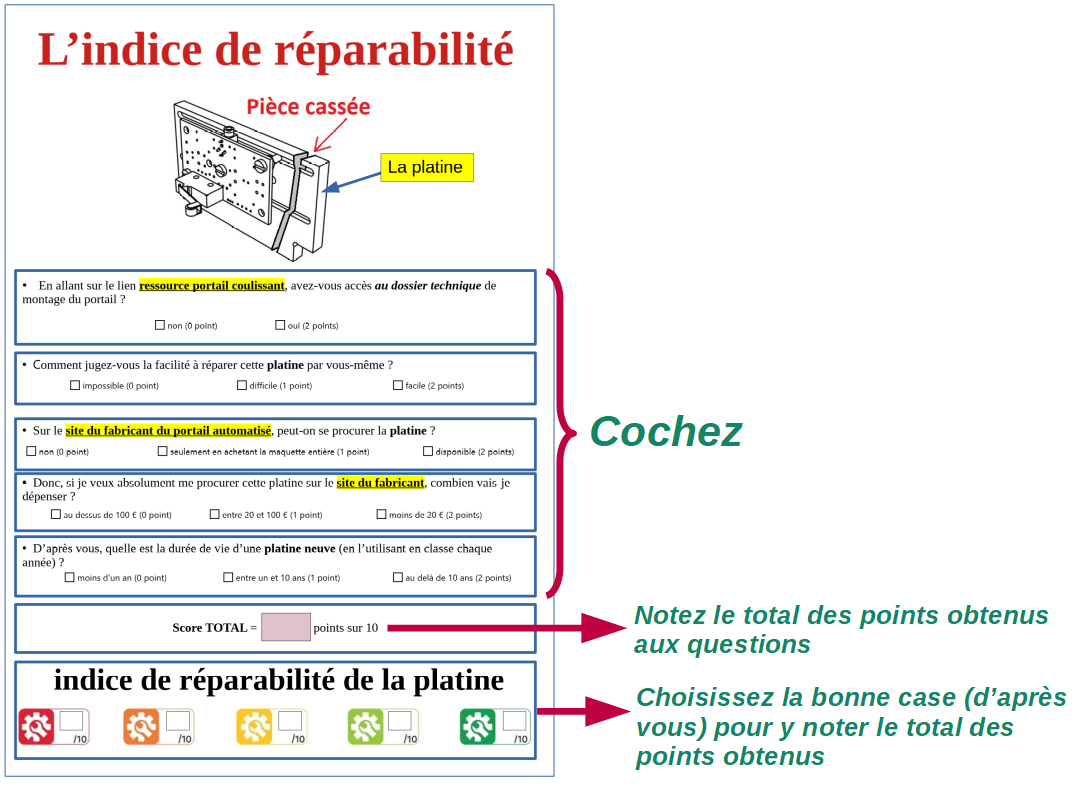

MÉCANISME DE TRANSMISSION	CRITÈRES DE CHOIX - RÉPARABILITÉ - EFFICACITÉ ÉNERGÉTIQUE	NOTICE	LES MODES DE REPRÉSENTATION
à retenir cliquer sur l'image	à retenir cliquer sur l'image	à retenir cliquer sur l'image	à retenir cliquer sur l'image
