Séquence 7 - Comment réaliser une plaque d'identification des salles de classes
Par CHRISTIAN DA CHAO, publié le lundi 8 septembre 2025 10:37 - Mis à jour le jeudi 18 décembre 2025 10:12

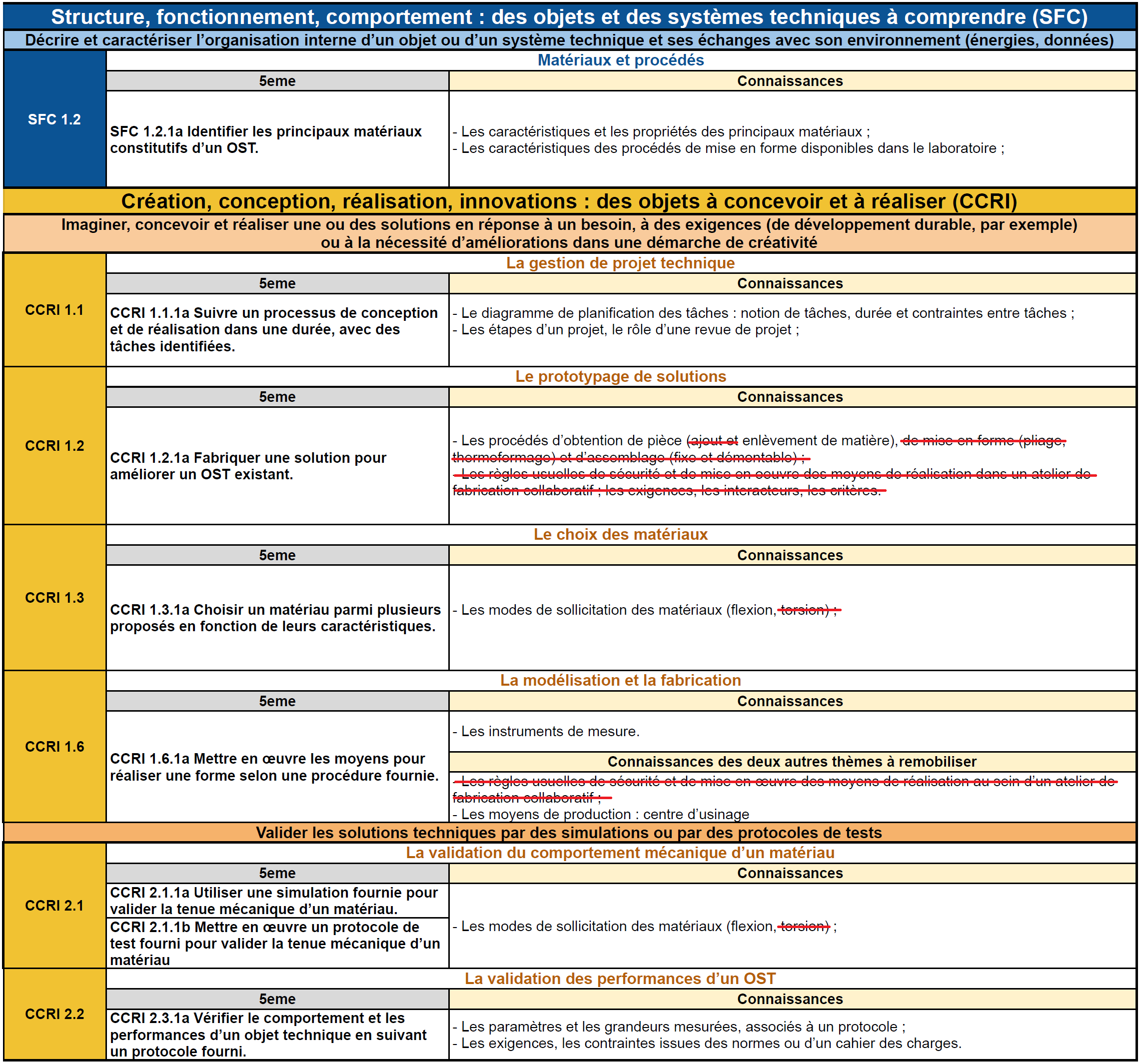

SEANCE 1 : TRAVAIL THEORIQUE

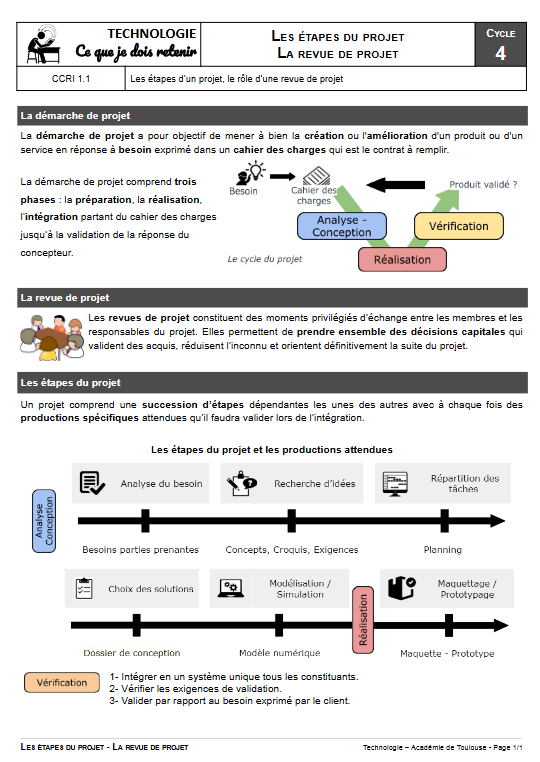

1) Planification

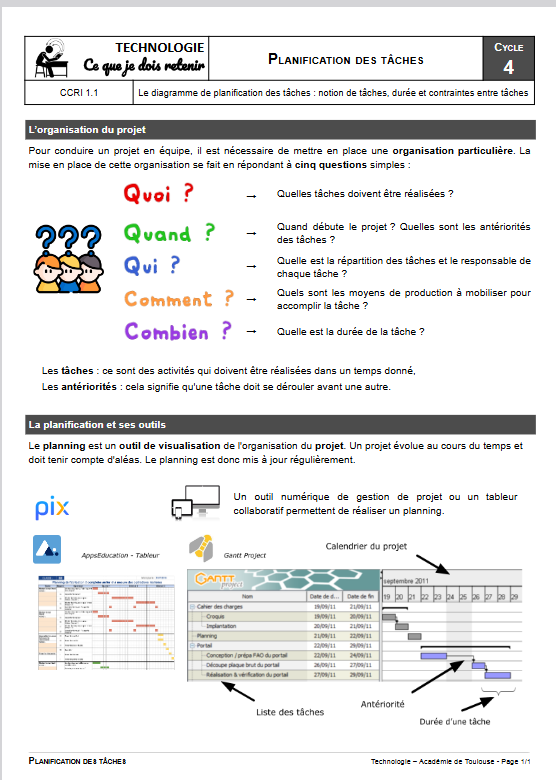

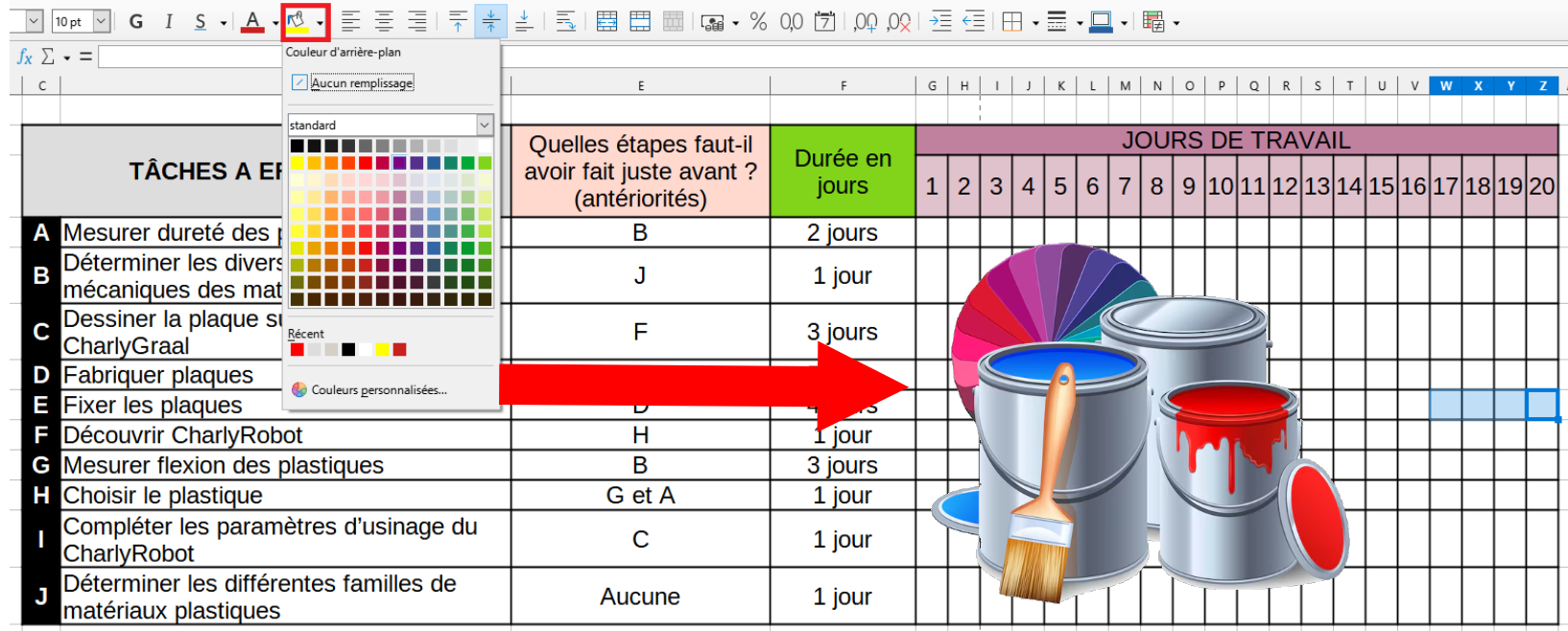

- Ouvrir le fichier "Planning eleve" et le compléter en coloriant les cellules du descripteur : jours de travail

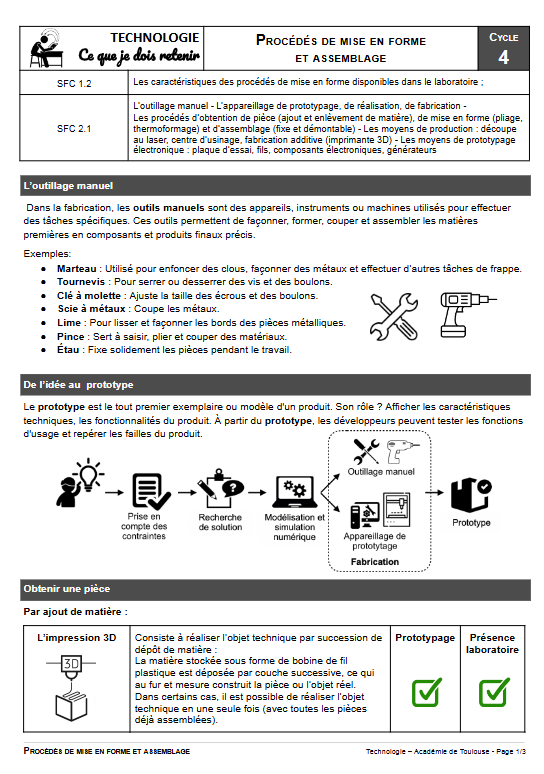

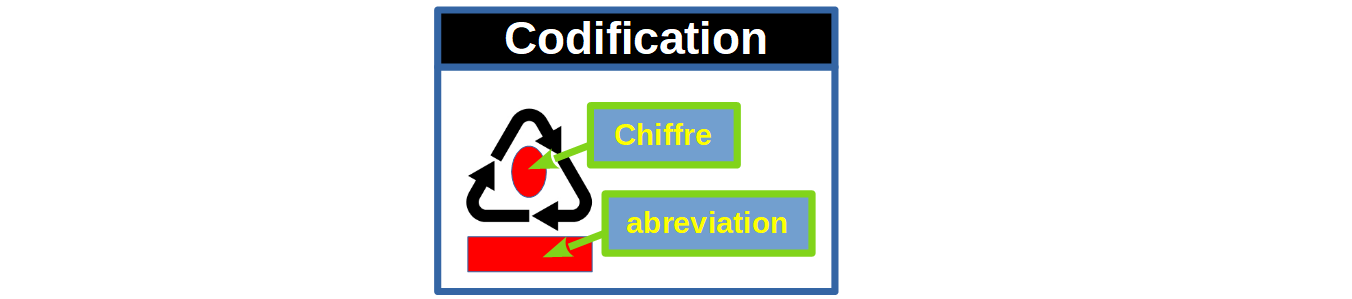

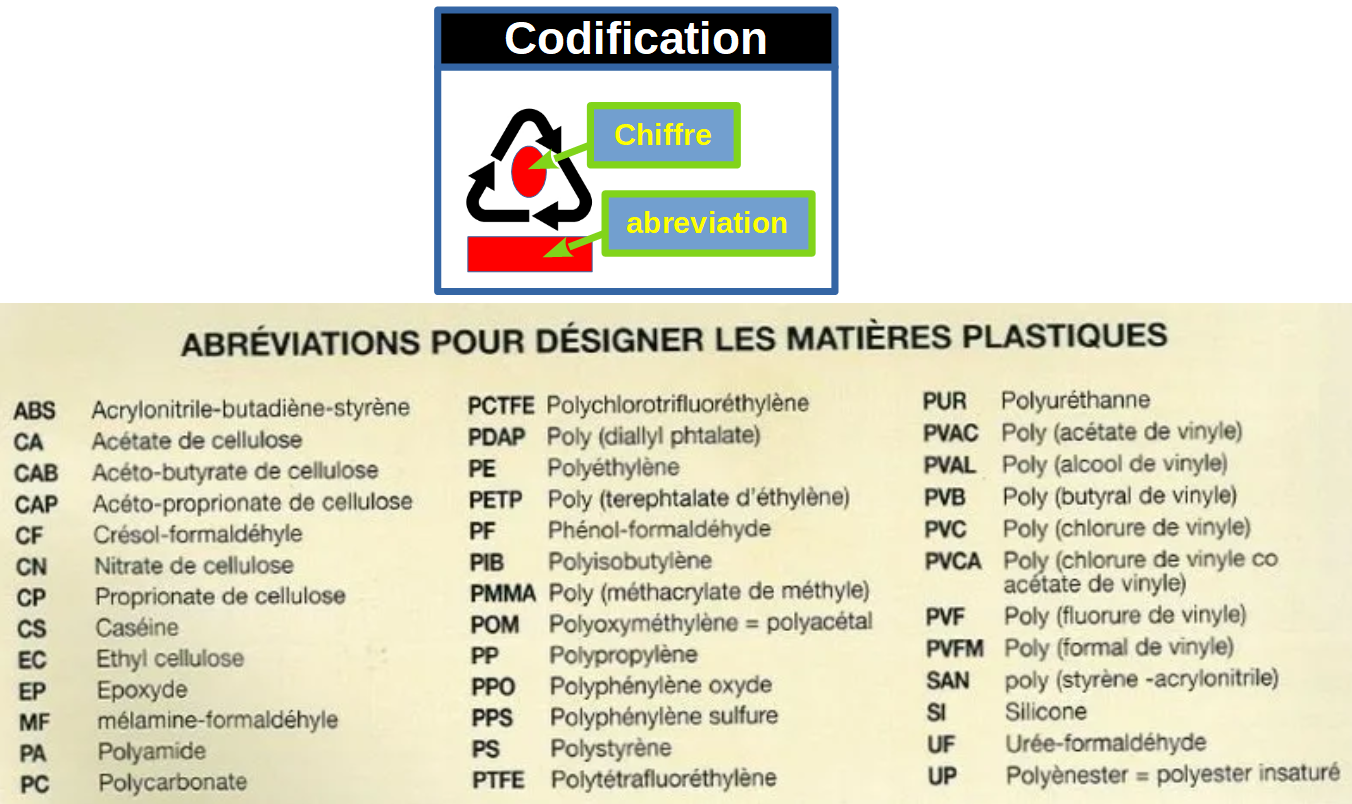

2) Famille de matériau à utiliser

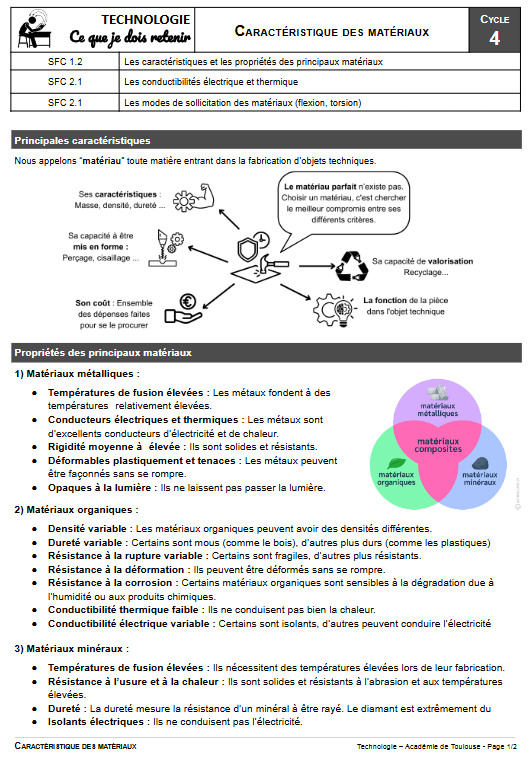

3) Théorie sur les efforts mécaniques

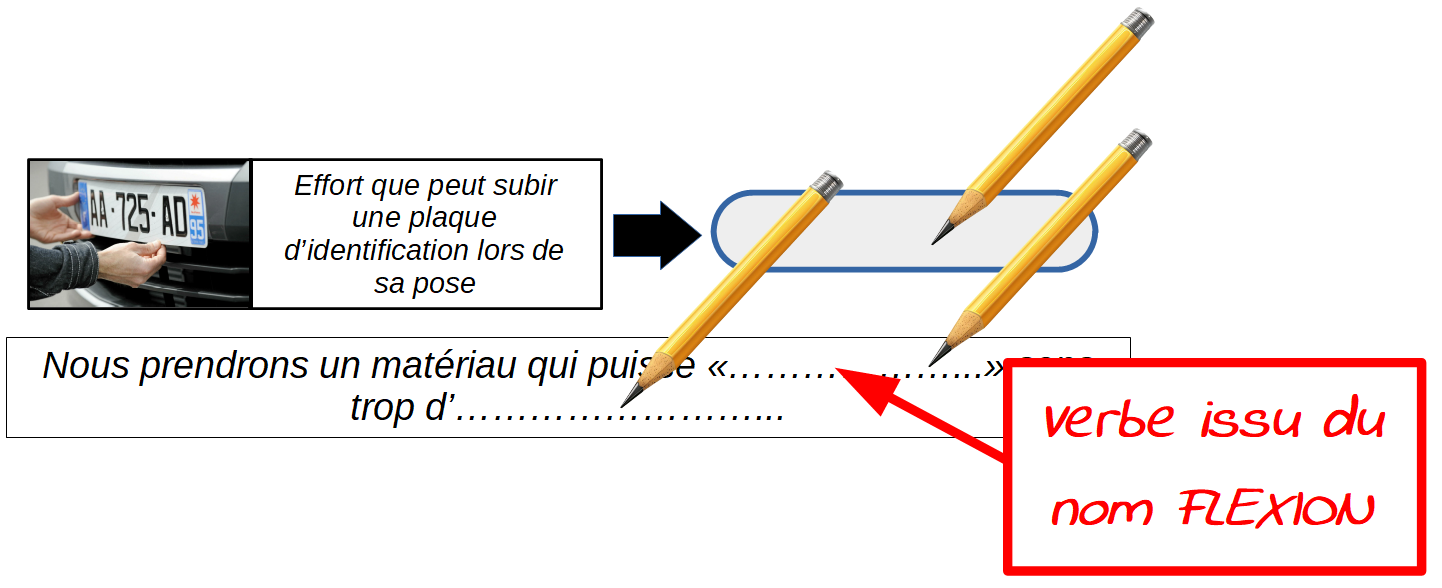

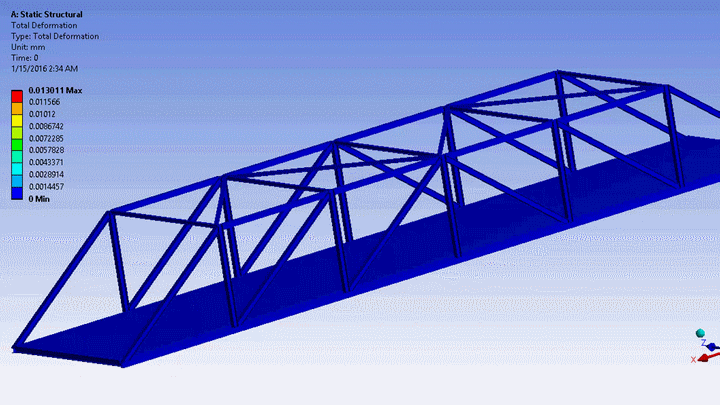

- Accéder au site de Résistance Des Matériaux :

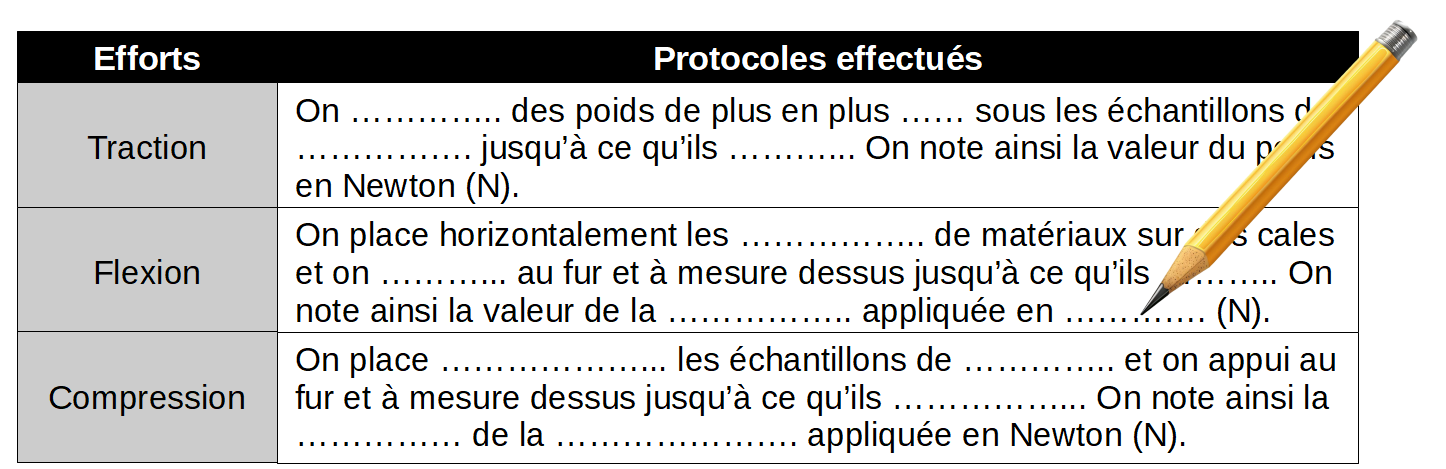

- En naviguant sur ce site (et en testant la résistance des matériaux), compléter le tableau [Partie 3 - fiche élève] :

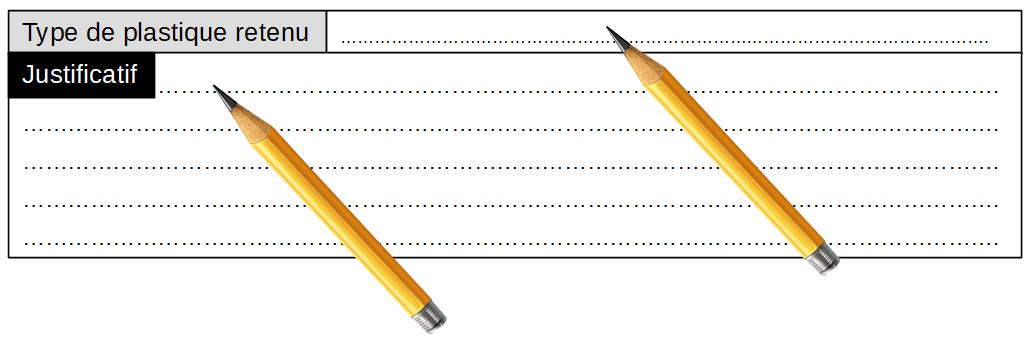

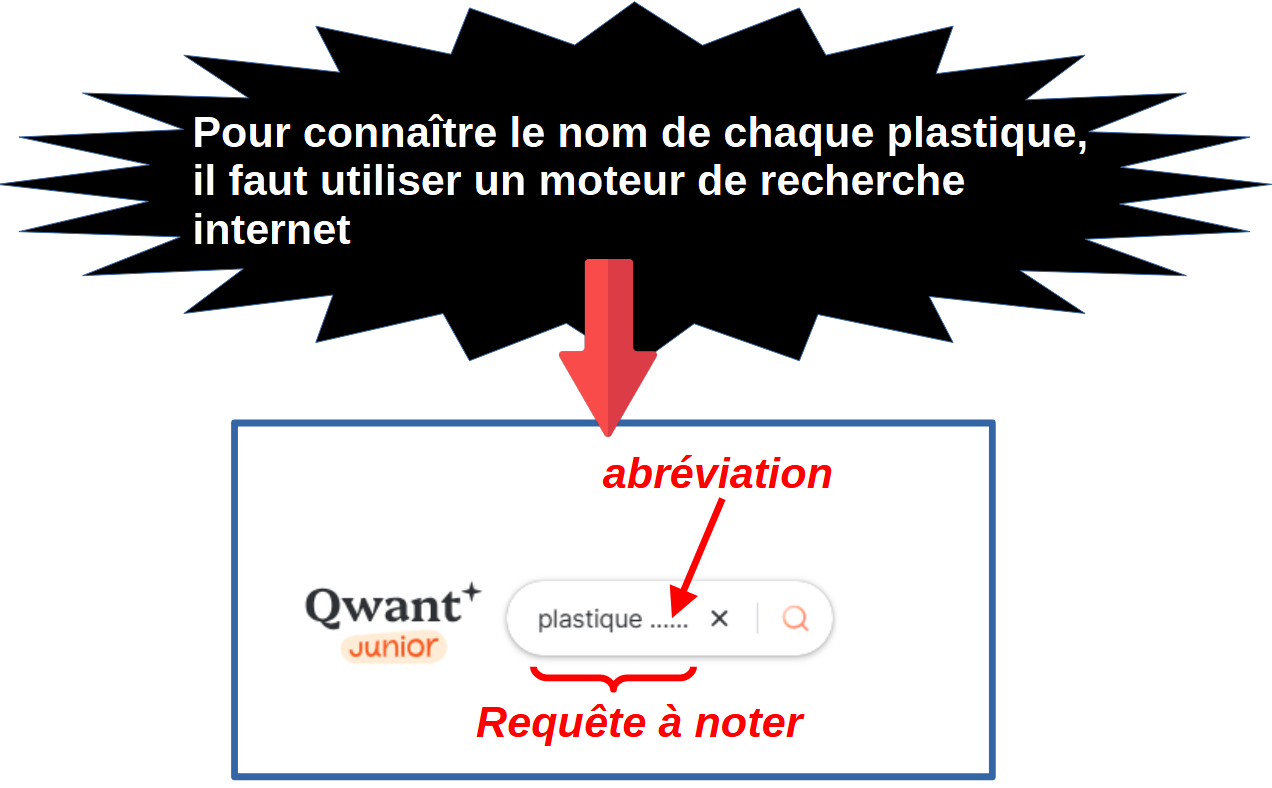

- Toujours sur [Partie 3 - fiche élève], compléter :
SEANCE 2 : TESTER LES PROPRIETES DES MATERIAUX

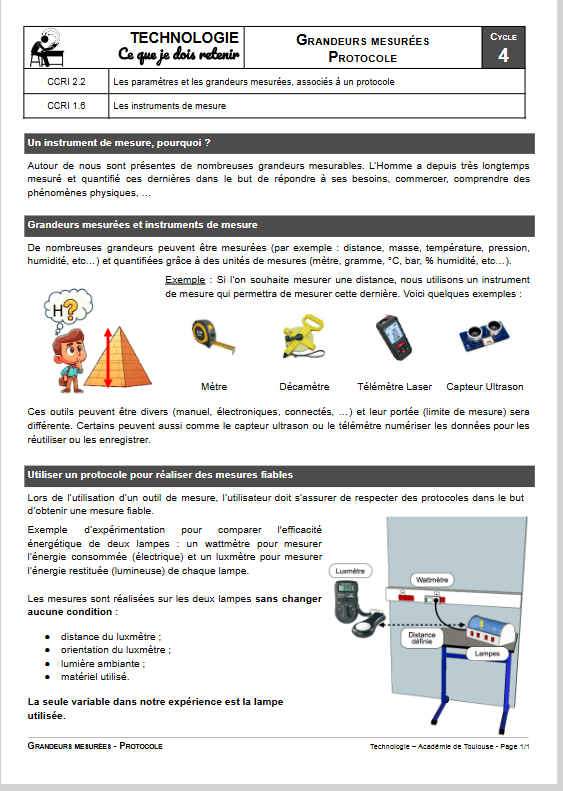

1) Les efforts de flexion

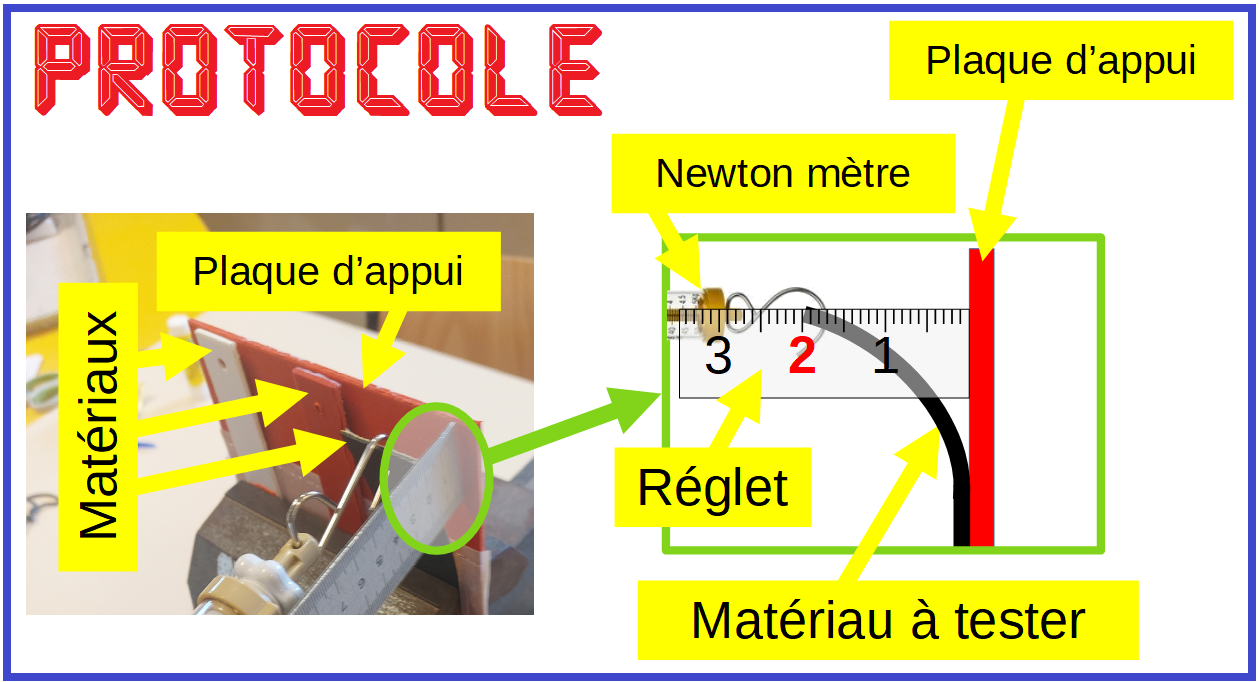

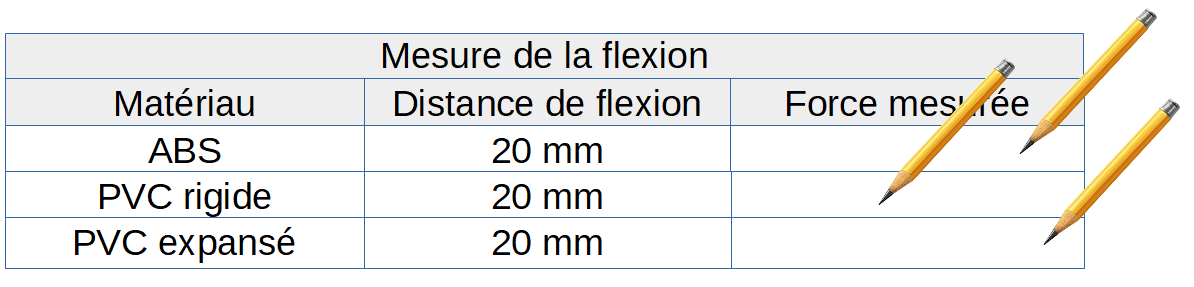

- En cliquant sur le lien PROTOCOLE (ci-dessous), suivre les étapes tout en complétant [Partie 4 - fiche élève] :
2) Test de dureté

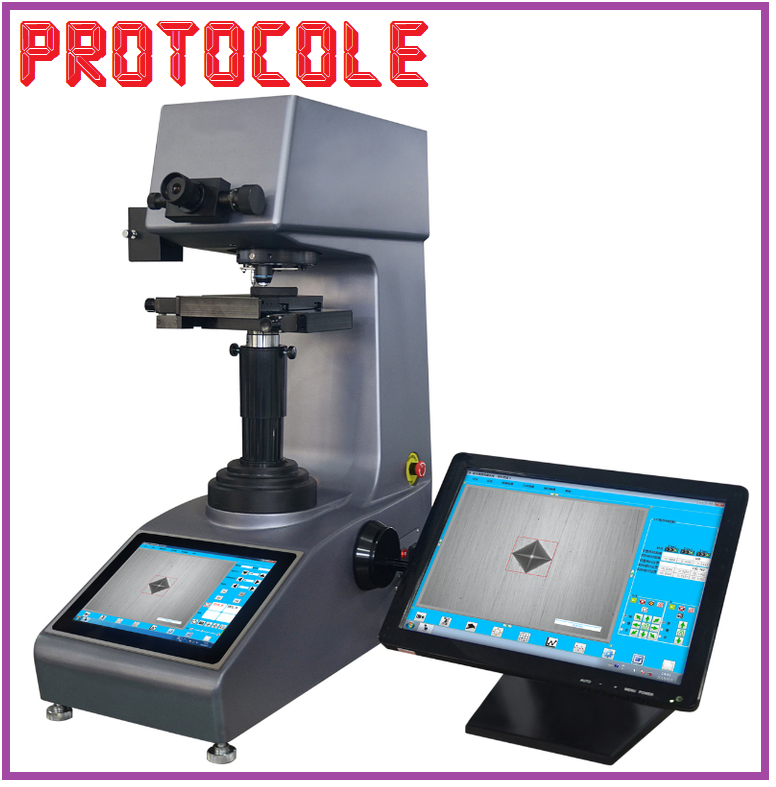

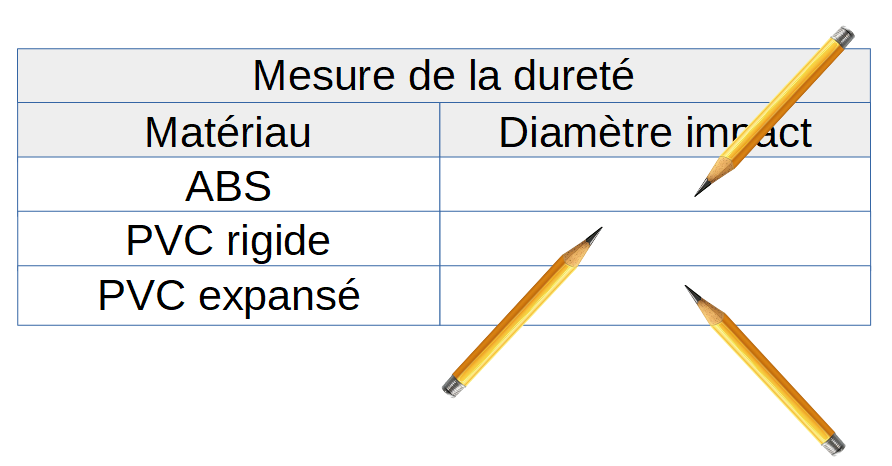

- En cliquant sur le lien PROTOCOLE (ci-dessous), suivre les étapes tout en complétant [Partie 5 - fiche élève] :
3) Conclusion
- Conclure en complétant [Partie 6 - fiche élève] :

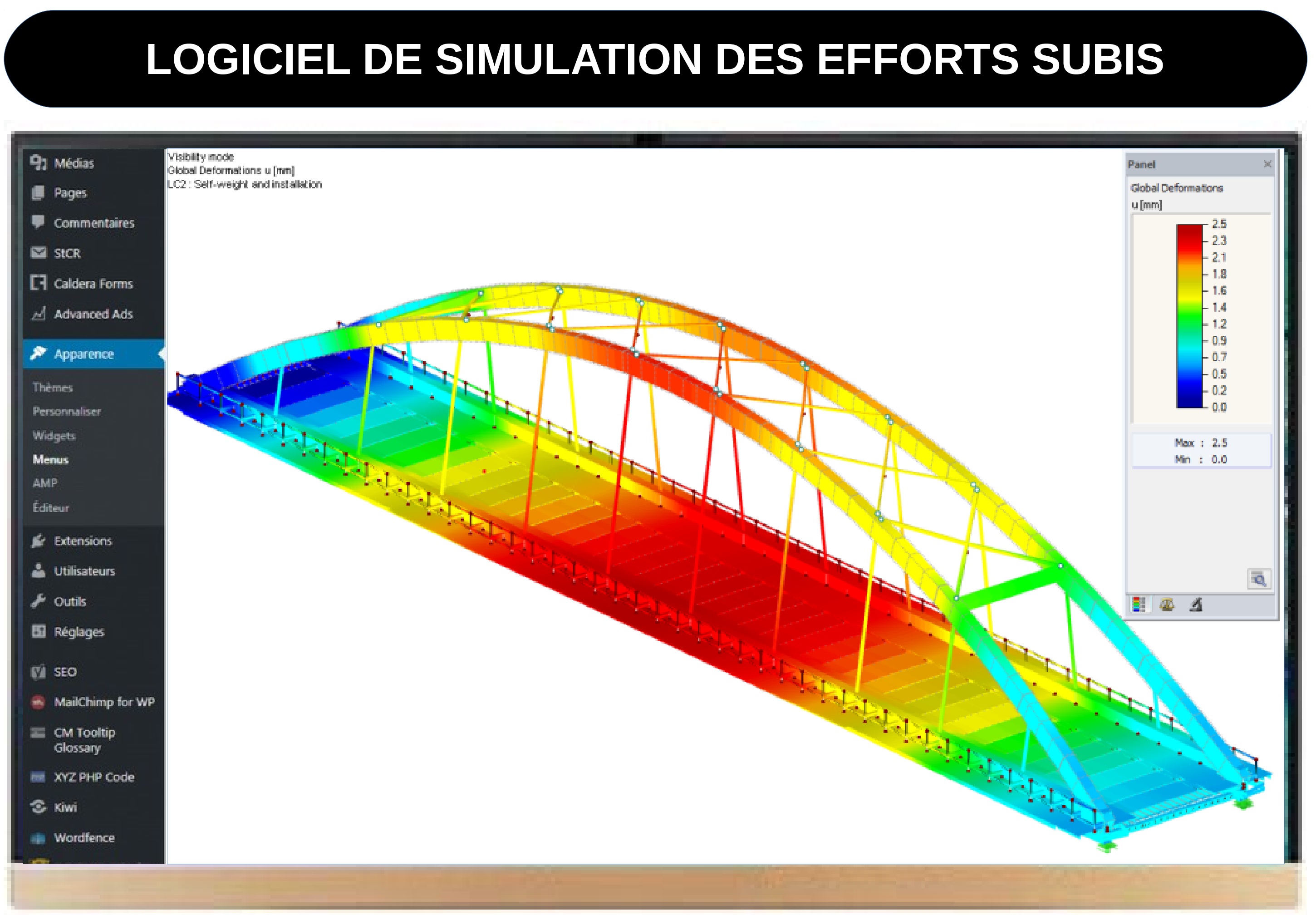

A partir de l'écran, ci-dessous, LOGICIEL DE SIMULATION DES EFFORTS SUBIS, répondre aux questions de la section EXERCICE de la fiche élève :
SEANCE 3 : USINAGE
1) Connaître le CharlyRobot

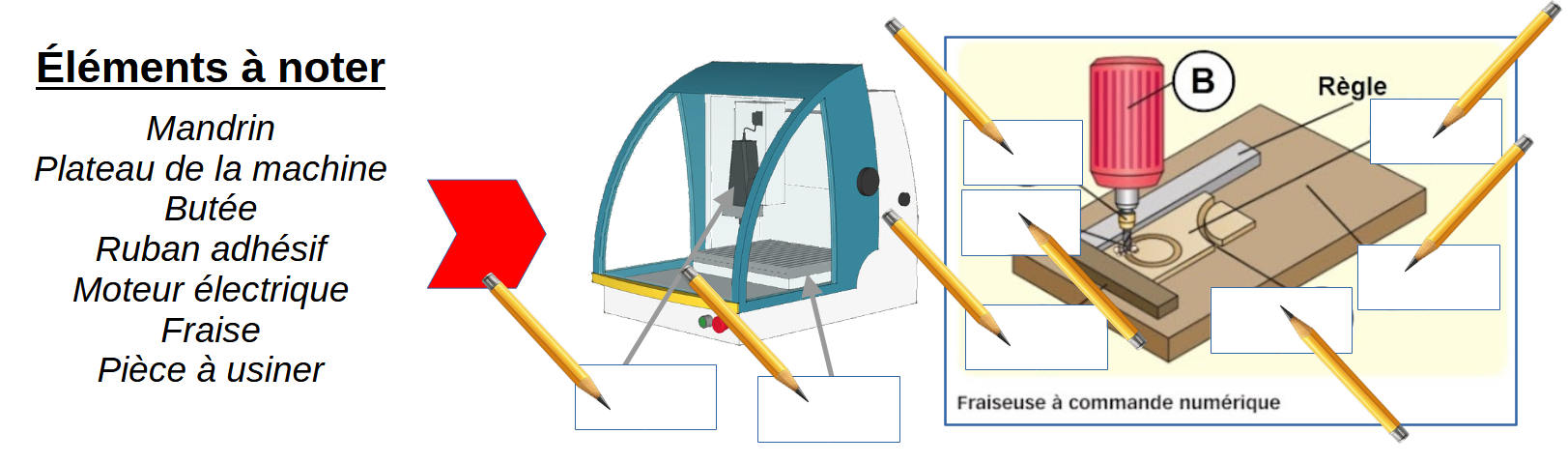

- En regardant les 2 vidéos ci-dessus, compléter [Partie 7 - fiche élève] avec la liste de mots qui est donnée :
2) Le logiciel CharlyGraal : module de CAO

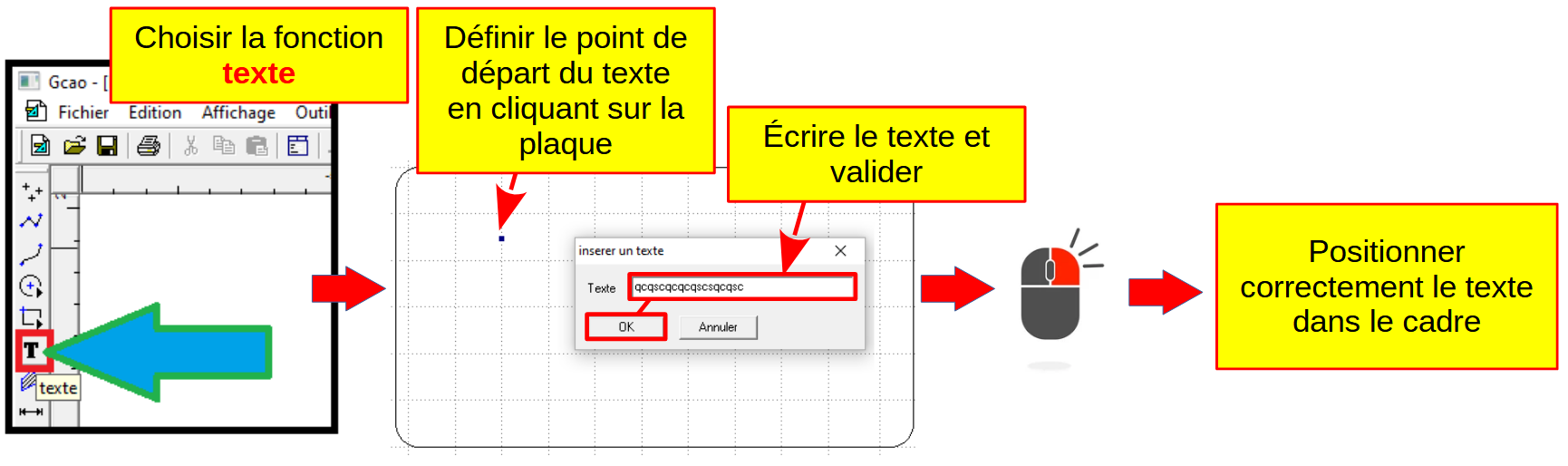

- Télécharger et ouvrir le fichier Fichier travail eleve.cao

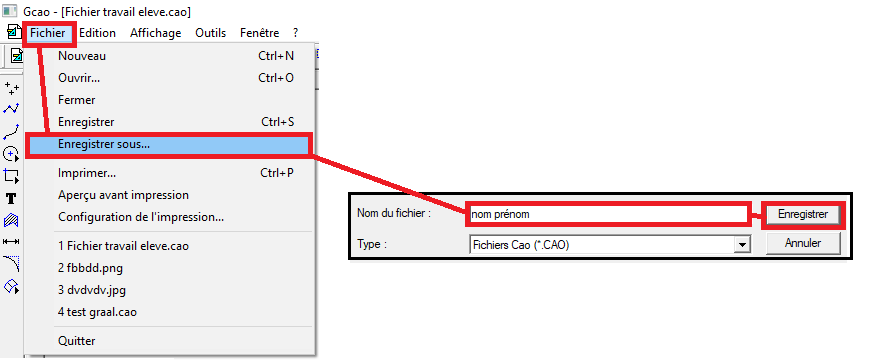

- Enregistrer le travail en notant vos noms prénoms :
- Transférer le fichier dans le dossier Dépôt :
3) Le logiciel CharlyGraal : paramétrages de l'usinage

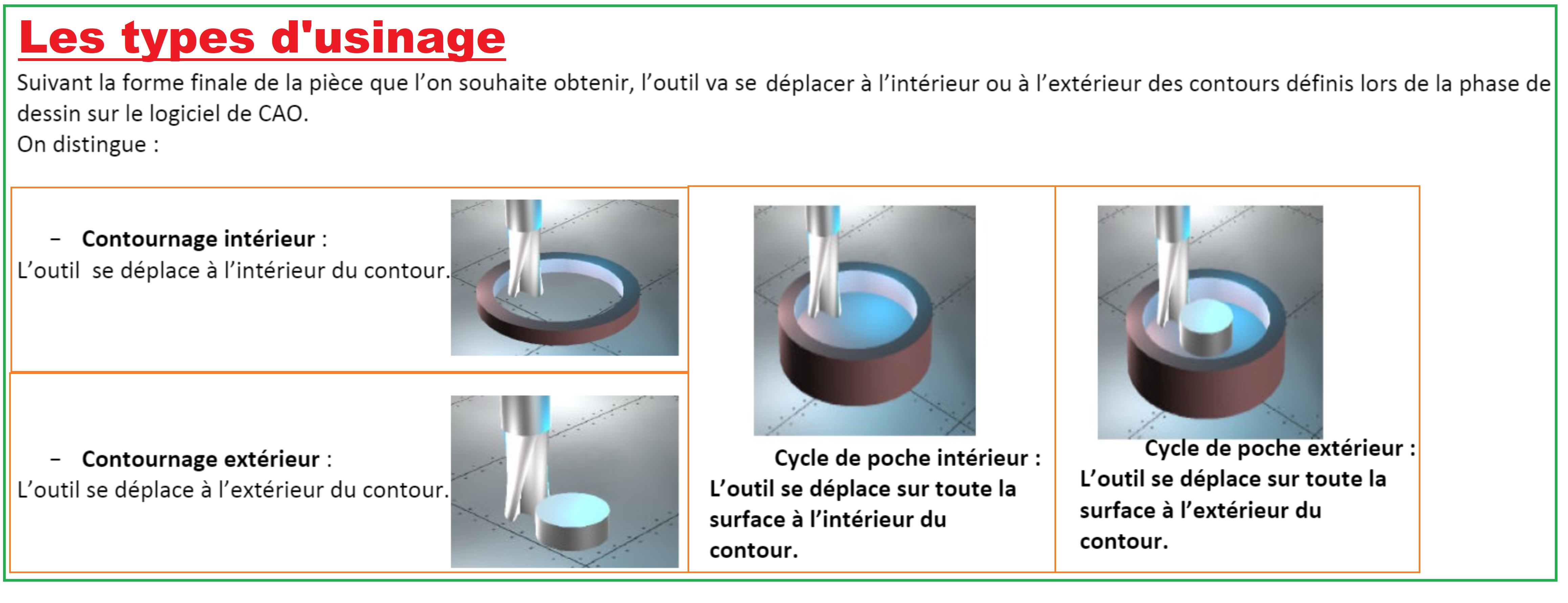

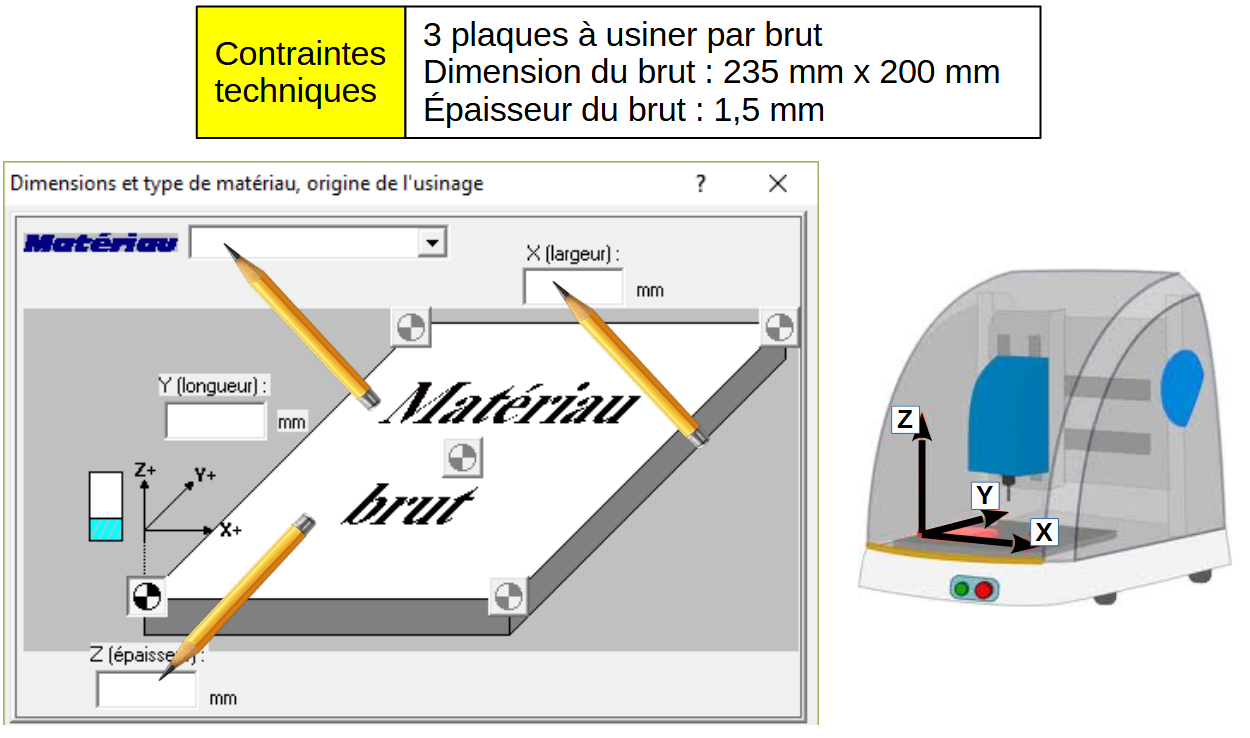

- Sur [Partie 8 - fiche élève], compléter à partir des contraintes techniques :

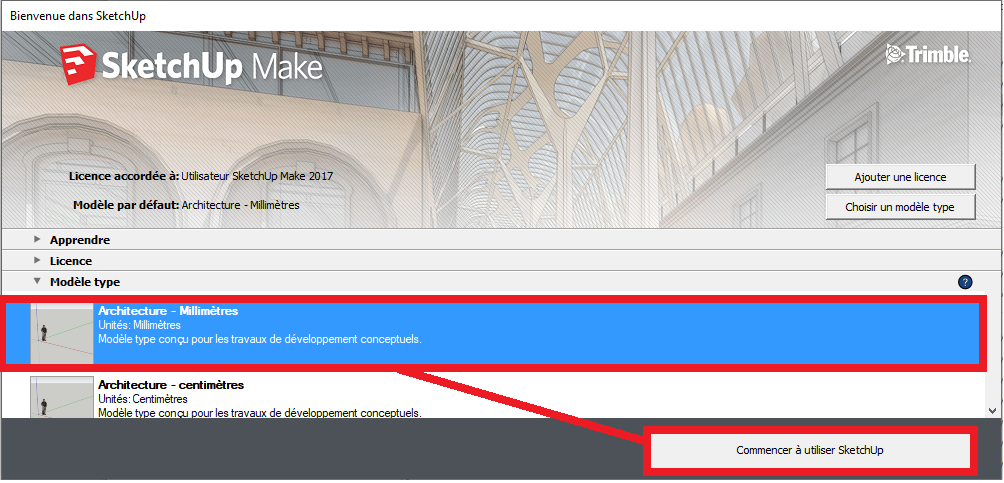

- Télécharger et ouvrir le fichier plaque eleve.skp :

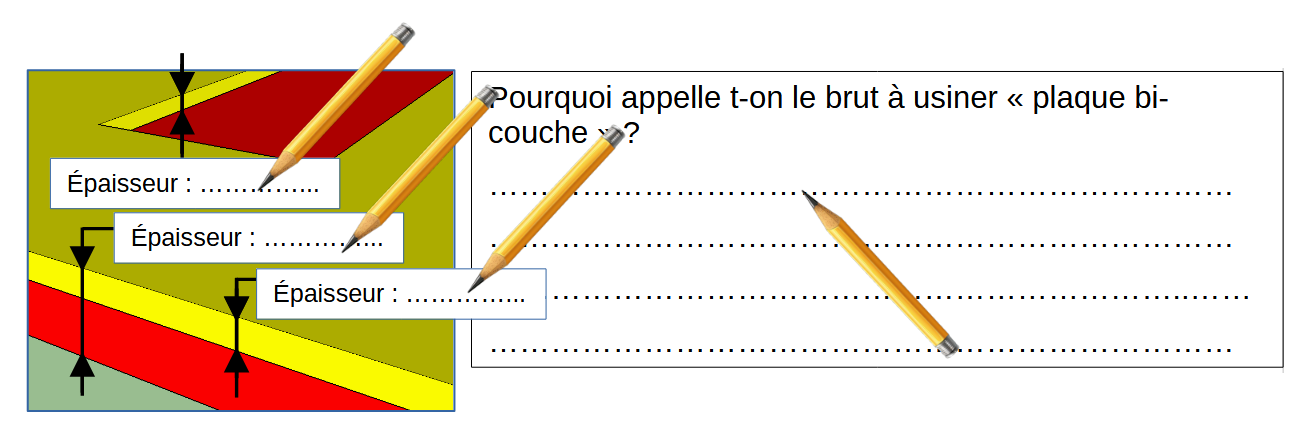

- A l'aide de l'outil mètre, mesurer les diverses épaisseurs et compléter [Partie 9 - fiche élève]

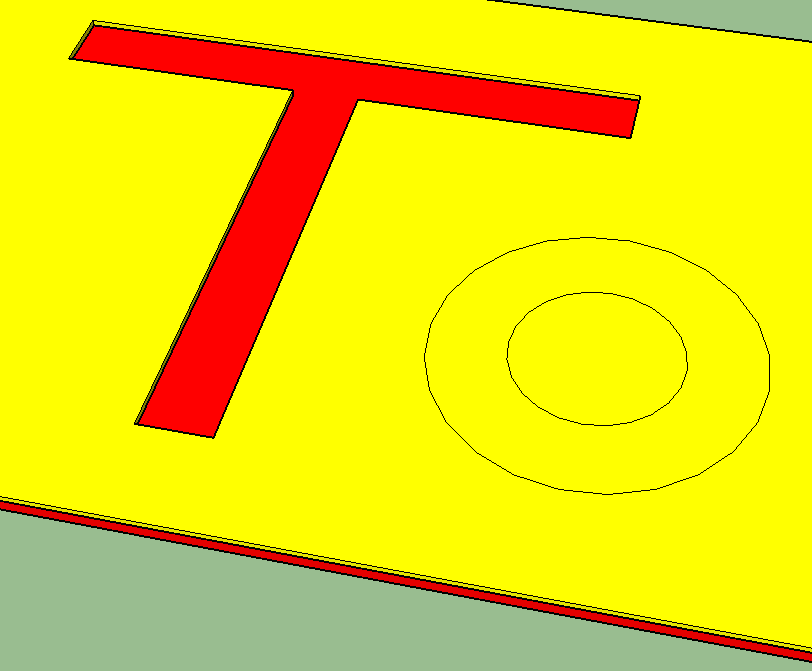

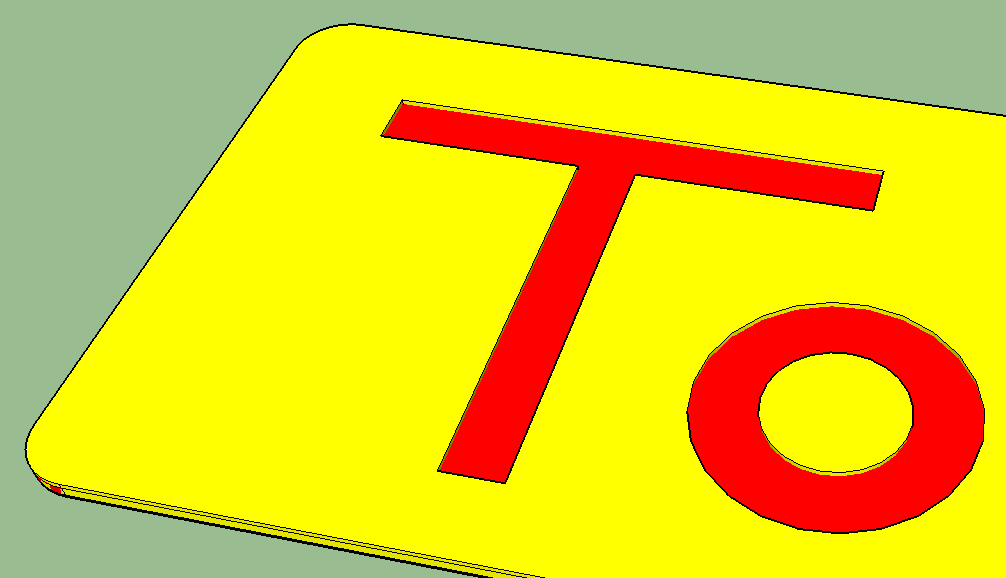

- Essayer de réaliser la lettre O :
Selectionner l'outil Cercle
Dessiner 2 cercles sur la plaque
Selectionner l'outil Pousser / Tirer
"Creuser" l'empreinte intérieure des 2 cercles jusqu'à atteindre la couche rouge
BRAVO !!! Tu as découvert le métier de DESIGNER INDUSTRIEL

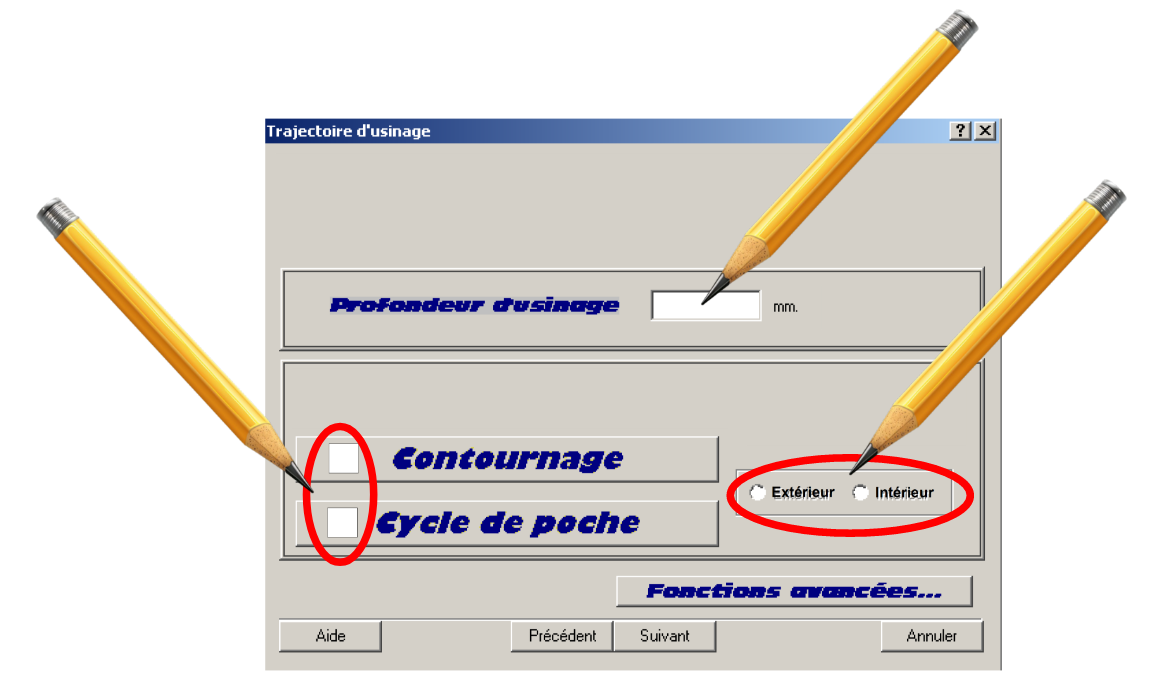

- Compléter [Partie 10 - fiche élève], les écrans définissant les trajectoire d'usinage :
