Compétences travaillées

CT 2.4► Associer des solutions techniques à des fonctions.

CT 3.2► Traduire, à l’aide d’outils de représentation numérique, des choix de solutions sous forme de croquis, de dessins ou de schémas.

CT 5.1► Simuler numériquement la structure et/ou le comportement d’un objet.

CT 5.3► Lire, utiliser et produire des représentations numériques d’objets.

SEANCE 1 : le plan d'aménagement du conteneur

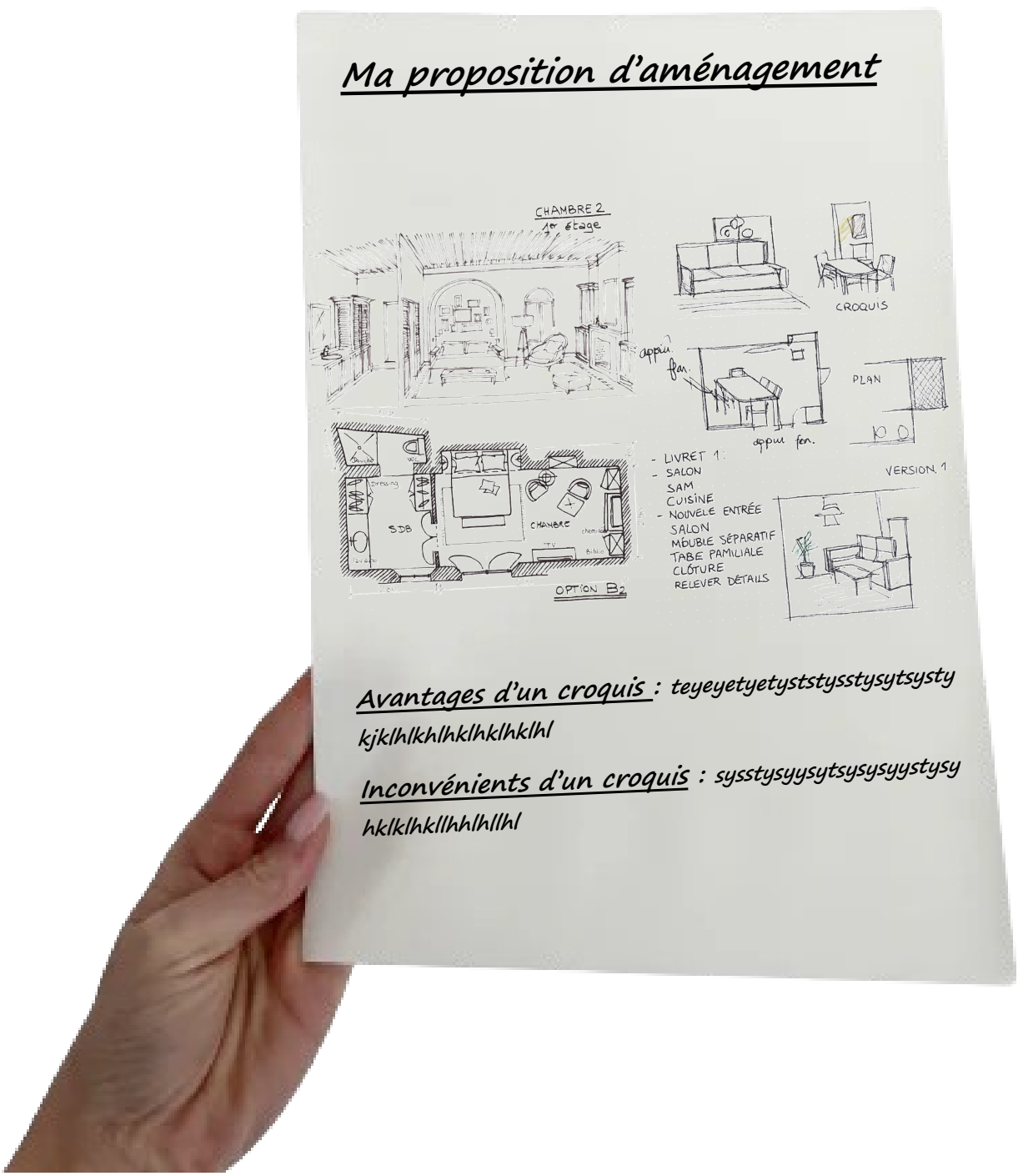

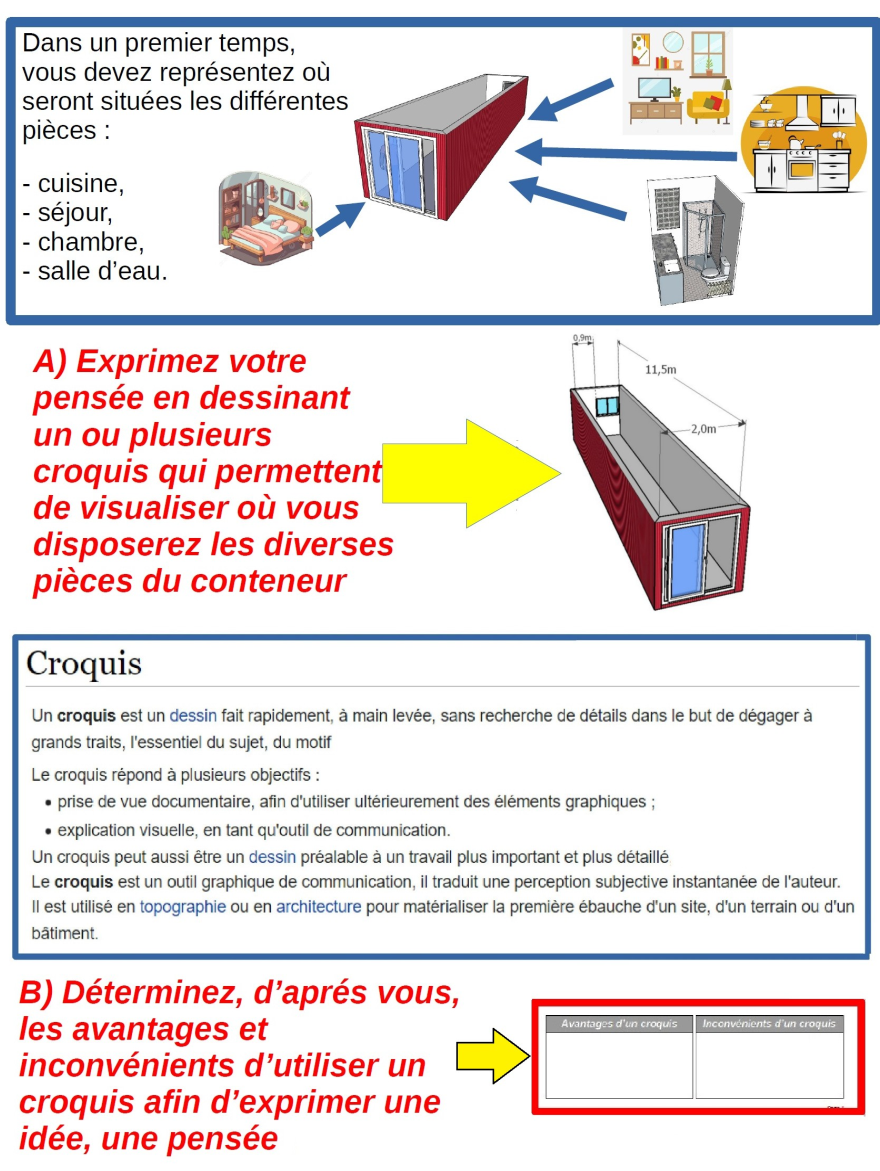

1) Sous forme de croquis

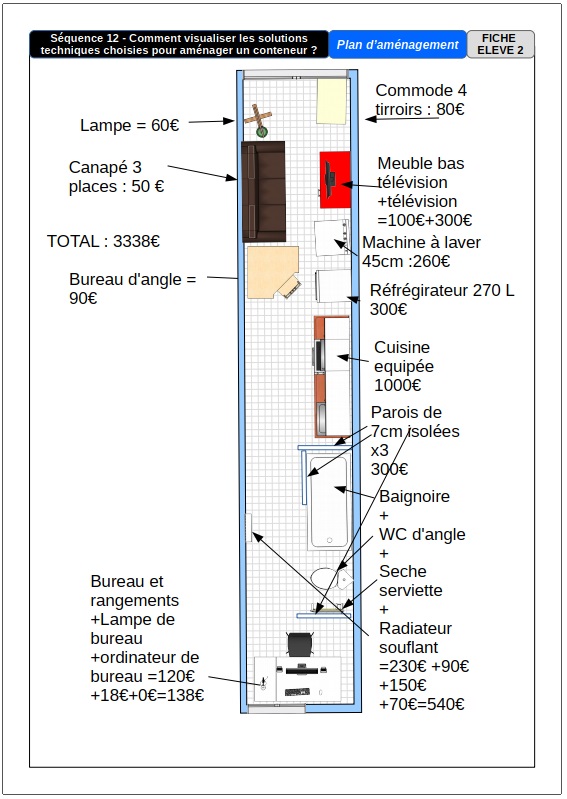

2) Sous forme de représentation normalisée

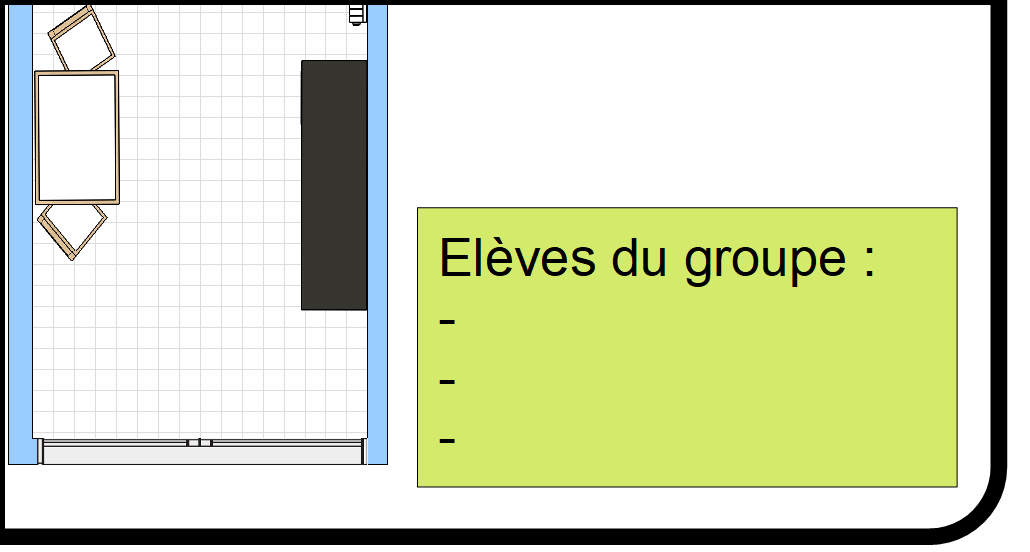

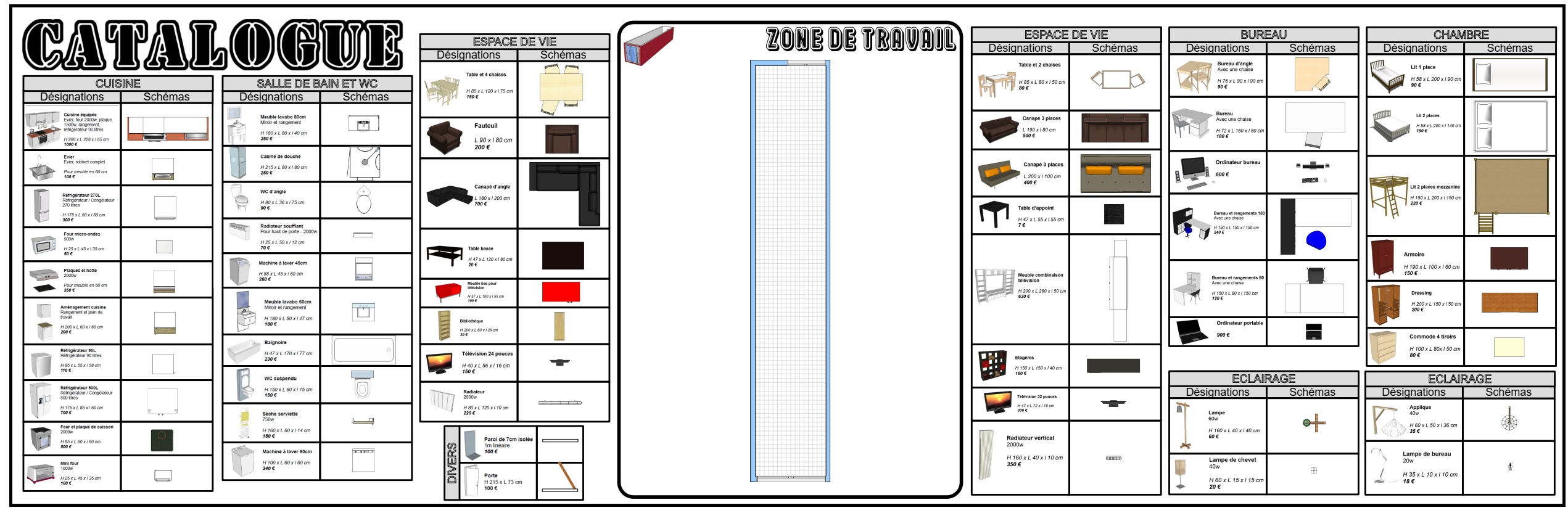

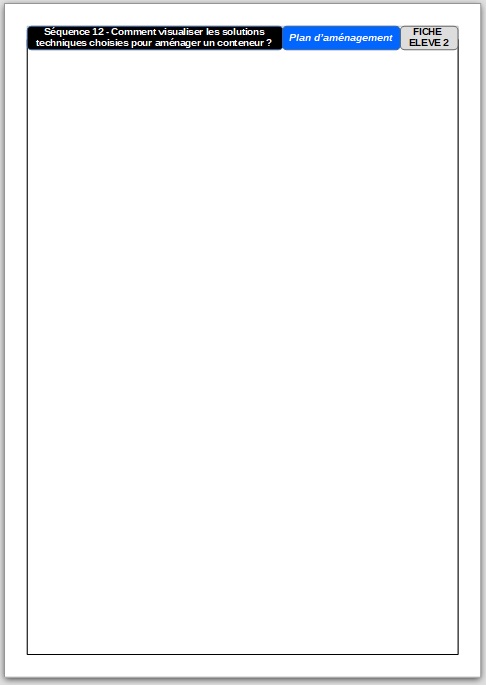

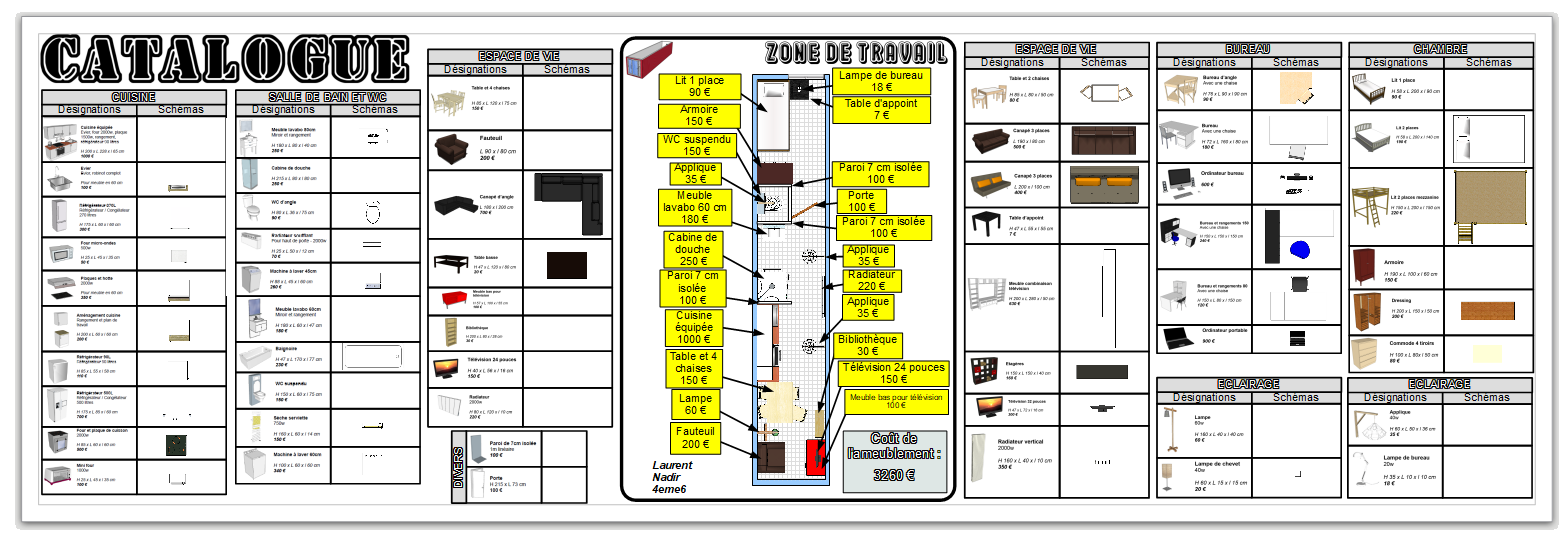

Sur le fichier LibreOffice Dessin  Plan conteneur eleve :

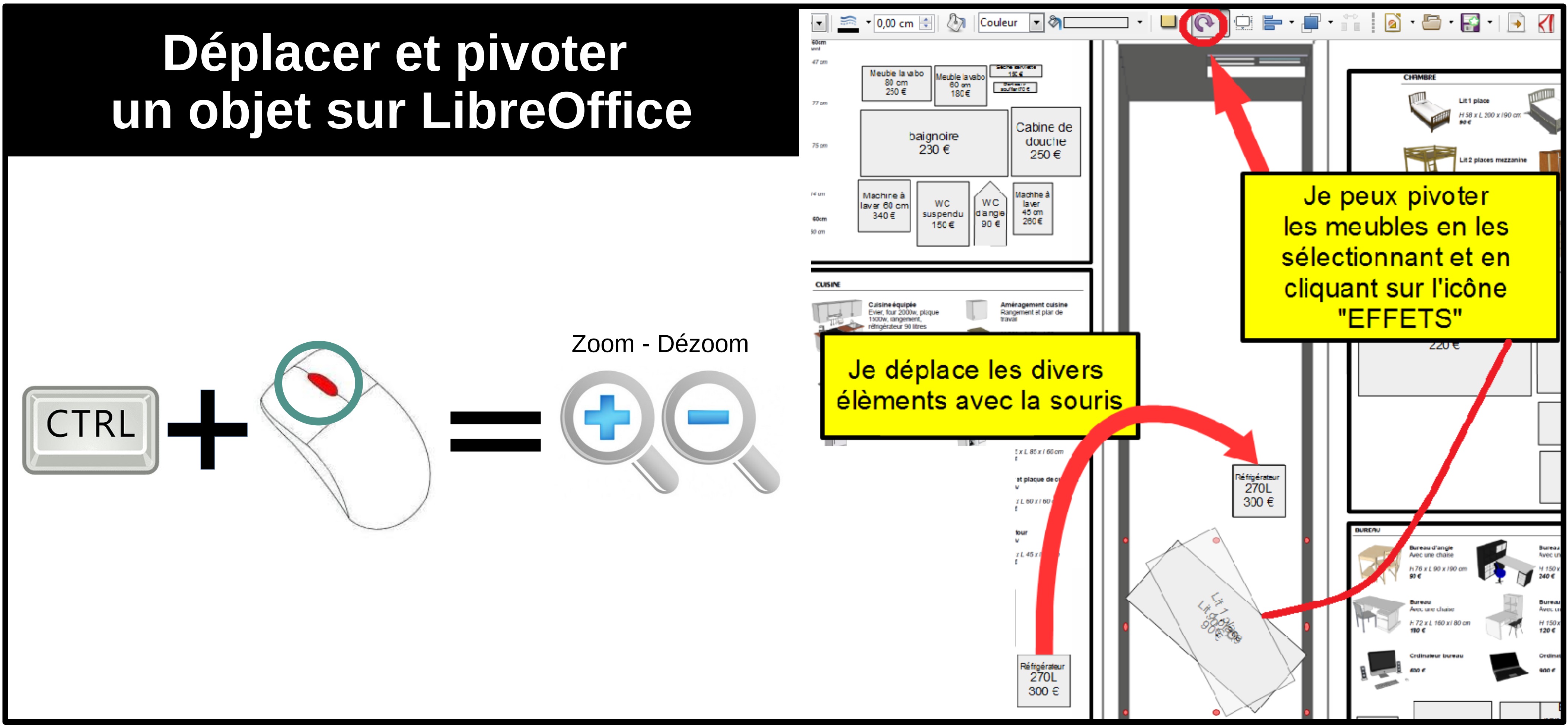

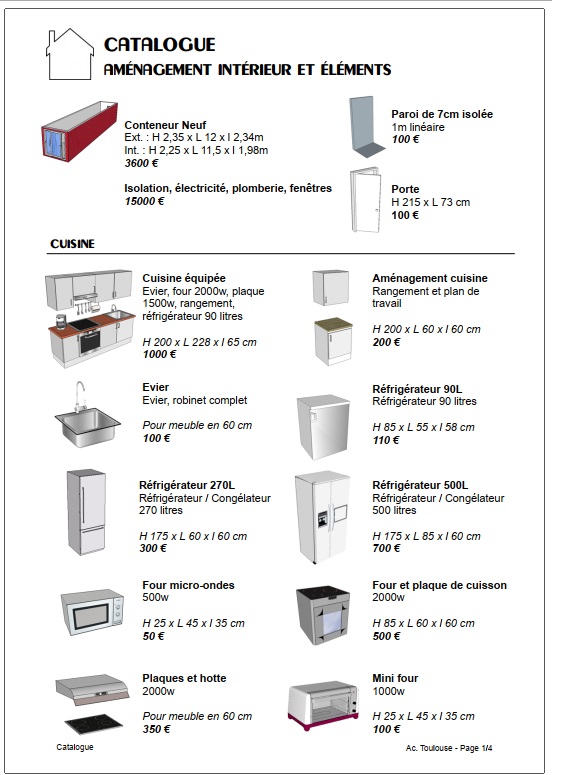

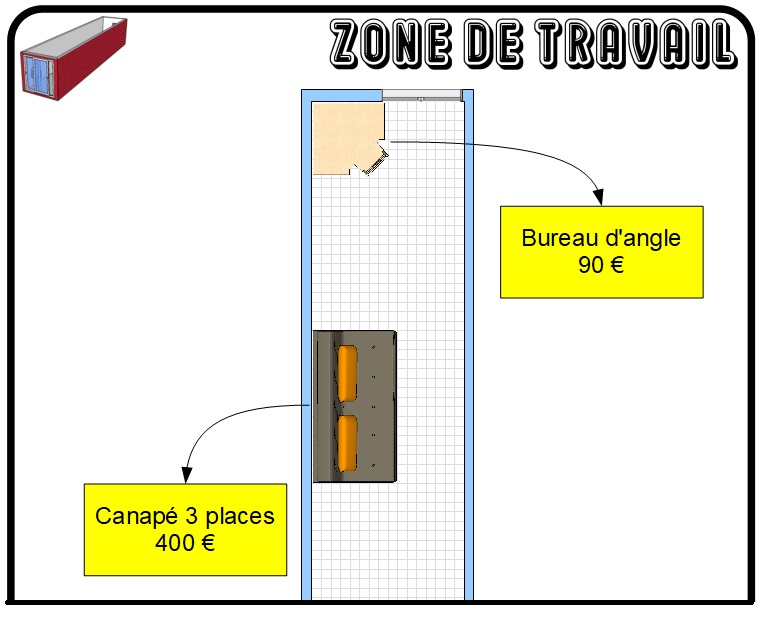

réalisez l'agencement du conteneur en déplaçant et pivotant les meubles (colonne schémas) sur le conteneur vue de dessus (ZONE DE TRAVAIL),

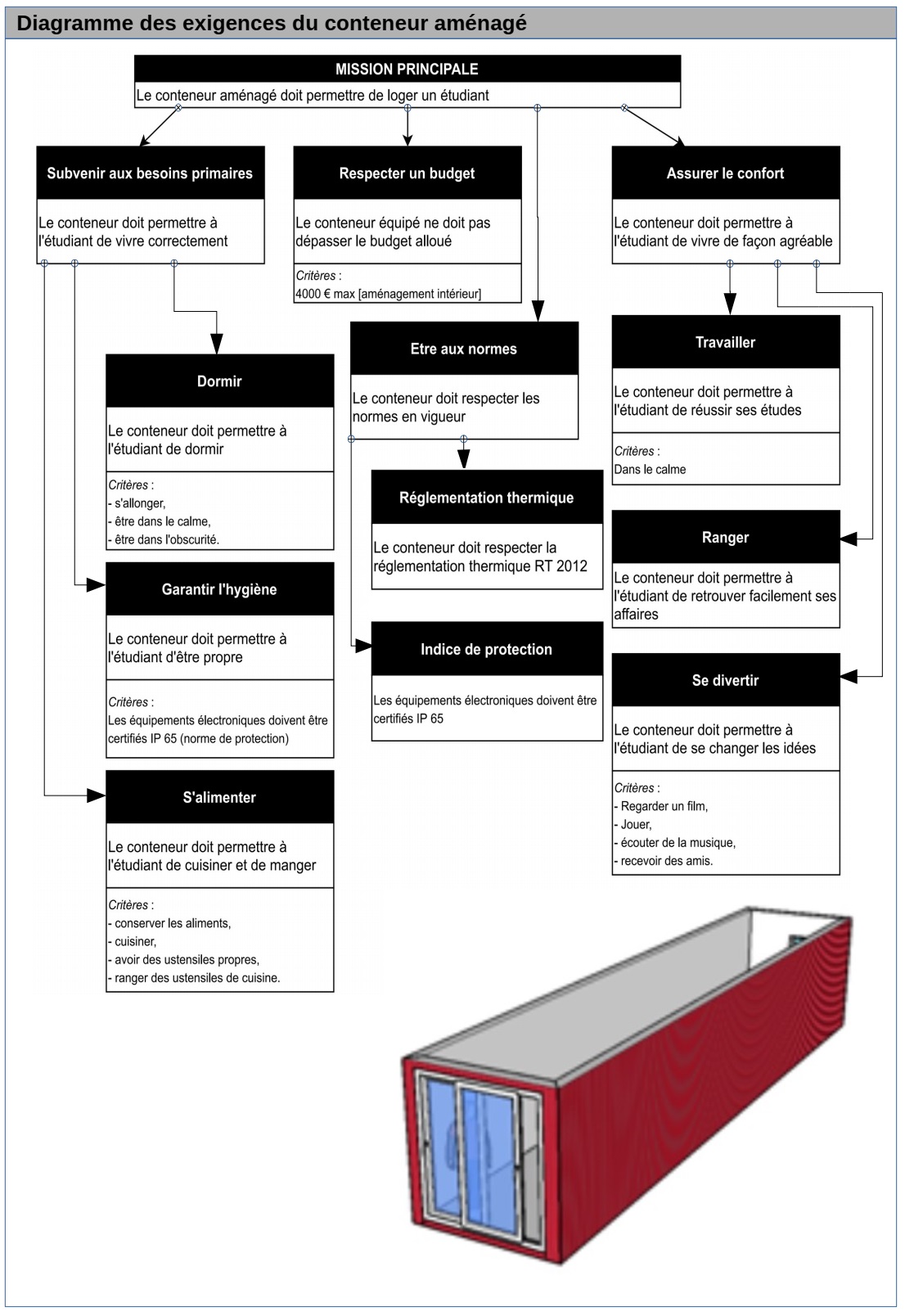

[VEILLEZ A CE QUE LES CONTRAINTES DU DIAGRAMME DES EXIGENCES DU CONTENEUR SOIENT RESPECTEES]

légendez vos choix (désignation du meuble + prix),

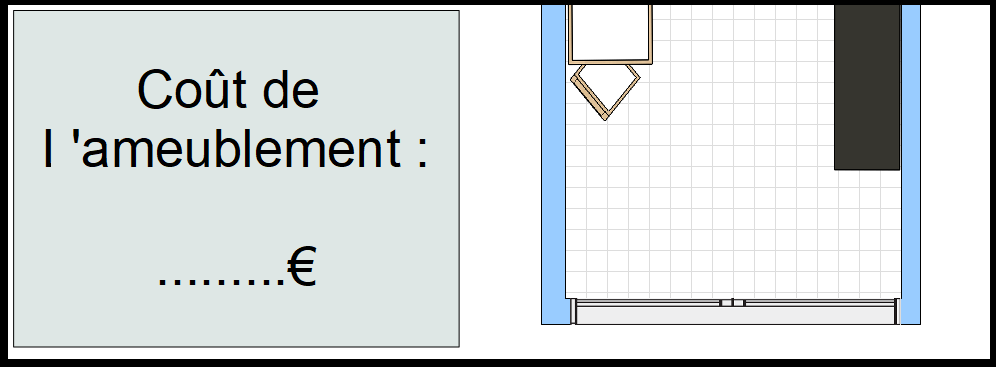

Calculez et notez le coût total de votre implantation,

Notez le nom des élèves du groupe,

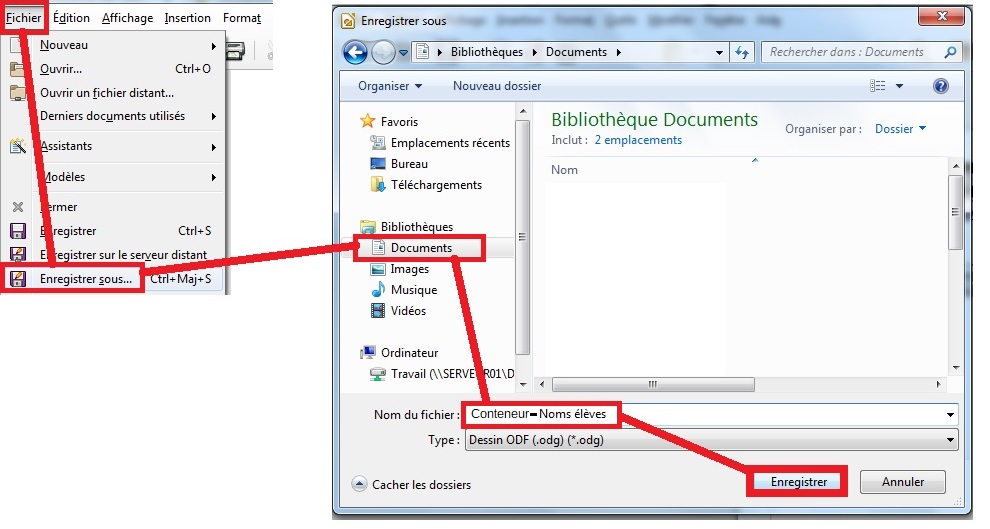

Enregistrez le fichier dans votre espace "Documents"

SEANCE 2 : Comment réaliser l'implantation virtuelle du conteneur ?

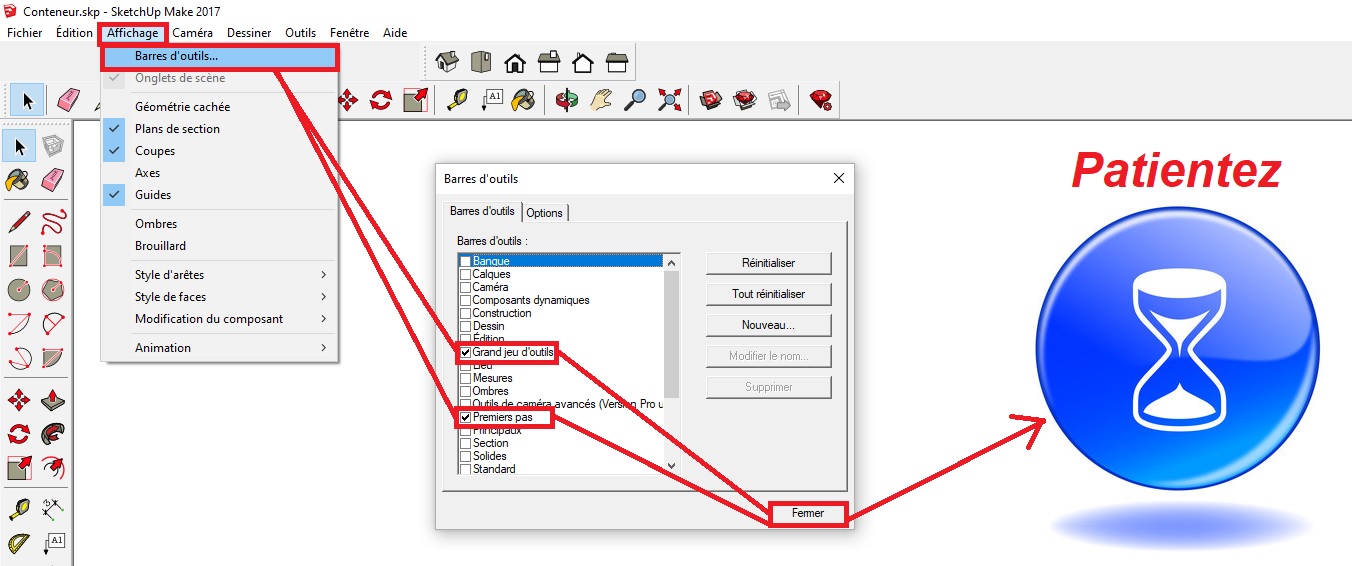

1) Préparation du fichier Sketchup

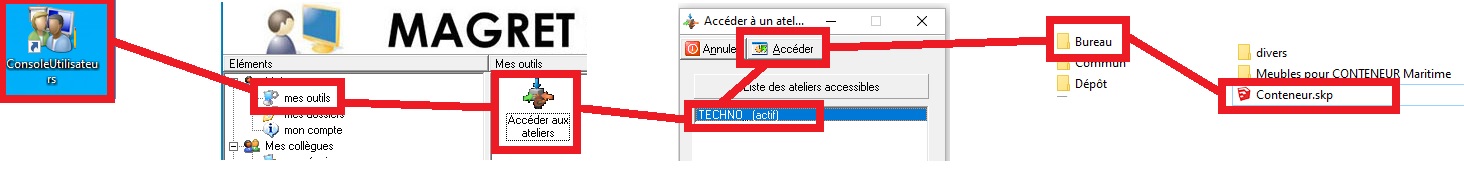

- Ouvrir le fichier Sketchup "Conteneur"

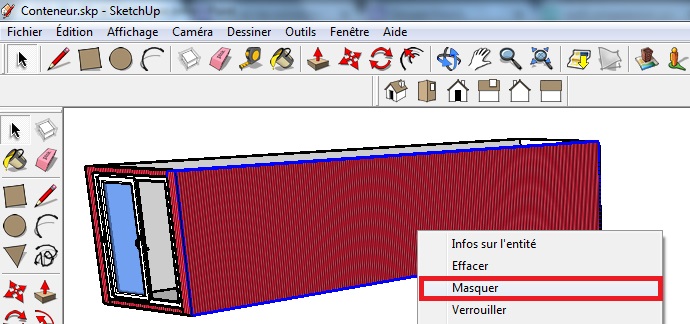

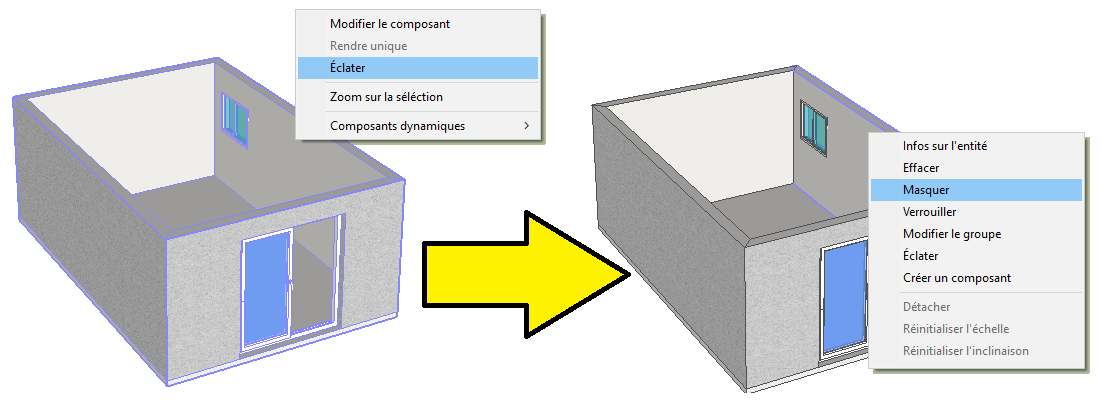

Pour plus de facilité lors de l'implantation des meubles, vous pouvez masquer un pan de mur en cliquant droit sur le mur avec la souris :

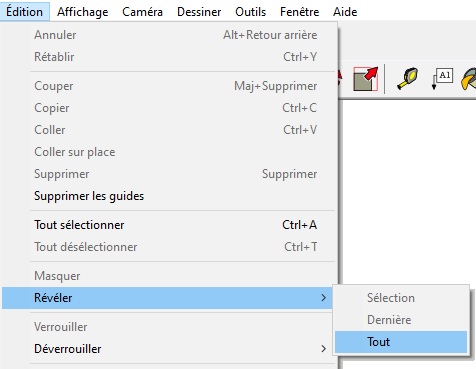

PS : pour faire apparaître les éléments masqués, il suffit d'aller dans le menu Edition/Révéler tout :

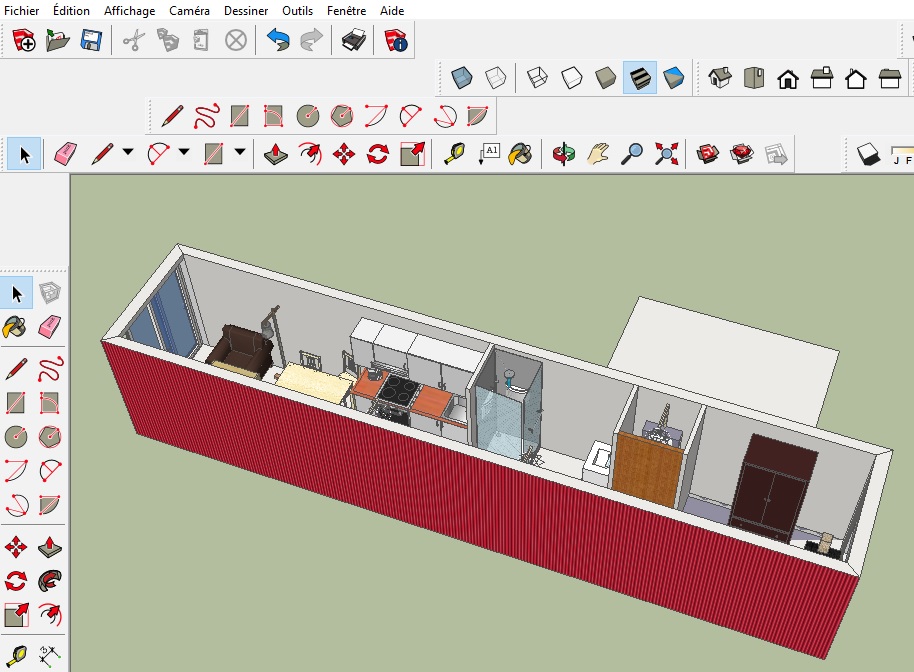

2) Implantation des meubles

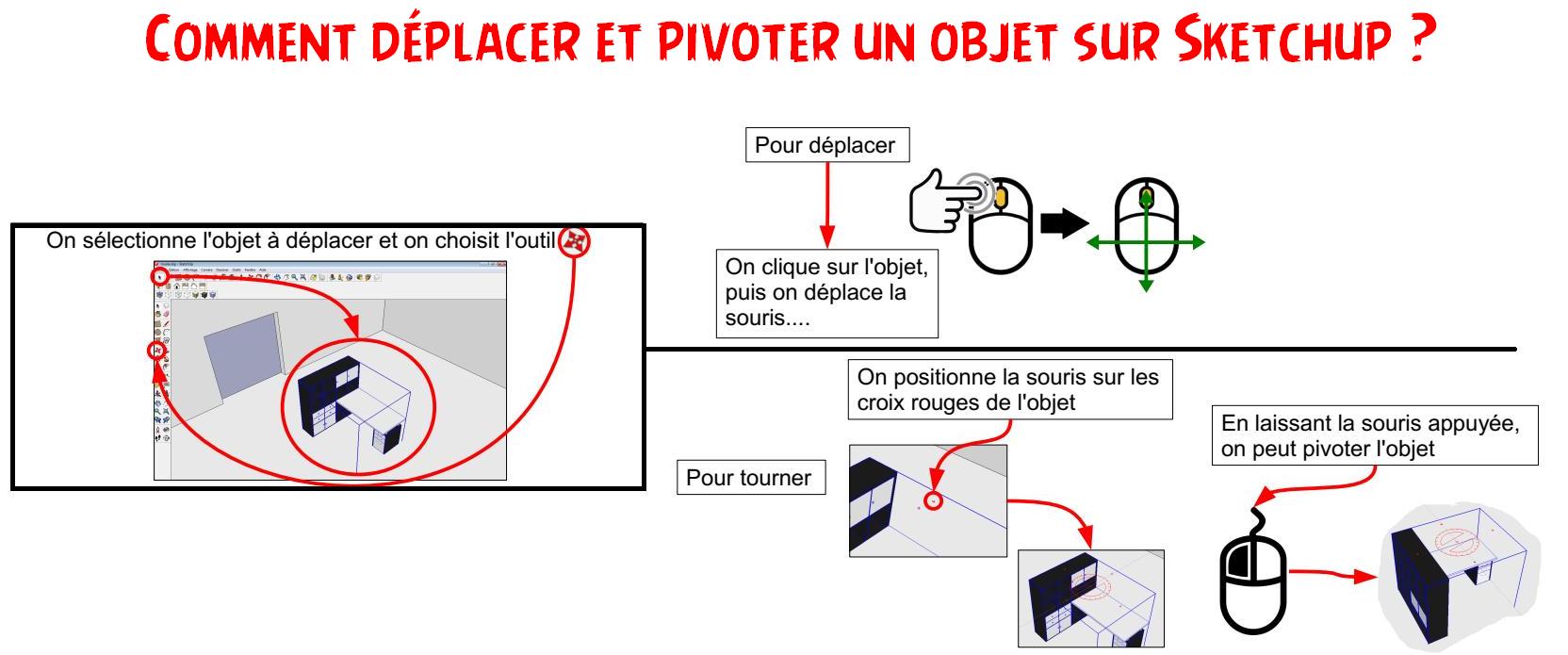

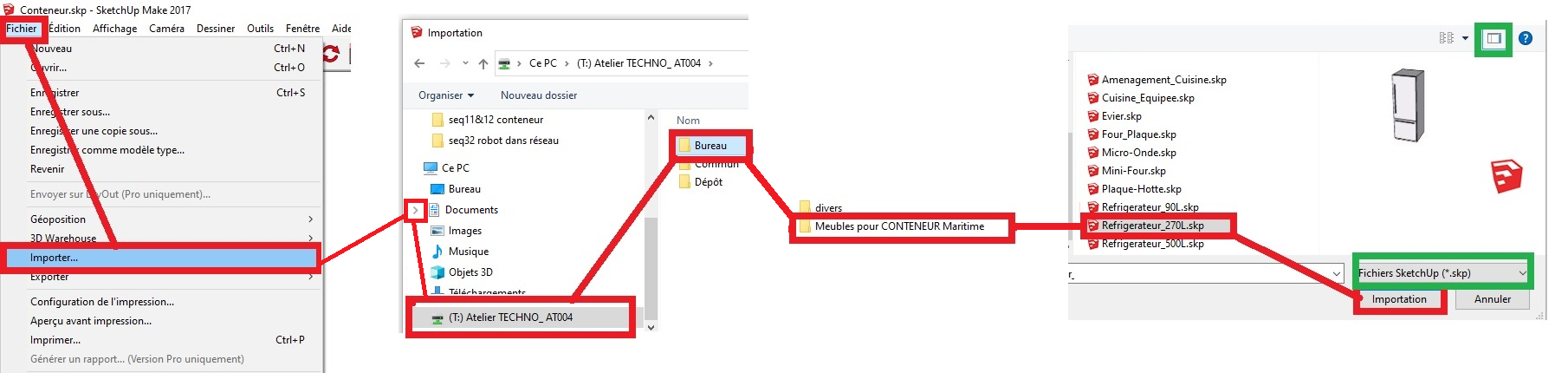

Sur Sketchup : Fichier / Importer

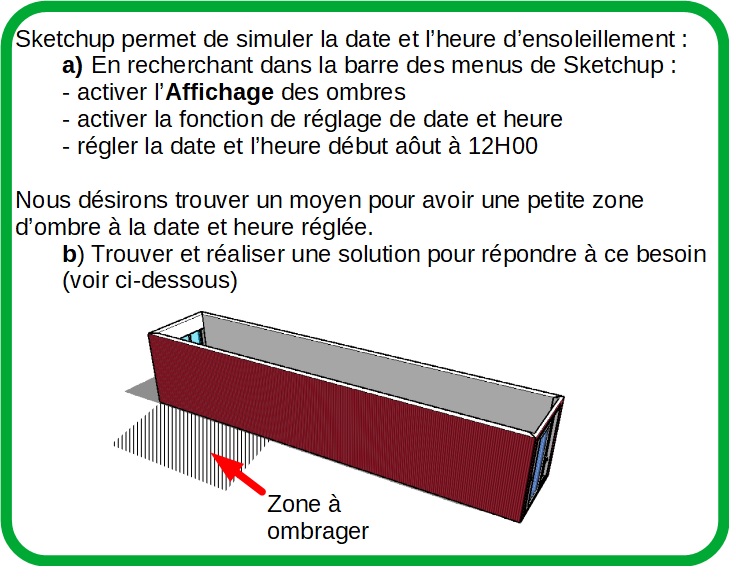

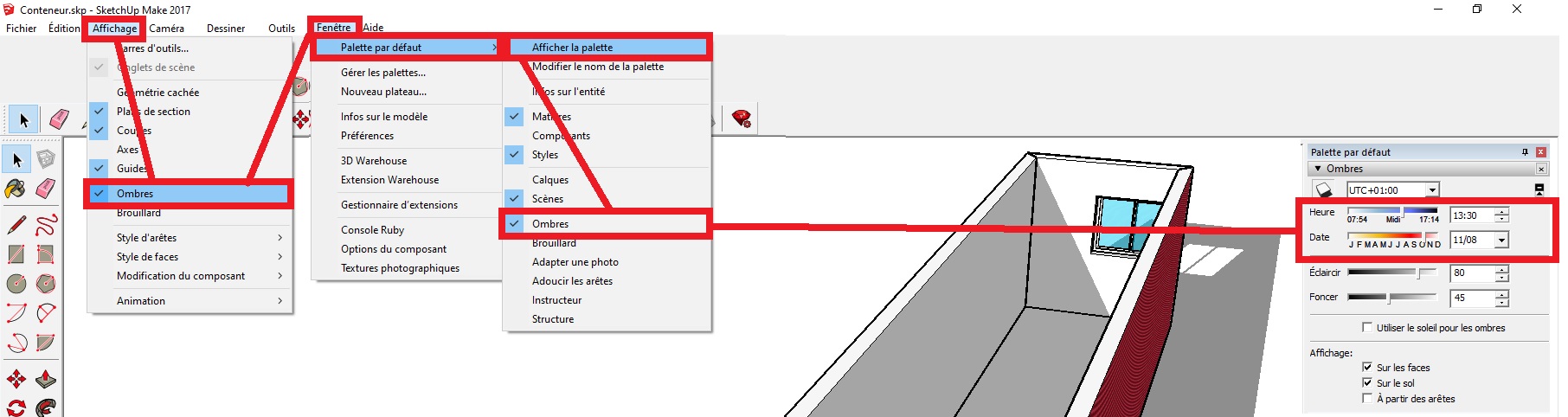

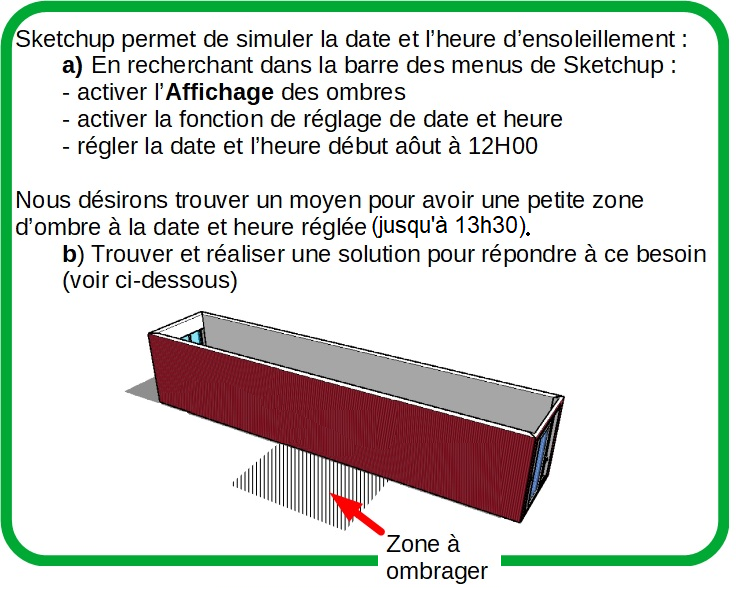

3) Pousser au maximum la simulation

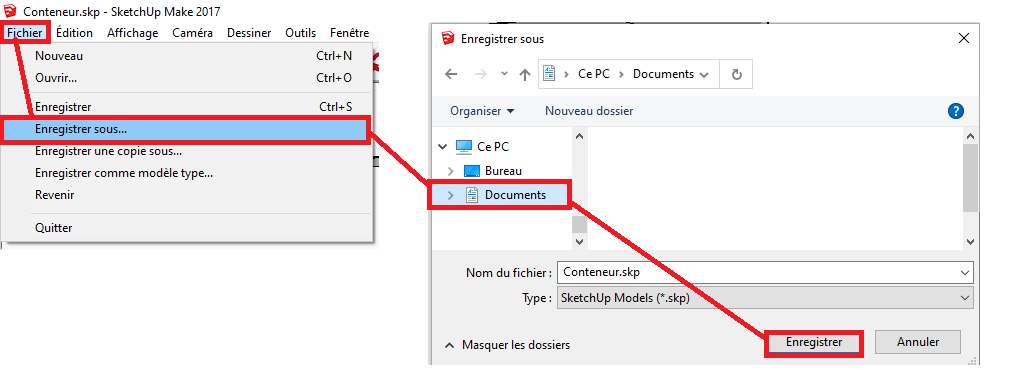

Enregistrez le fichier dans votre espace "Documents"

SEANCE 3 : Comment effectuer une visite virtuelle du conteneur ?

1) Visite simple

Au préalable :

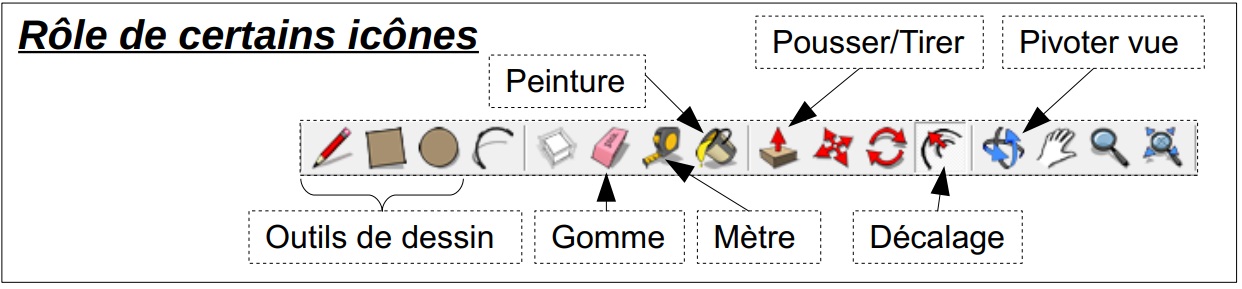

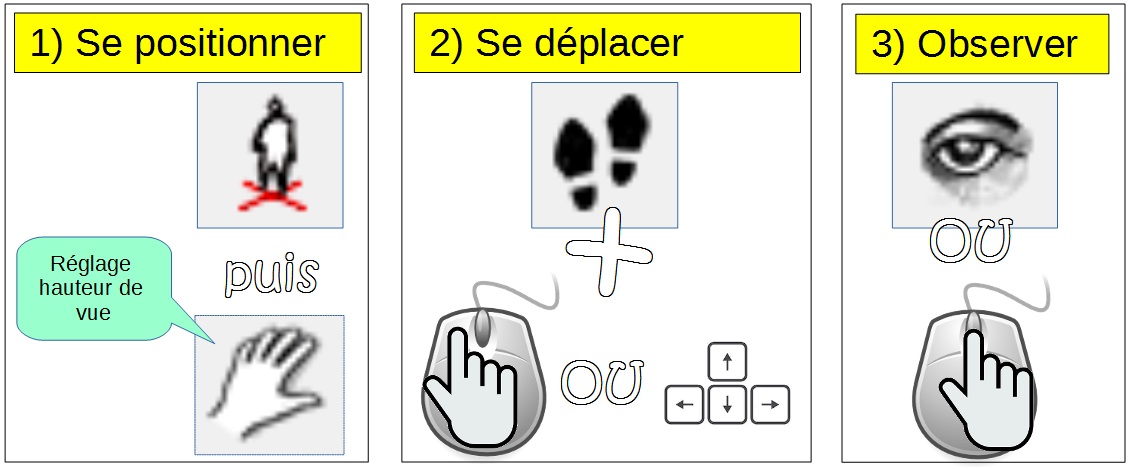

Effectuez la visite virtuelle de votre conteneur à l'aide des icônes ci-dessous :

2) Programmer votre parcours

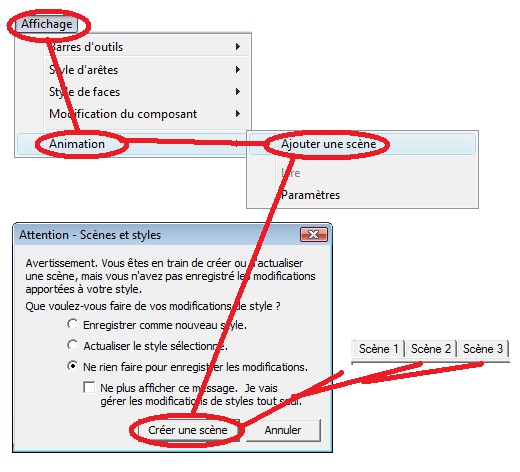

- Lors de votre visite virtuelle, mémorisez certains points de passage en utilisant la fonction "Ajouter une scène" :

- Créez ainsi une dizaine de scènes.

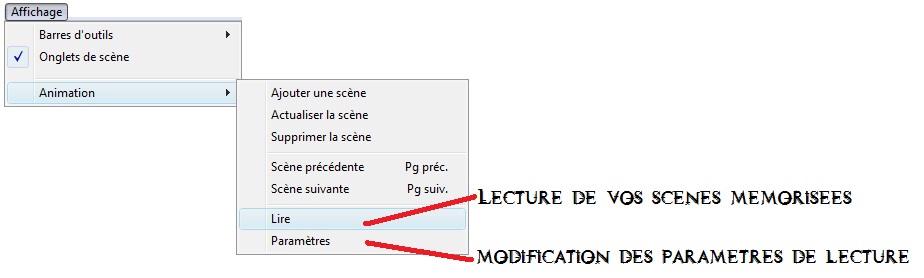

- Lancer la lecture de votre parcours :

3) Conversion de la visite en vidéo

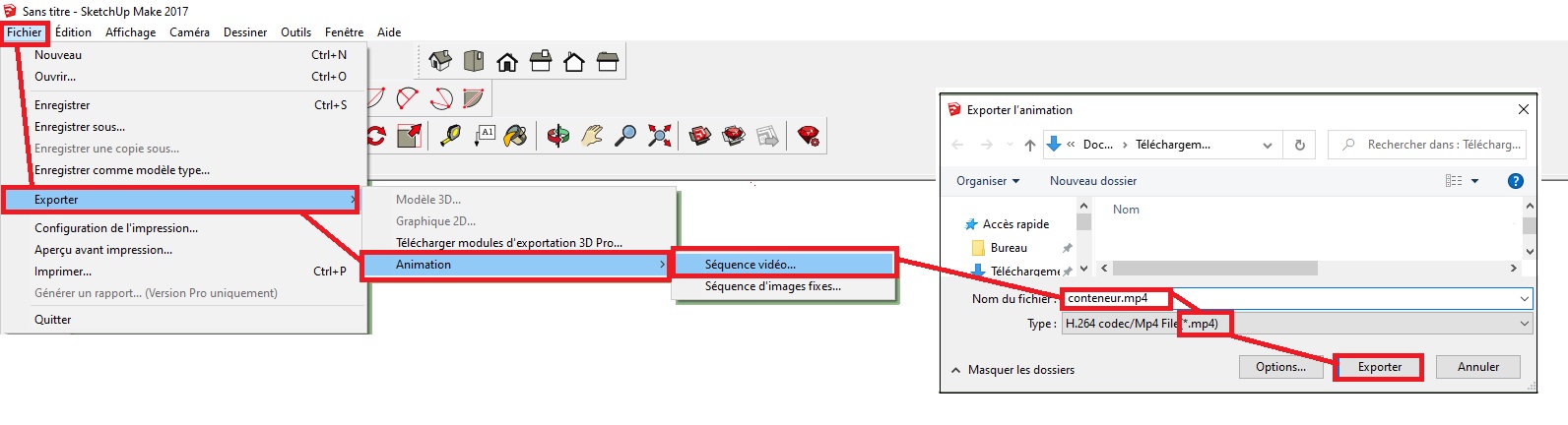

Convertissez votre visite programmée au format .mp4 (format vidéo) :

Appelez votre professeur afin qu'il puisse vérifier et valider votre travail

4) Pour aller plus loin..... Réalité augmentée / Réalité virtuelle

Votre enseignant doit vous faire une visite du conteneur au travers une application de réalité augmentée

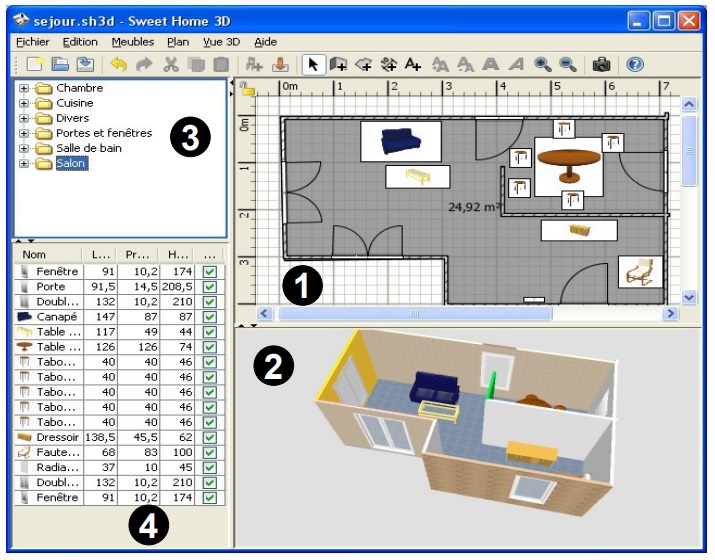

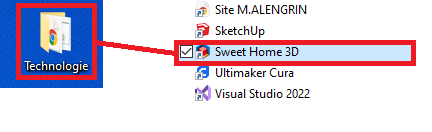

SEANCE 4 : Le logiciel SWEET HOME 3D

Tutoriel

BANQUE DE MEUBLES

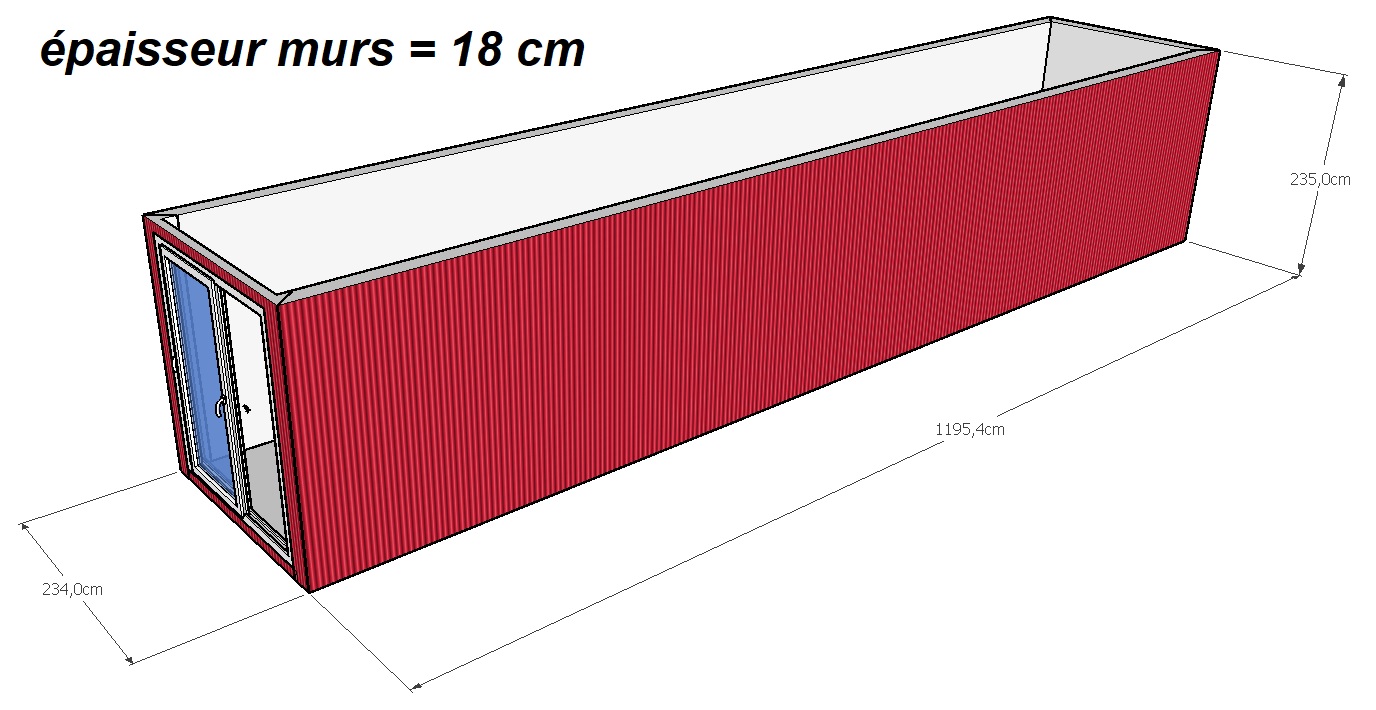

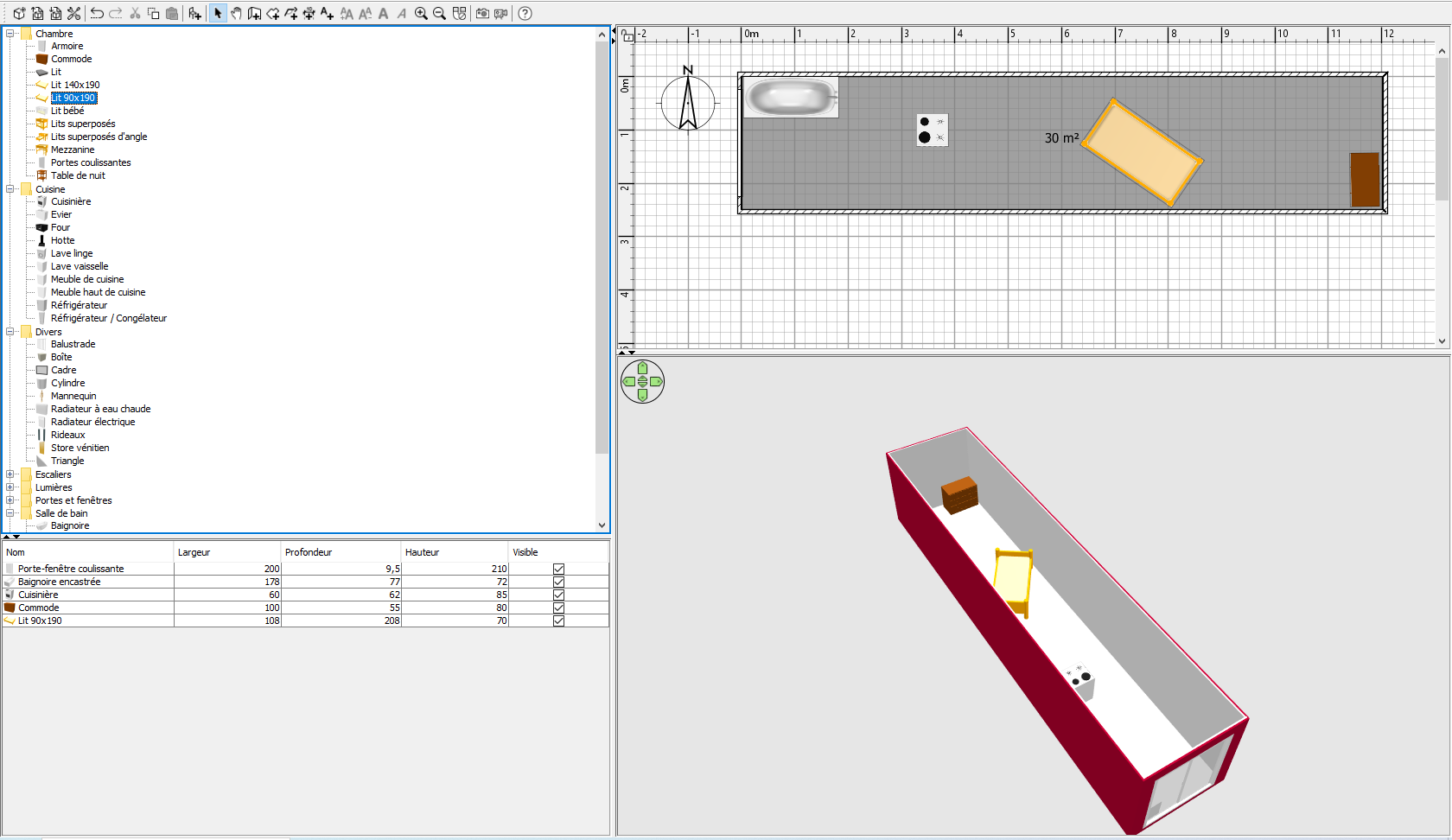

Réaliser le conteneur à l'aide de sweet home 3D à partir des dimensions ci-dessous :

SEANCE 5 : Comparatif conteneur / studio standard

1) Ouvrir votre fichier Sketchup (conteneur aménagé)

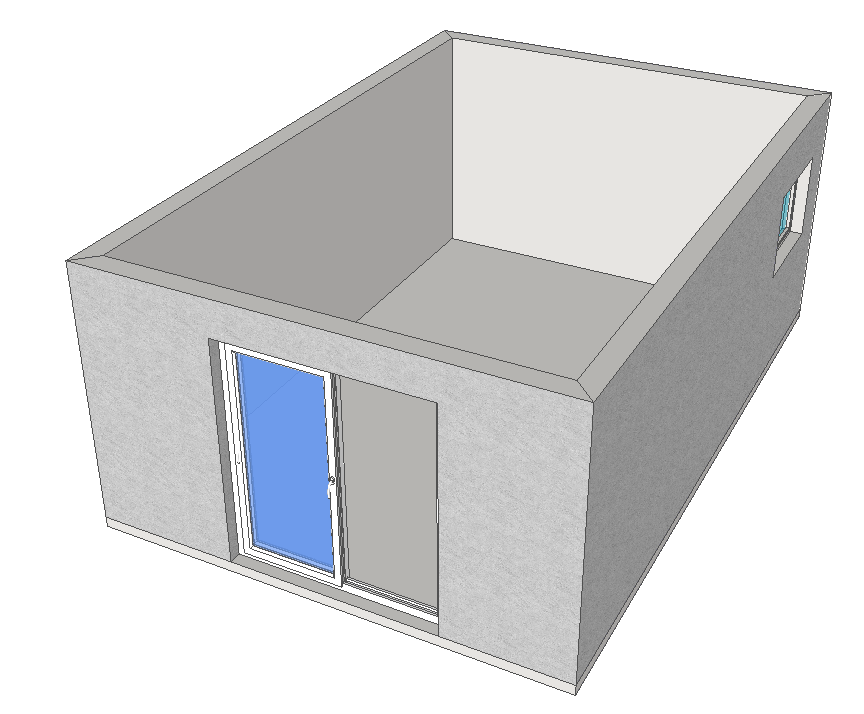

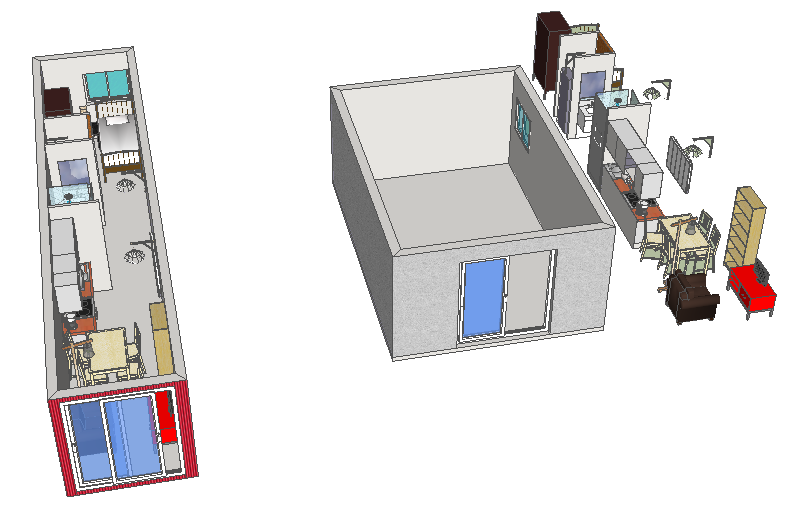

2) Importer le studio ci-dessous (qui a exactement la même surface que le conteneur) : fichier "studio traditionnel" dans le bureau de l'Atelier Techno

3) Copier/coller/disposer le même équipement que le conteneur dans ce studio

Si vous souhaitez masquer des murs :

SEANCE 6 : trace écrite

Le but est d'imprimer les diverses vues de tout ce que vous avez réalisé numériquement durant cette séquence.

1) Le plan du conteneur

- ouvrir le plan de votre conteneur :

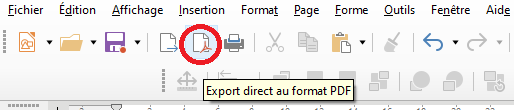

- le convertir en format pdf et ouvrir ce fichier pdf

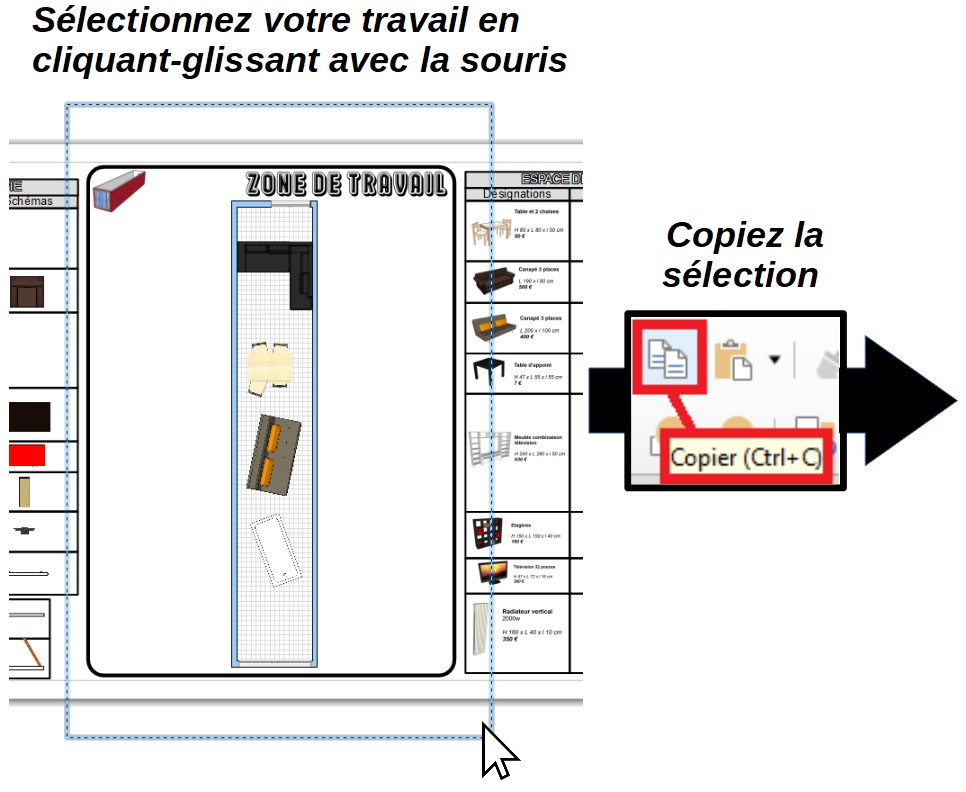

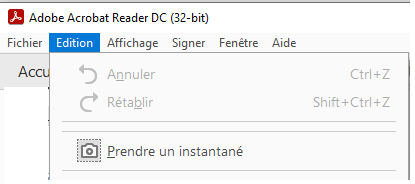

- Avec l'outil Edition / prendre un instantané, sélectionner la zone de travail (affichage à 100%) en cliquant-glissant

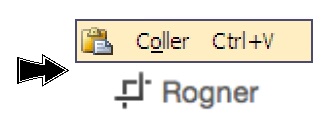

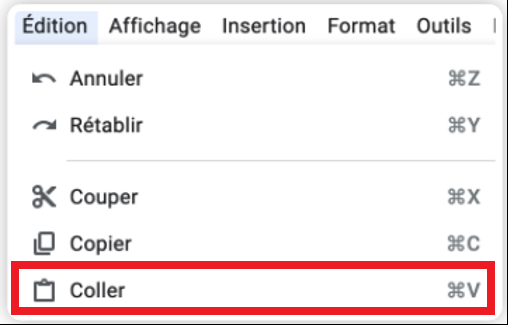

- Ouvrir une page LibreOffice Dessin (Draw) et coller votre sélection :

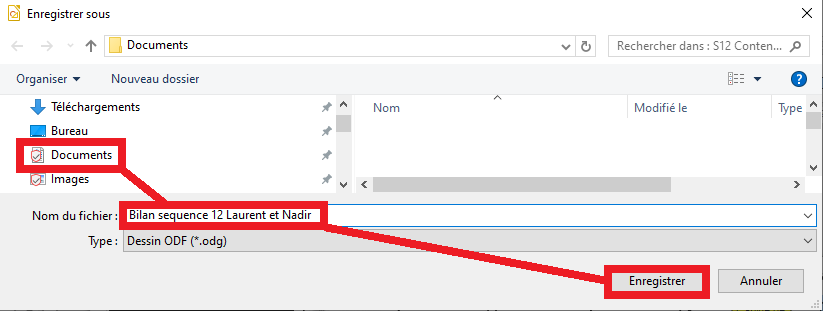

- Enregistrer ce fichier LibreOffice dans votre espace documents :

2) La maquette 3D du conteneur et du studio traditionnel [Sketchup]

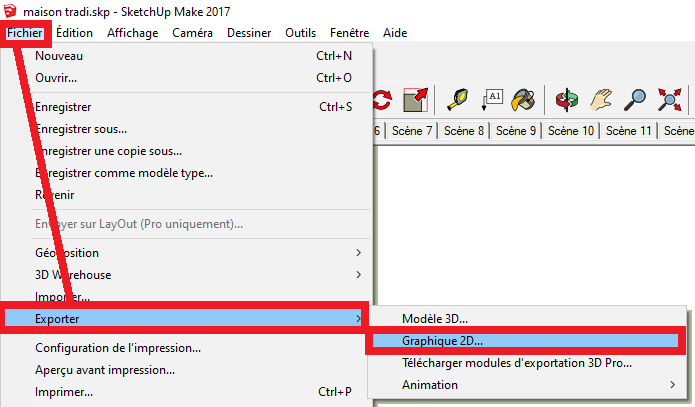

- Sur votre fichier Sketchup, enregistrer une série de clichés de vos travaux (avec diverses vues) en exportant en vue 2D :

- Sur le fichier LibreOffice "Bilan séquence 12 ......", importer ces diverses vues :

3) La maquette 3D du conteneur : SweetHome3D

- orienter votre agencement afin d'avoir une vue optimale de votre travail :

- Effectuer une copie d'écran :

- Sur le fichier LibreOffice "Bilan séquence 12 ......", coller cette vue :

4) Mise en page et envoi

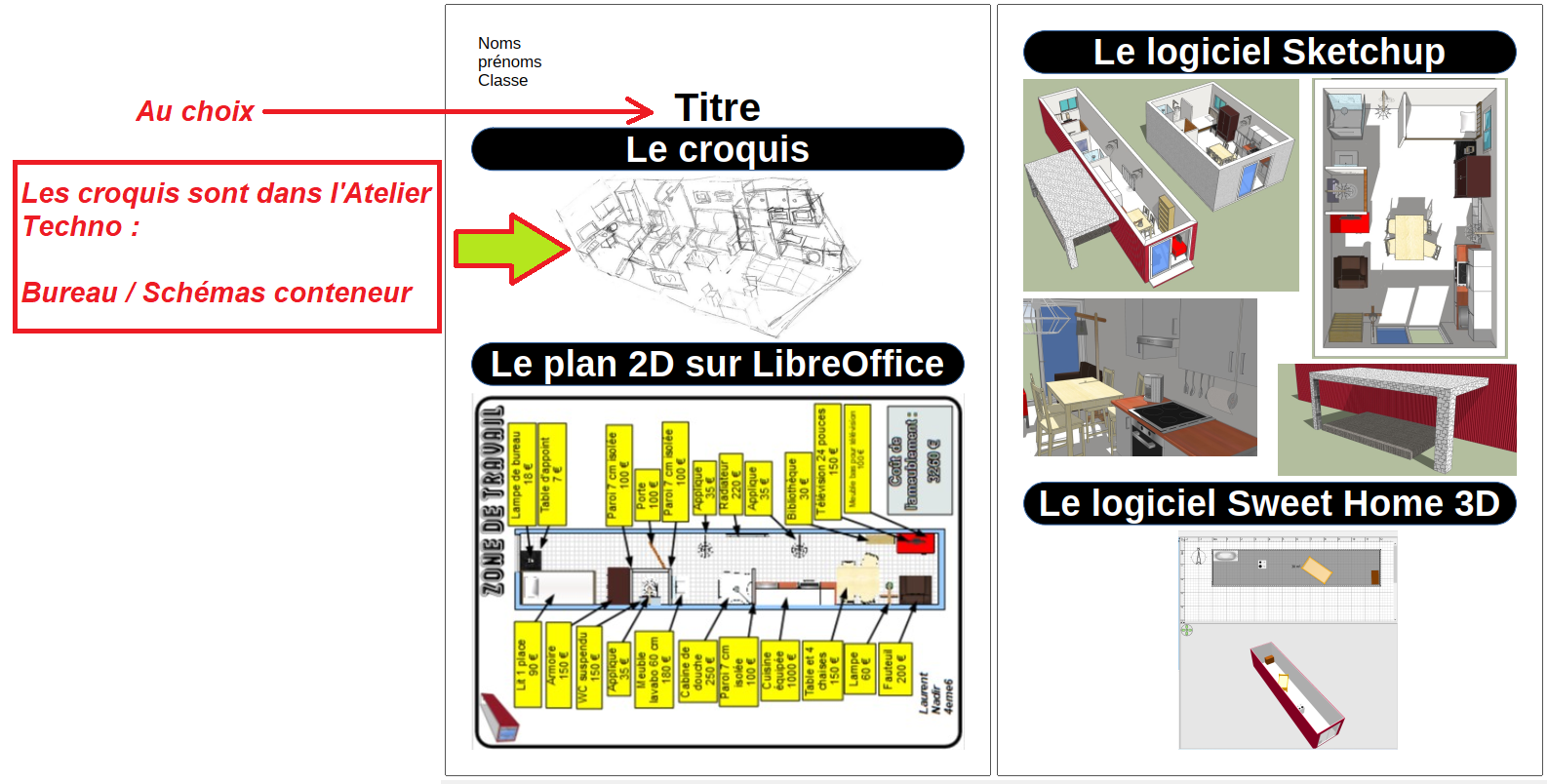

- organiser votre fichier LibreOffice (propre avec des titres, cadre avec vos noms, etc...) :

- Enregistrer votre fichier LibreOffice au format pdf (avec vos noms dans la sauvegarde)

- Déposez le fichier PDF dans le dossier de dépôt ci-dessous :

CE QUE JE DOIS RETENIR

Fiche de connaissances MODÉLISATION ET SIMULATION

Fiche de connaissances FONCTIONS TECHNIQUES ET SOLUTIONS TECHNIQUES

Fiche de connaissances OUTILS NUMÉRIQUES : LA CAO CONCEPTION ASSISTÉE PAR ORDINATEUR

Fiche de connaissances LA RÉALITÉ AUGMENTÉE

Fiche de connaissances LA RÉALITÉ VIRTUELLE

Fiche de connaissances EXPRIMER SA PENSÉE : LE CROQUIS ET LE SCHÉMA
