SEANCE 1 : Tester le jeu

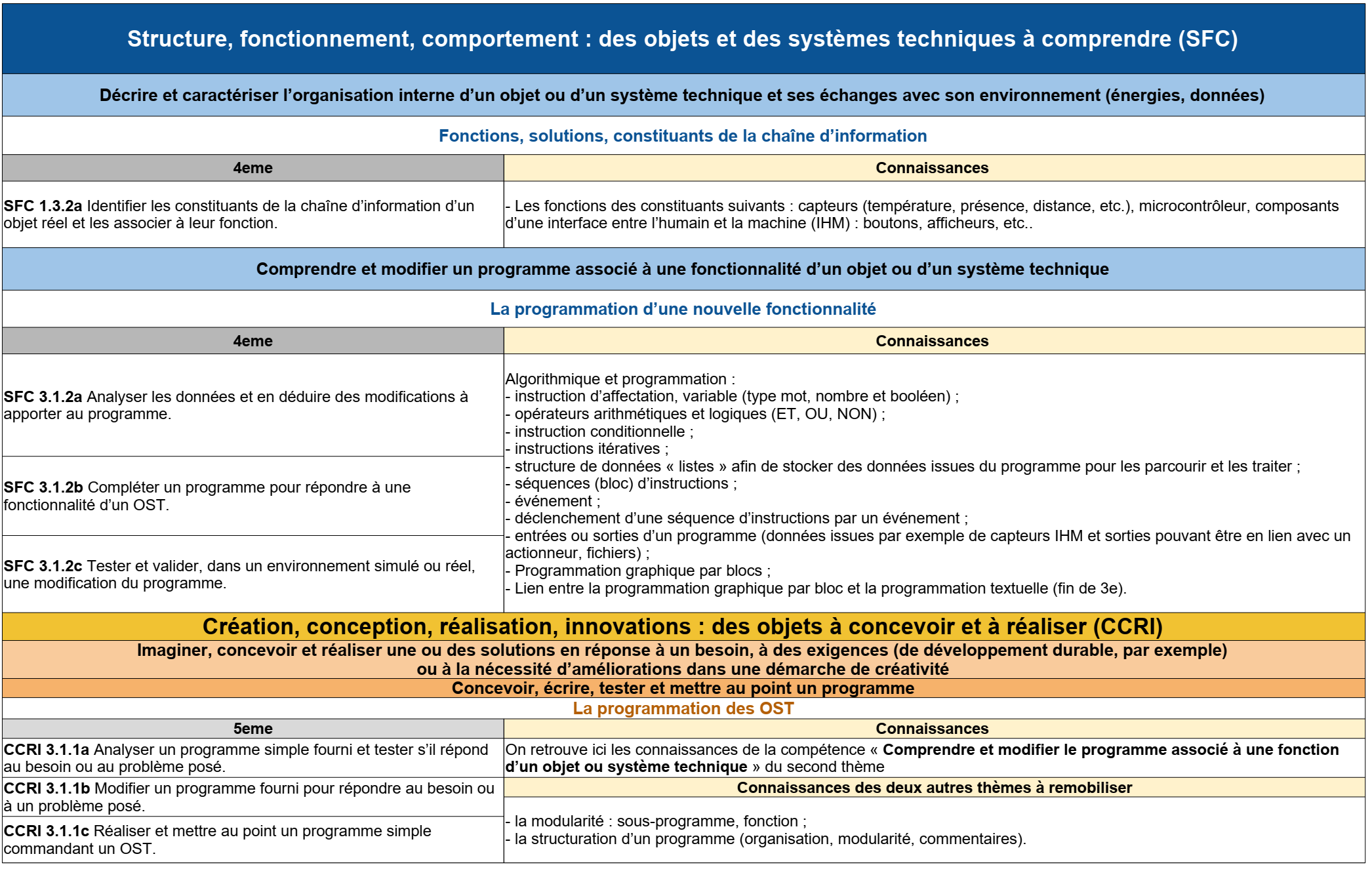

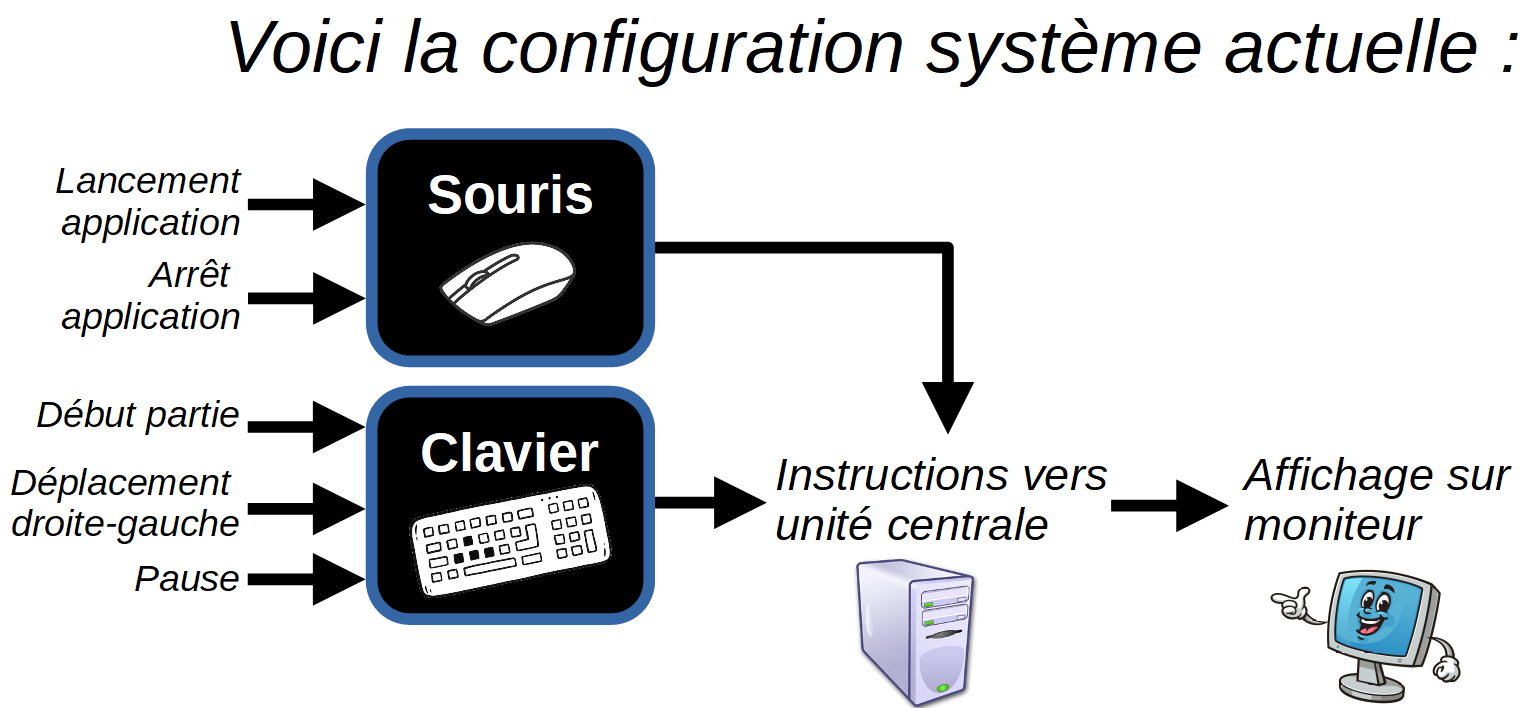

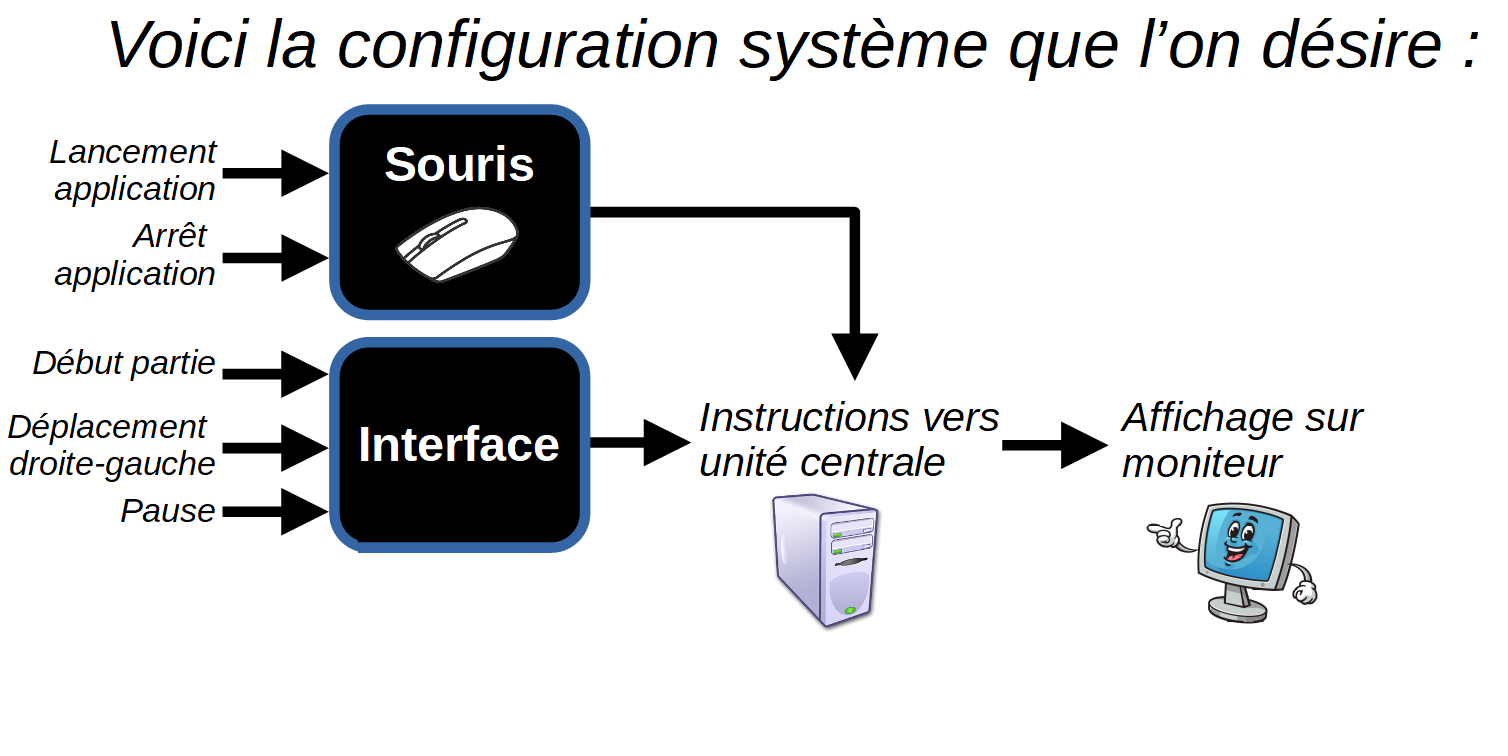

1) Les entrées du système actuel

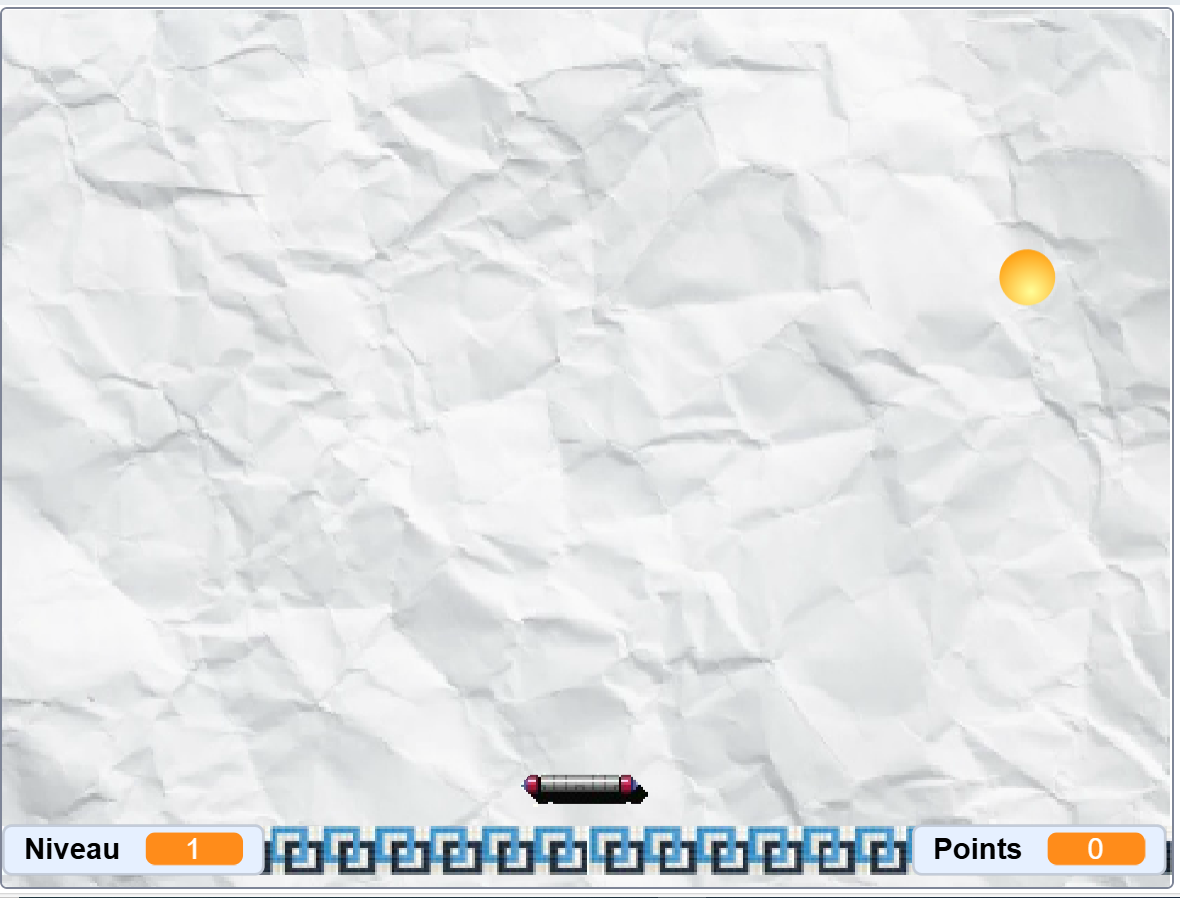

- Accéder au jeu :

Version CAPYTALE

Version hors connexion

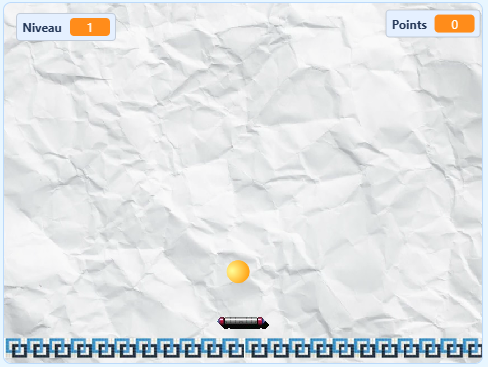

- Tester le jeu

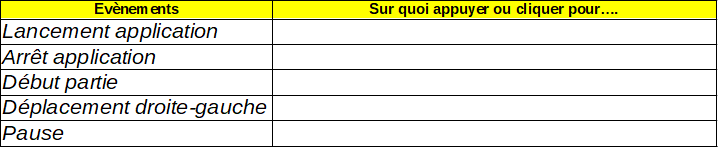

- Compléter le tableau [partie1 - Fiche élève] :

2) Configuration matérielle du joystick

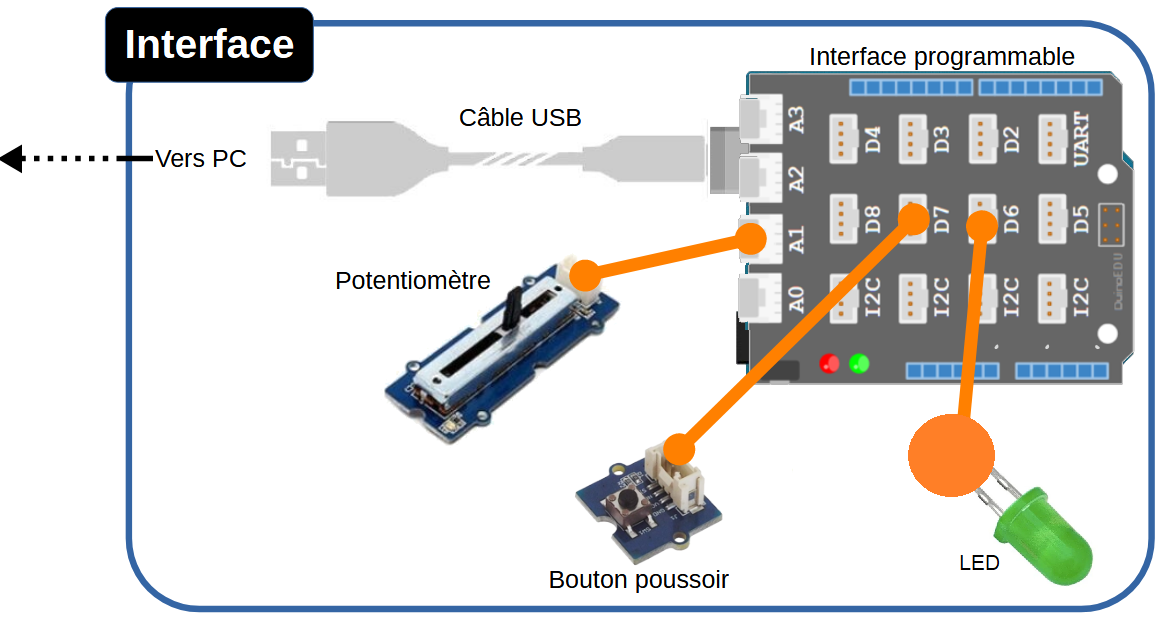

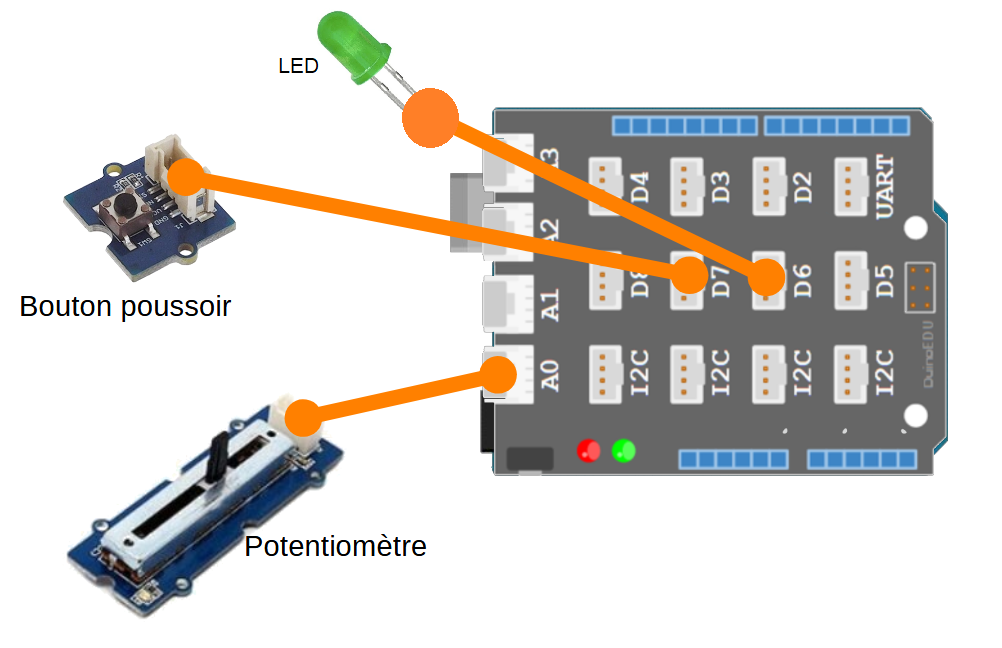

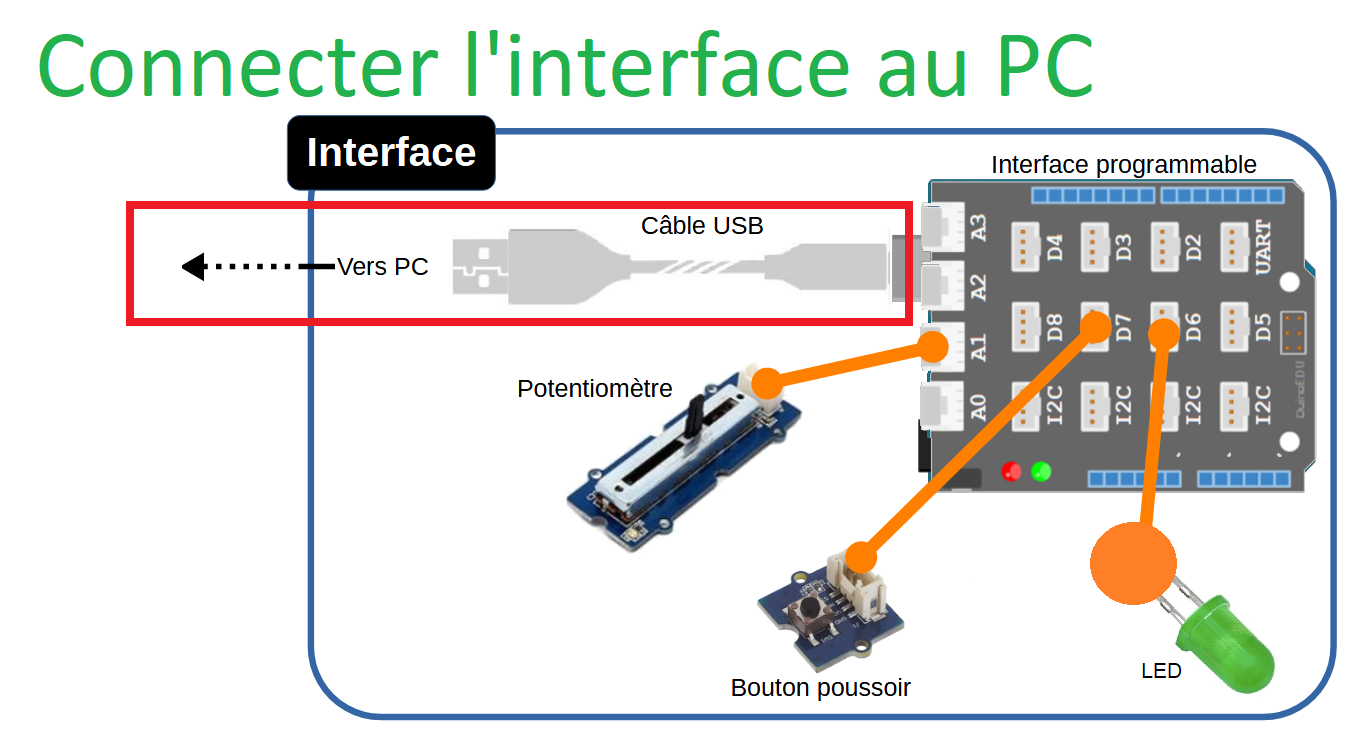

Pour cela, voici le montage à effectuer pour réaliser l'interface :

3) Configuration logicielle du joystick

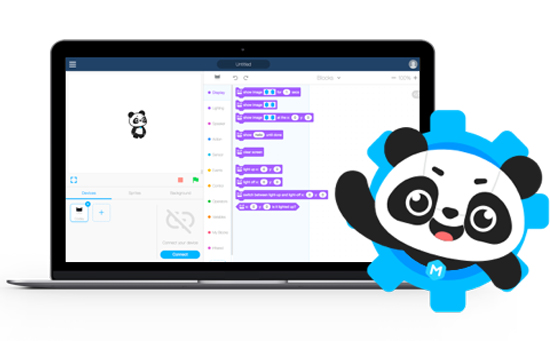

- Ouvrir le logiciel de programmation Mblock5 en ligne :

Mblock5 en ligne

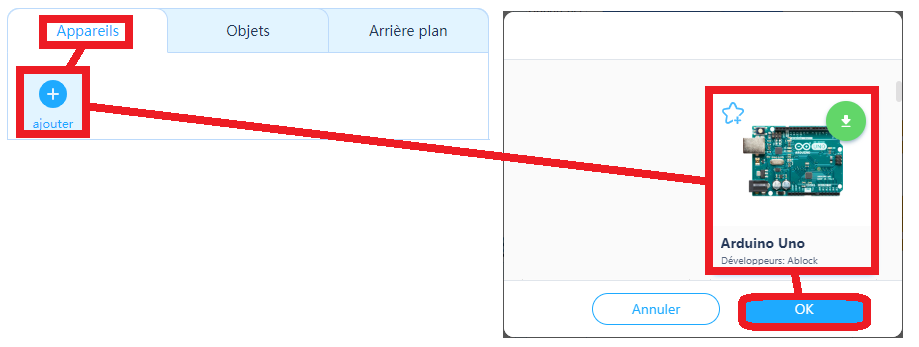

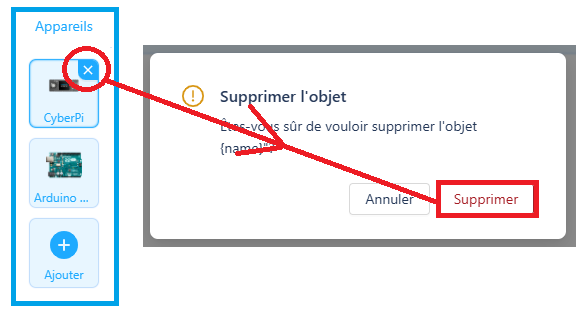

- Repérer et installer la bibliothèque de programmation de l'interface programmable ARDUINO UNO :

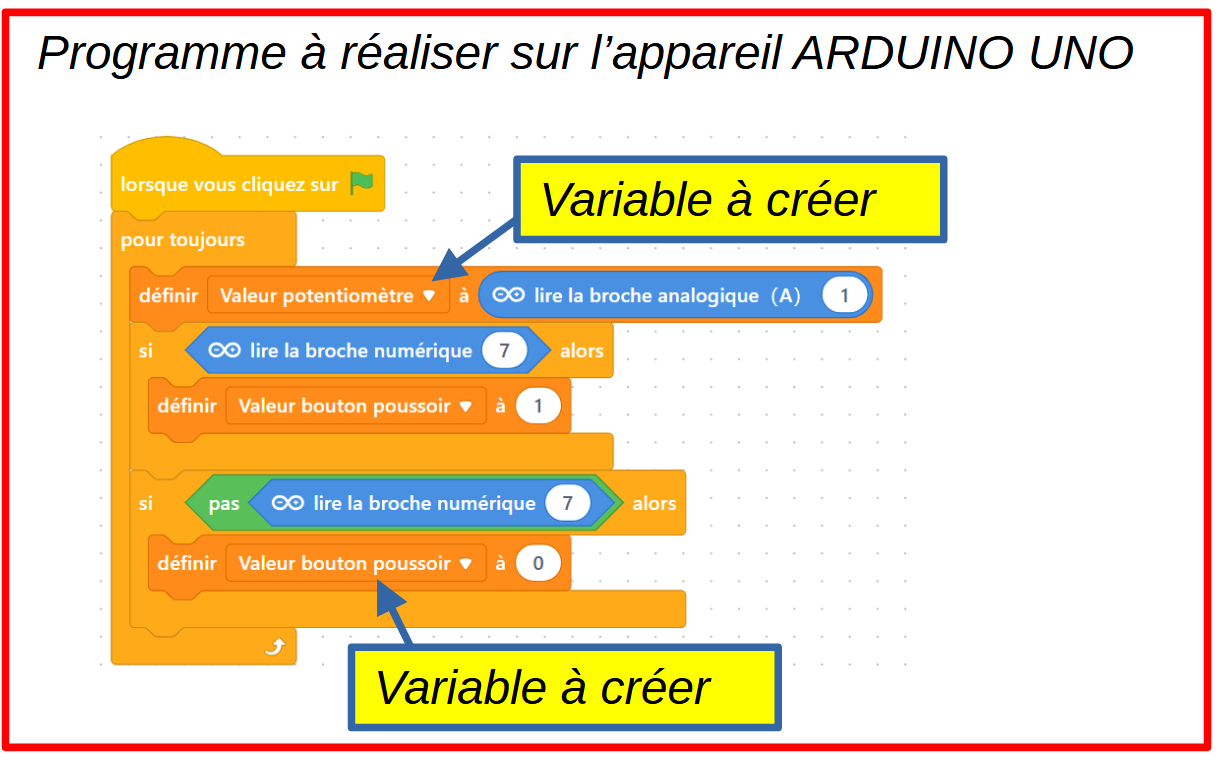

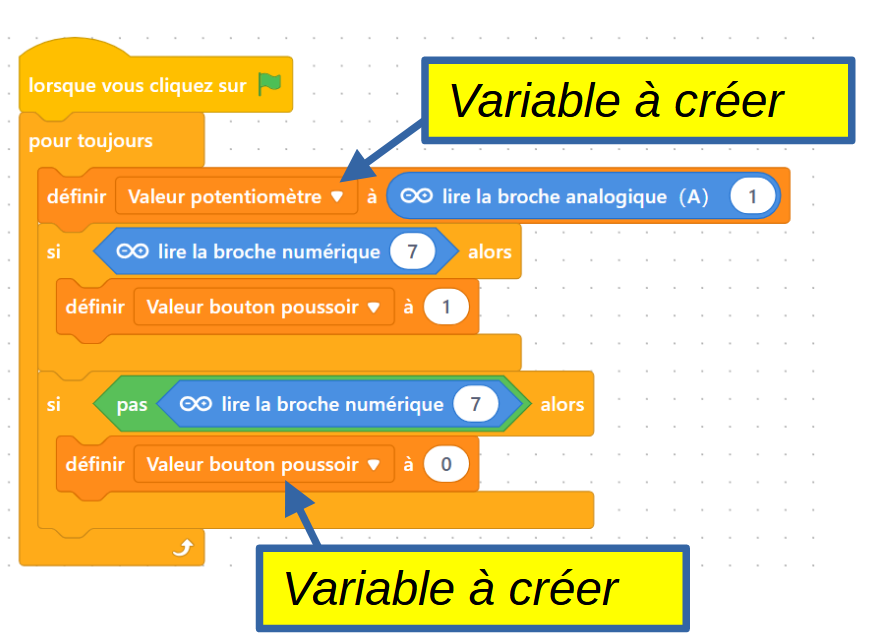

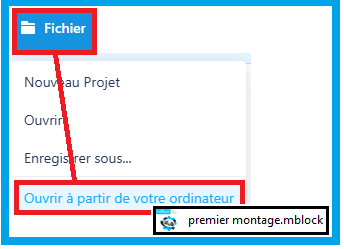

- Réaliser le programme suivant :

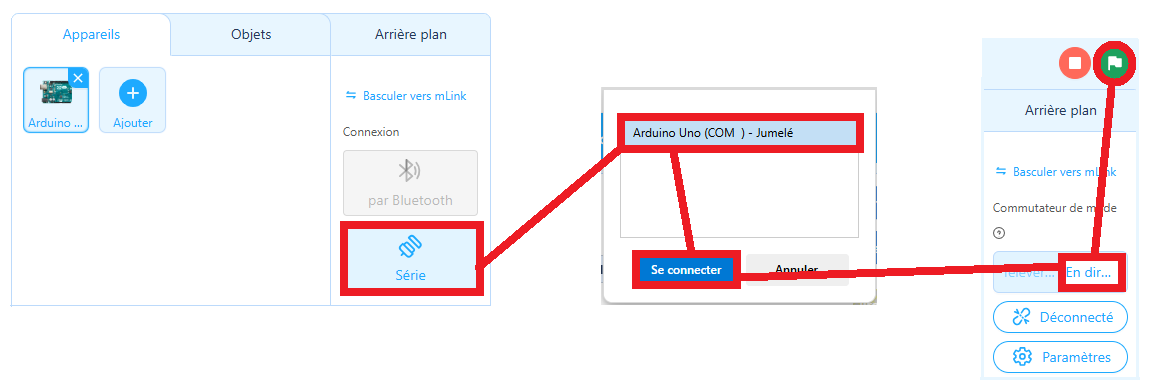

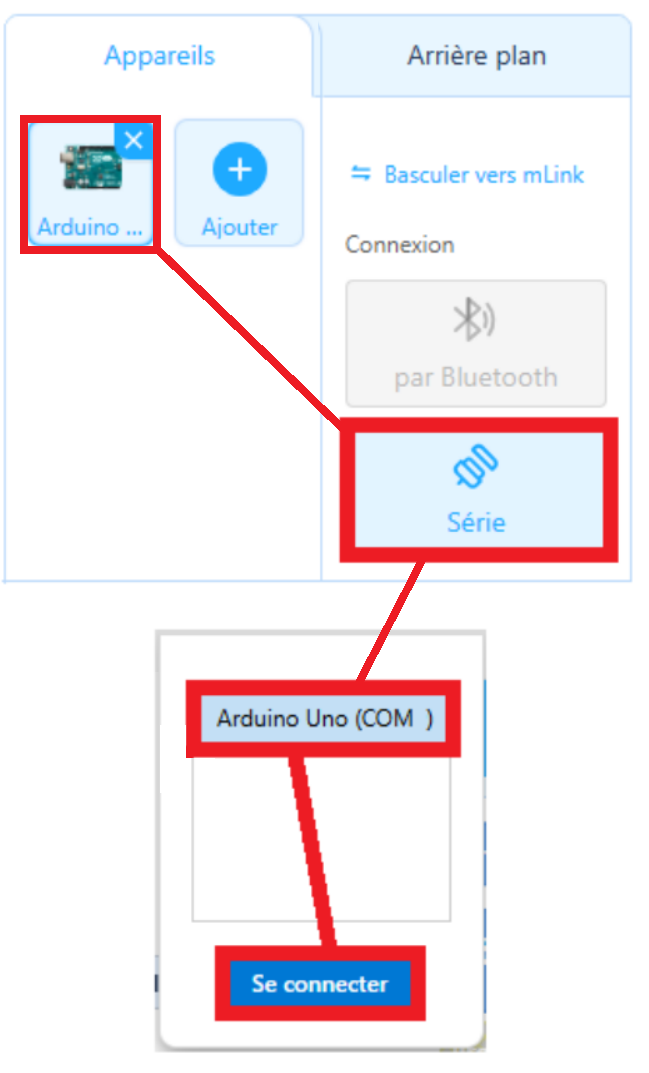

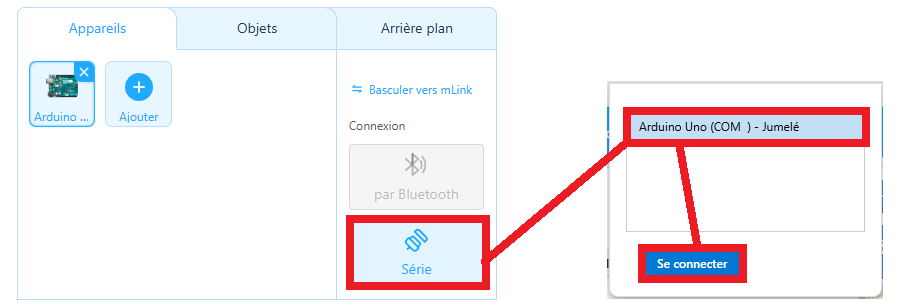

- Connecter l'Arduino Uno avec l'ordinateur :

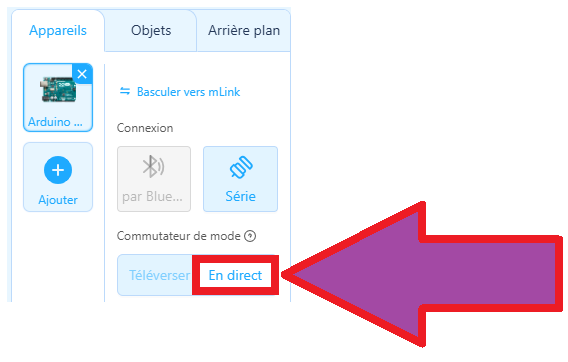

CE QU'Il FAUT OBTENIR :

- Lancer l'application :

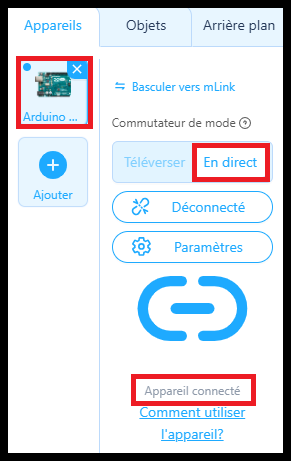

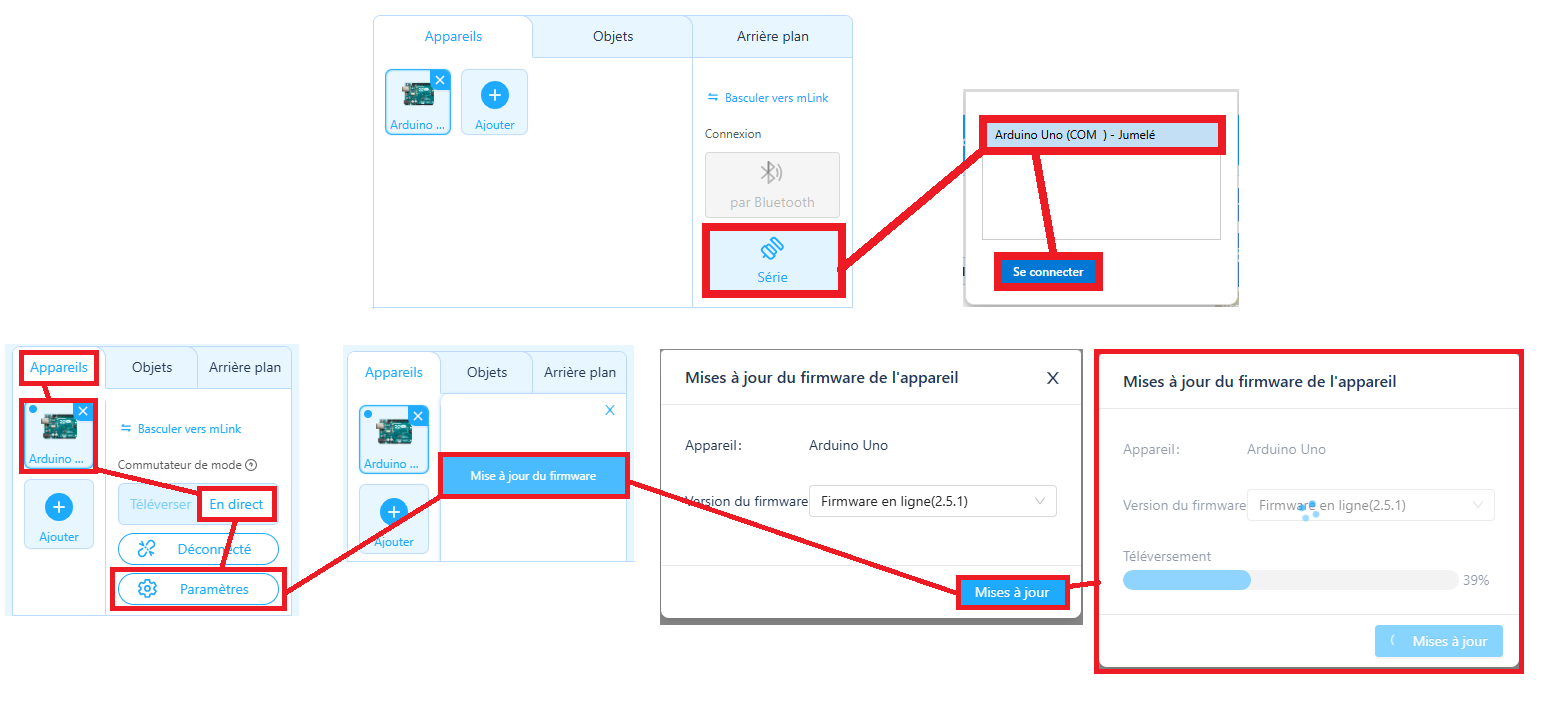

- Mettre à jour le logiciel qui pilote l'Arduino Uno :

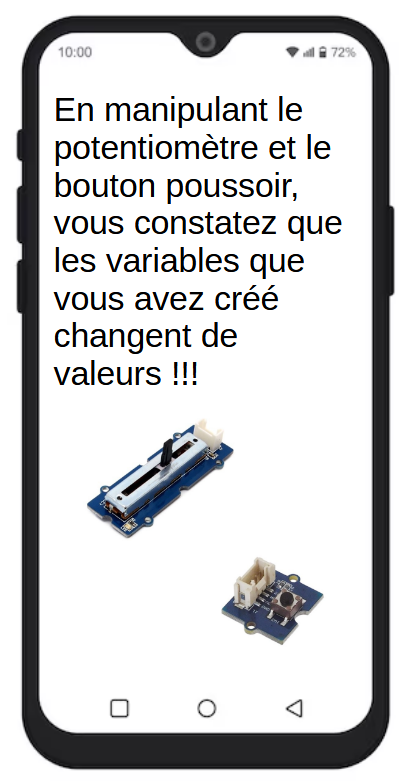

- Connecter l'interface à l'ordinateur et tester le potentiomètre et bouton poussoir (en observant la valeur des variables créées, sur l'écran) :

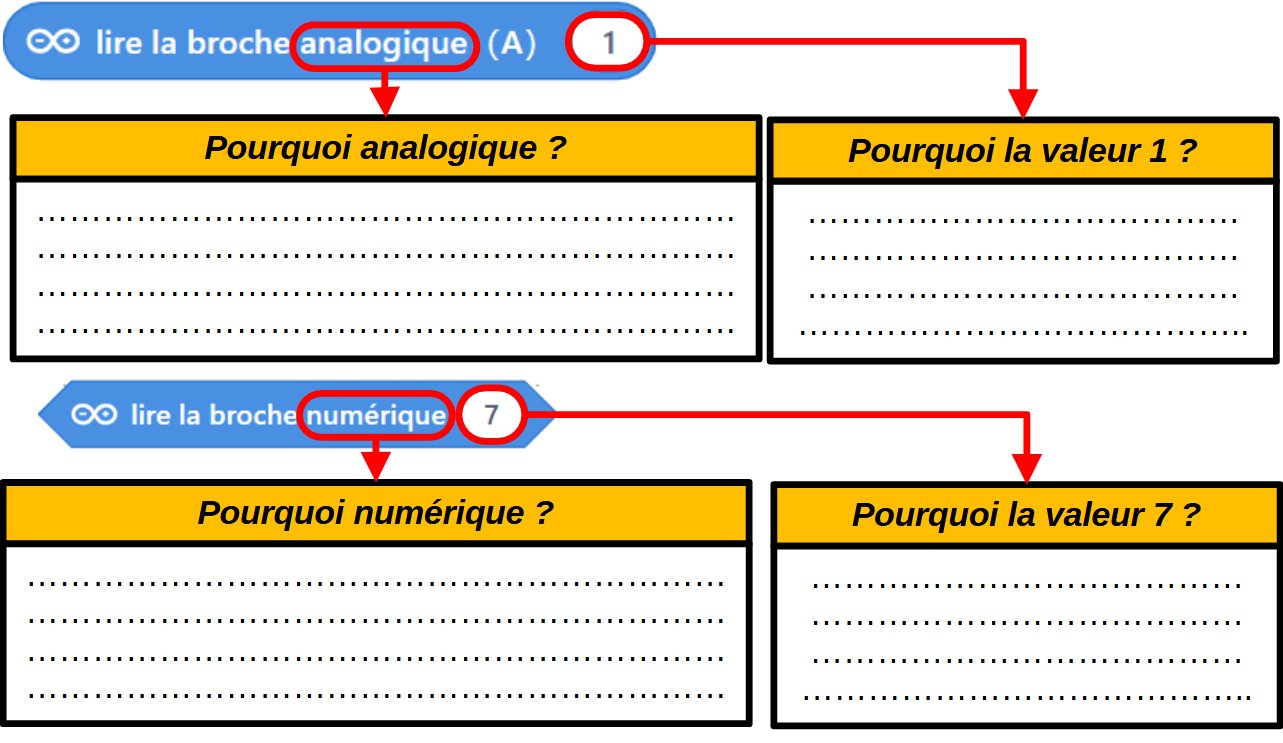

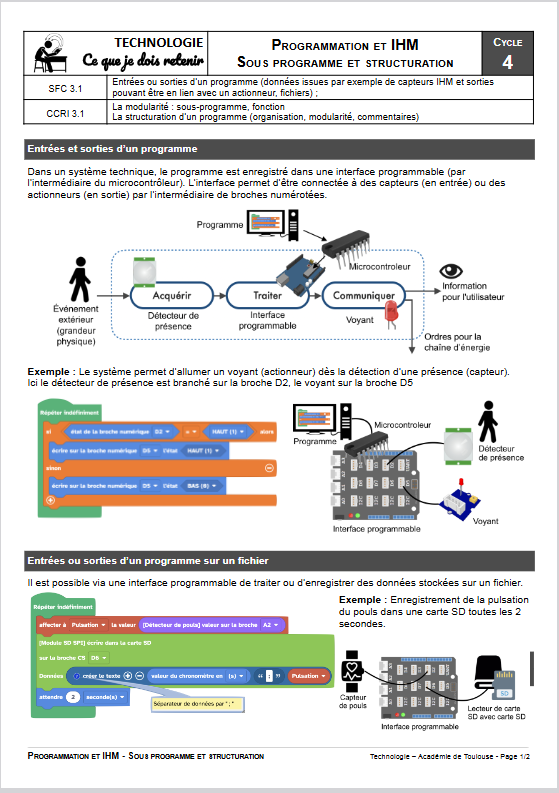

- A l'aide de la documentation ci-dessous, répondre aux questions [partie2 - Fiche élève]

SEANCE 2 : Modifier le programme

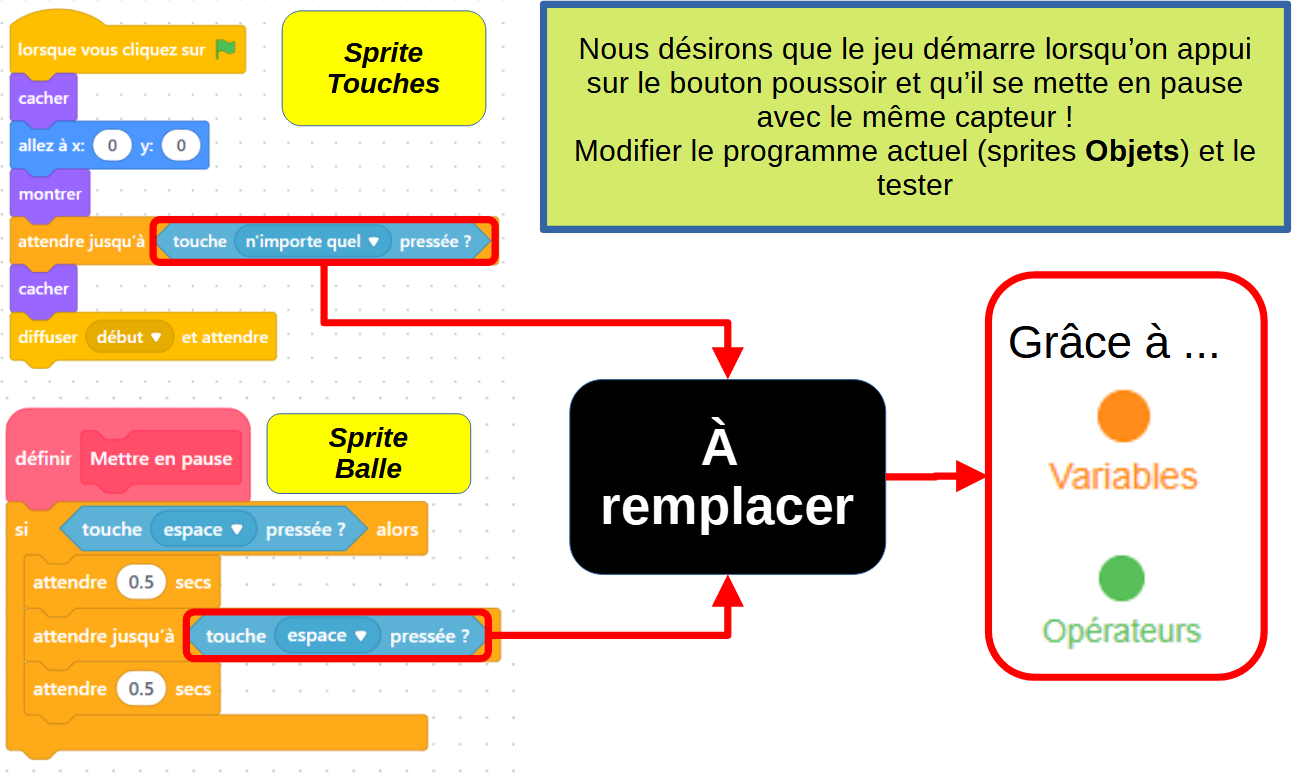

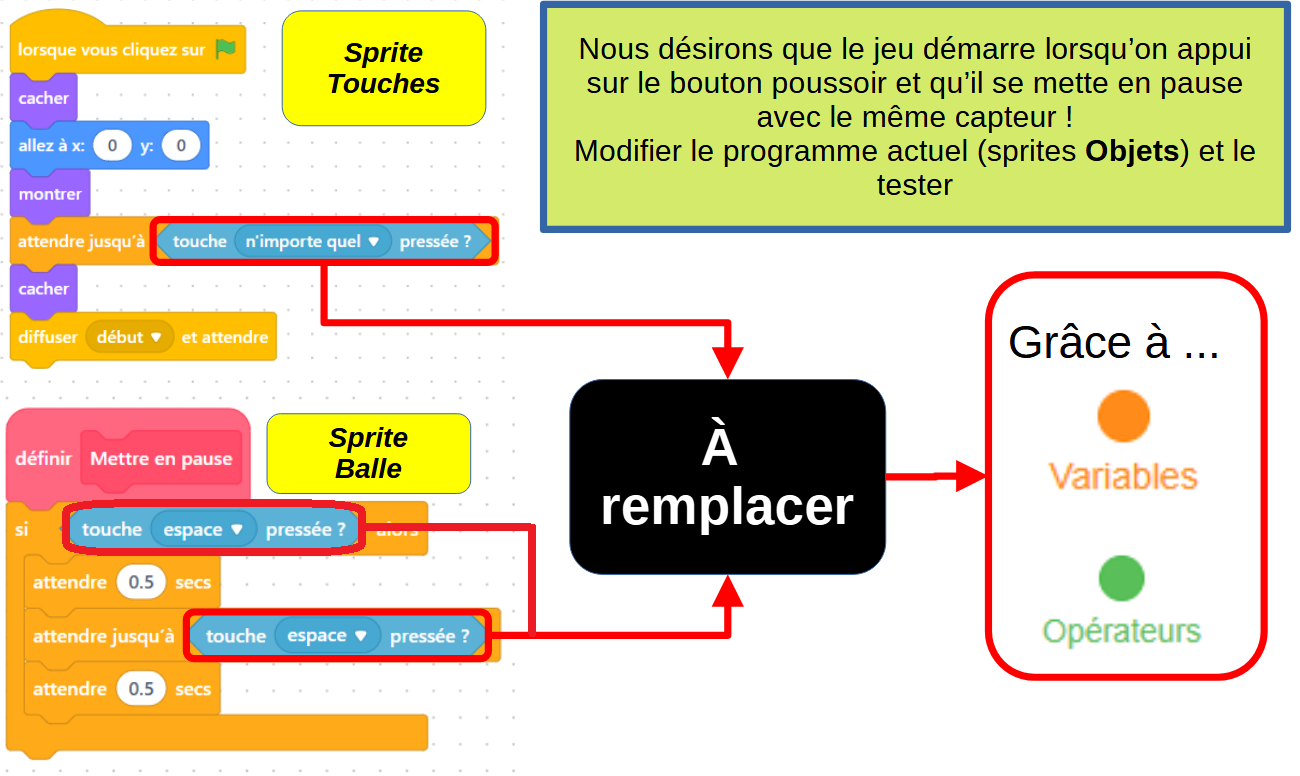

1) Programmation du bouton poussoir

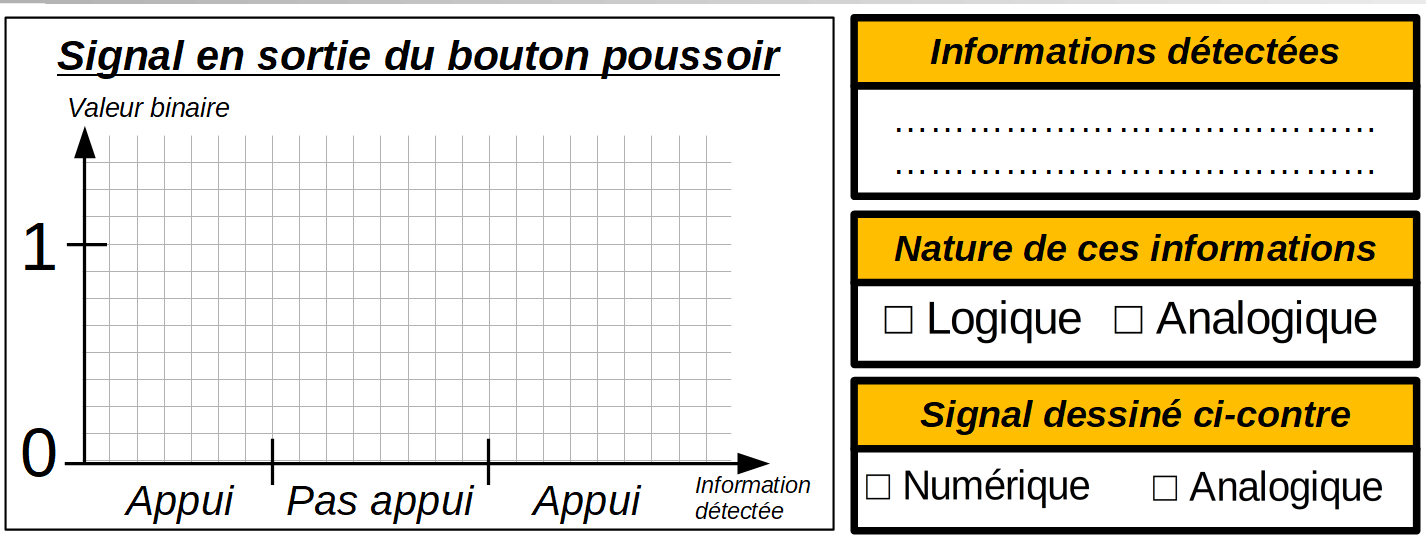

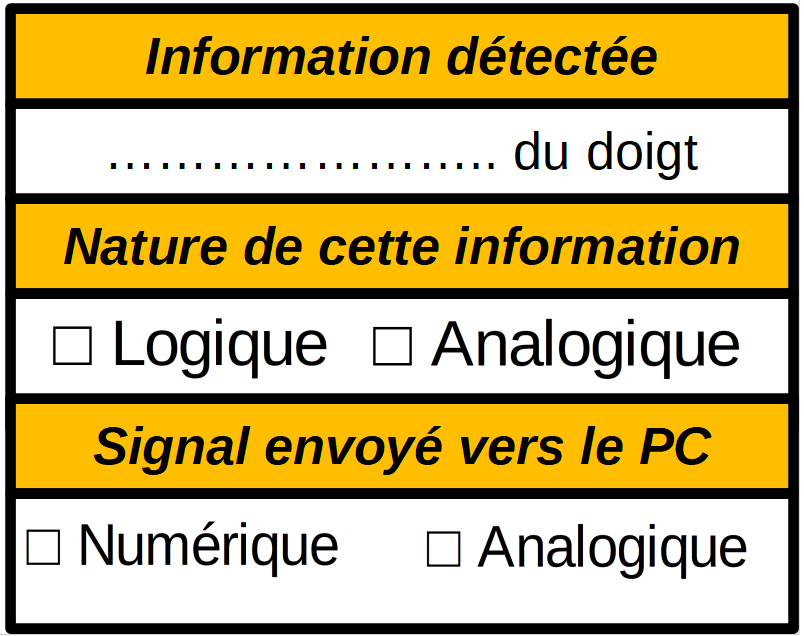

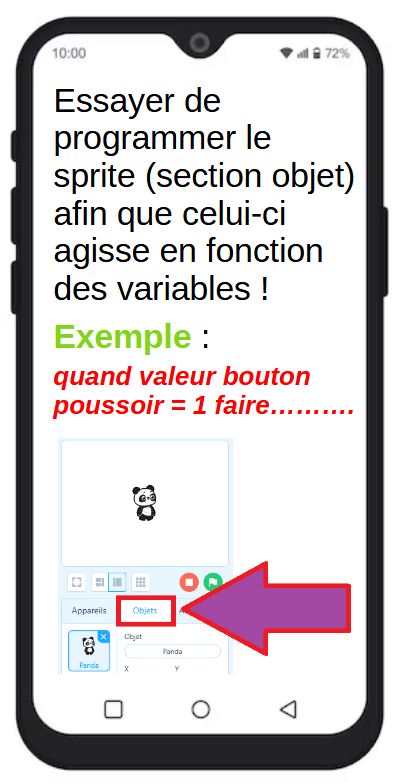

- En testant le jeu, sur [partie 3 - Fiche élève], représenter graphiquement le fonctionnement du bouton poussoir et compléter les bandeaux liées aux informations et signaux.

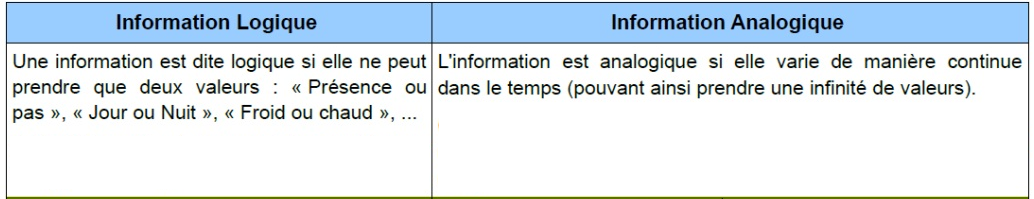

S'aider de la documentation ci-dessous :

2) Mesures sur le potentiomètre

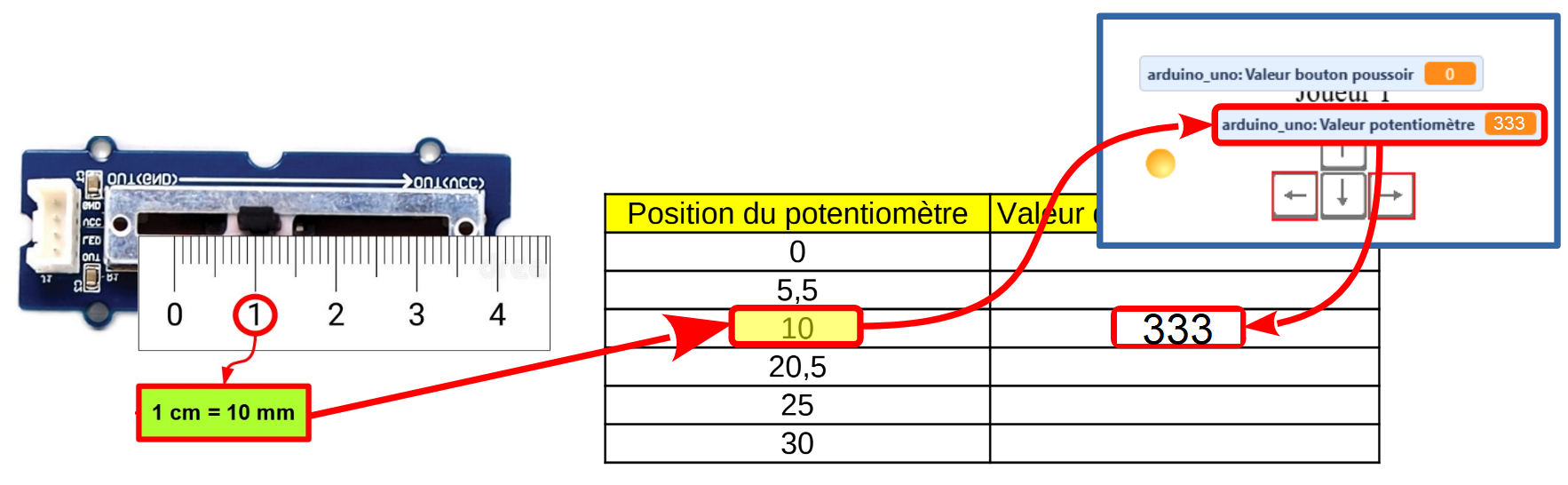

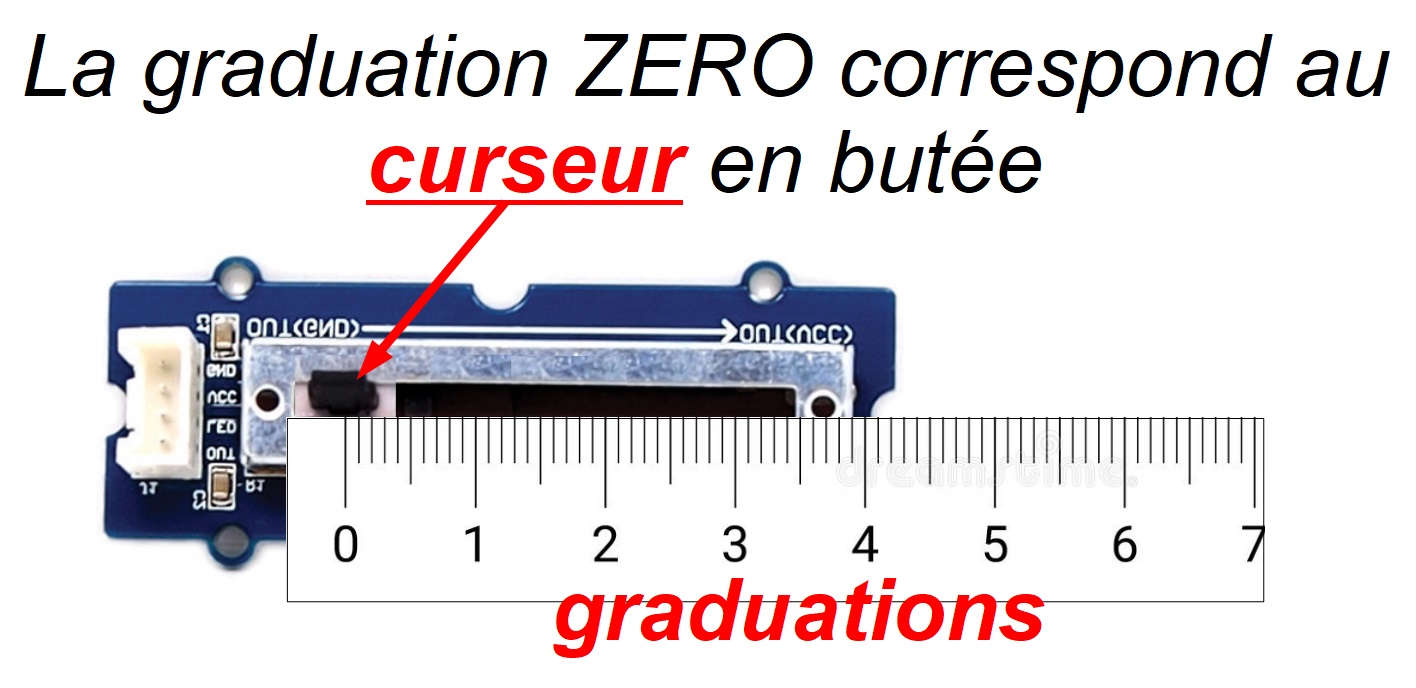

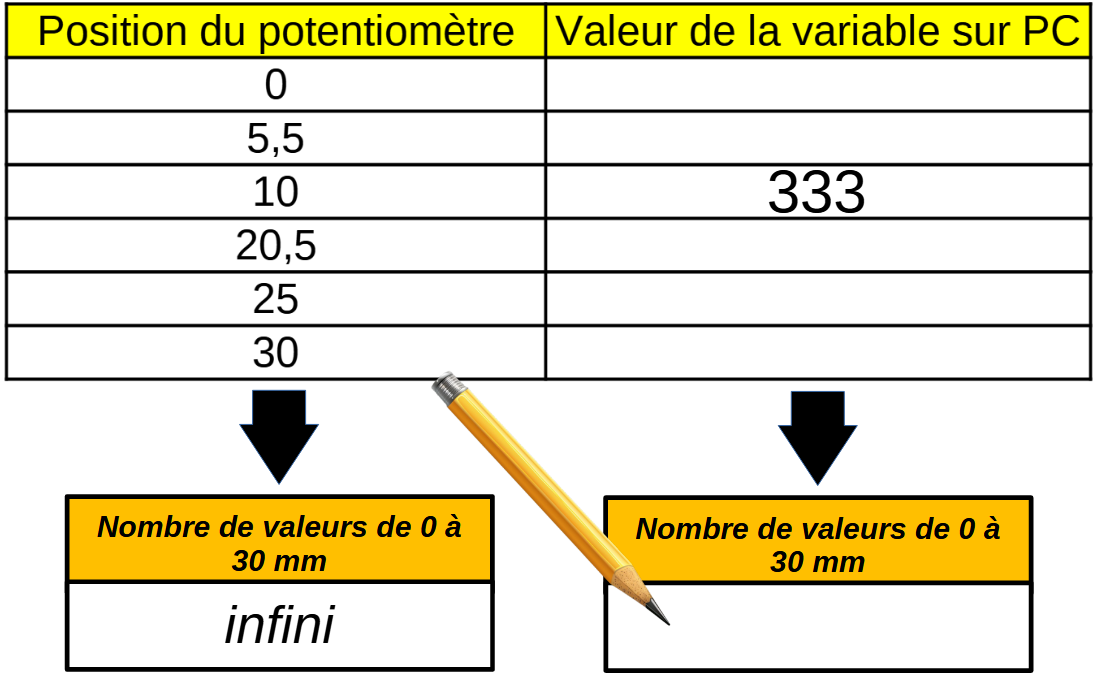

- Mesurer et noter dans [partie 4 - Fiche élève], les valeurs affichées sur l'application Scratch en fonction de la position de votre doigt sur le curseur :

- Toujours dans [partie 4 - Fiche élève], déterminer le nombre total de valeurs que peut afficher le potentiomètre :

3) Pourquoi les valeurs du potentiomètre sont entières de 0 à 1023 ?

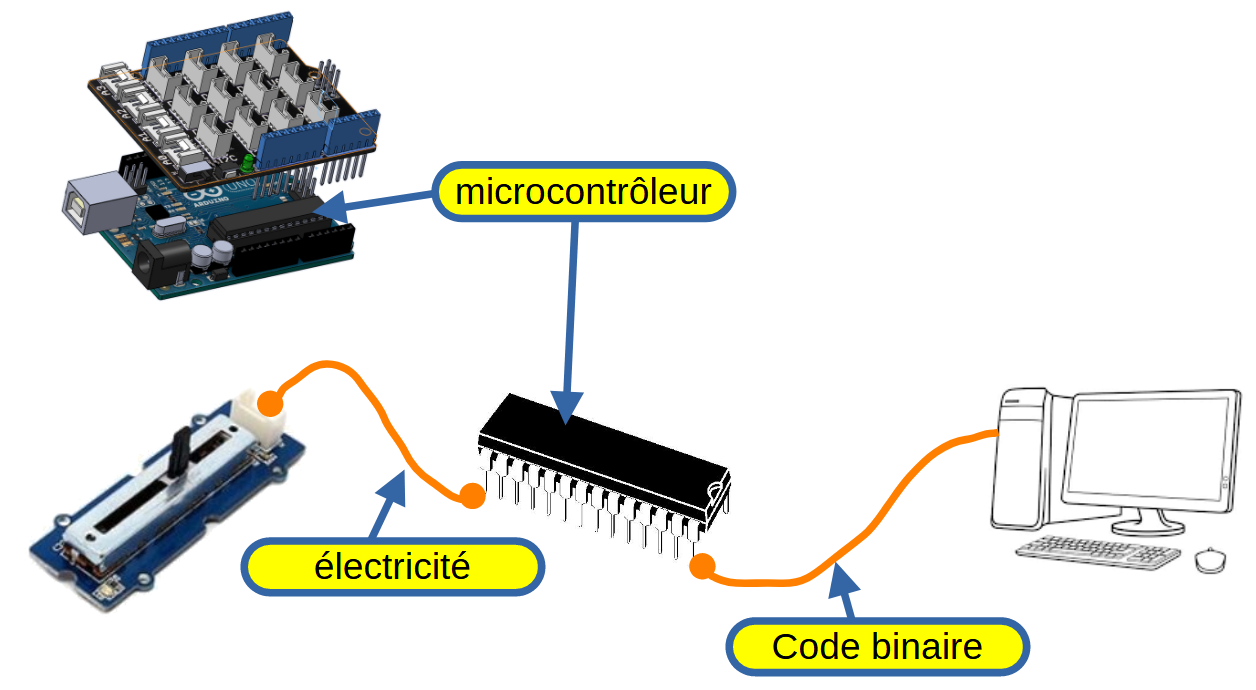

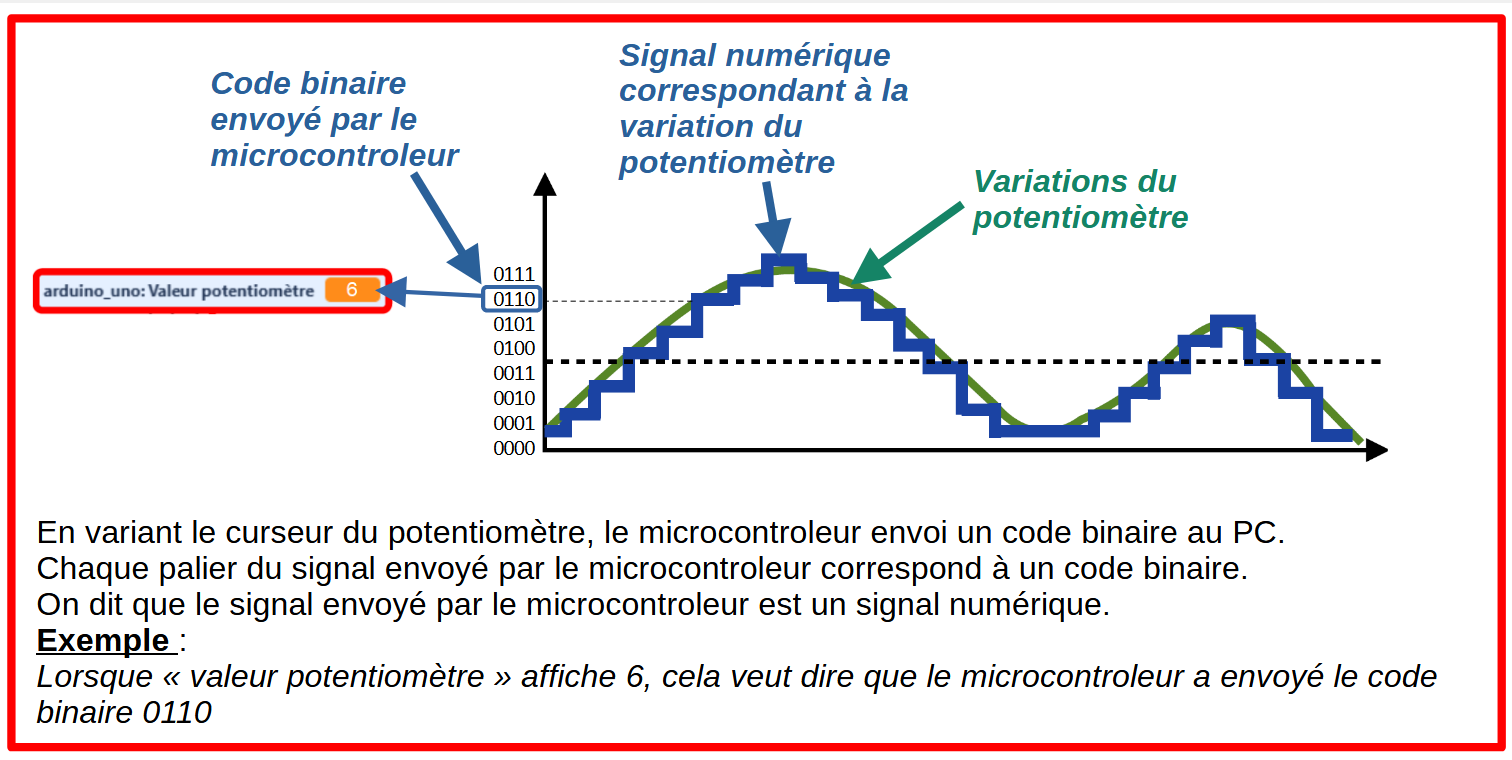

Le cerveau de l'interface programmable est constitué d'un microcontrôleur : celui-ci ne communique qu'avec des 1 ou des 0 (code binaire) à partir du courant électrique reçu par le potentiomètre :

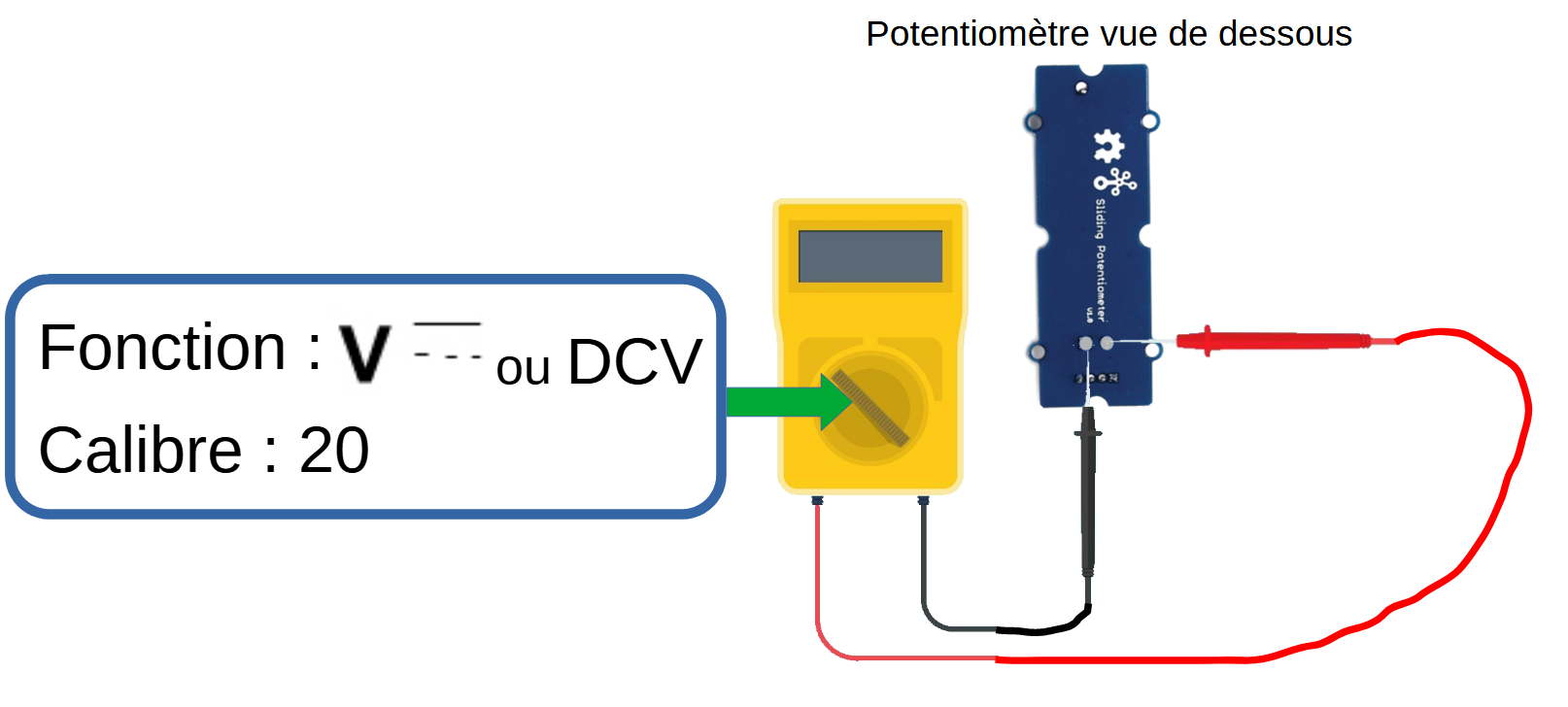

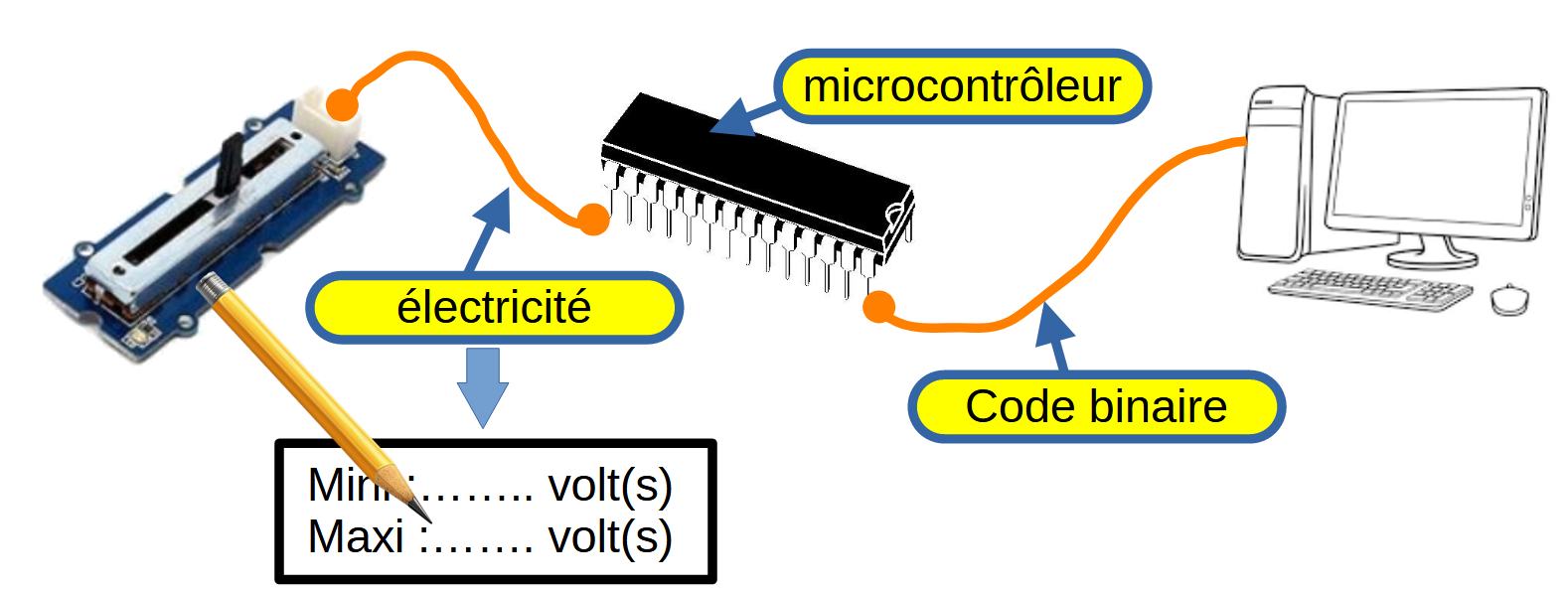

- A l'aide d'un multimètre (voir procédure ci-dessous), déterminer la tension minimale et la tension maximale que renvoi le potentiomètre vers le microcontroleur [partie 5 - Fiche élève] :

- Télécharger et ouvrir le fichier "compter en binaire"

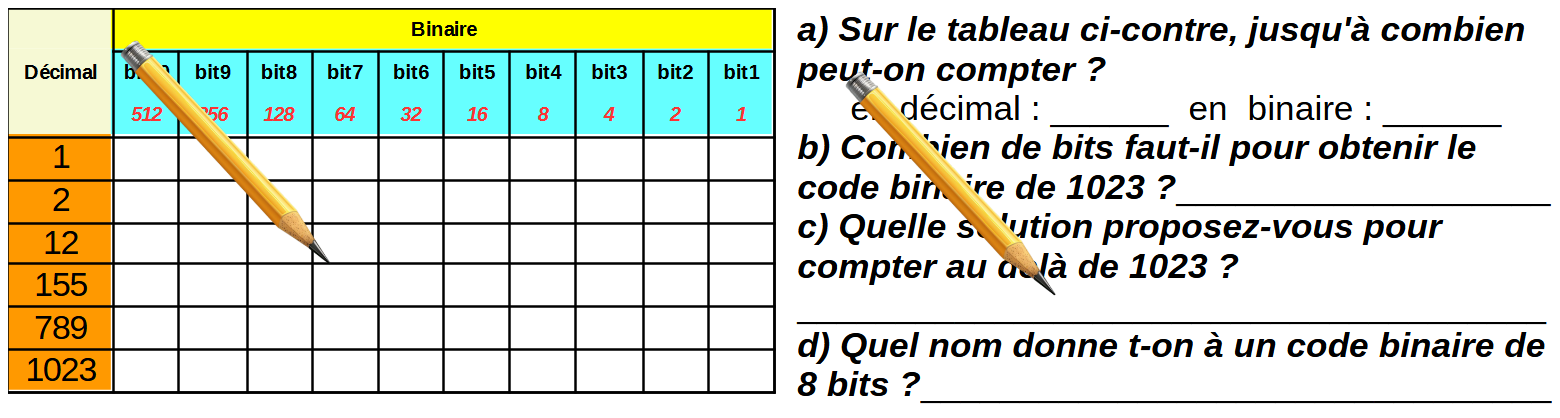

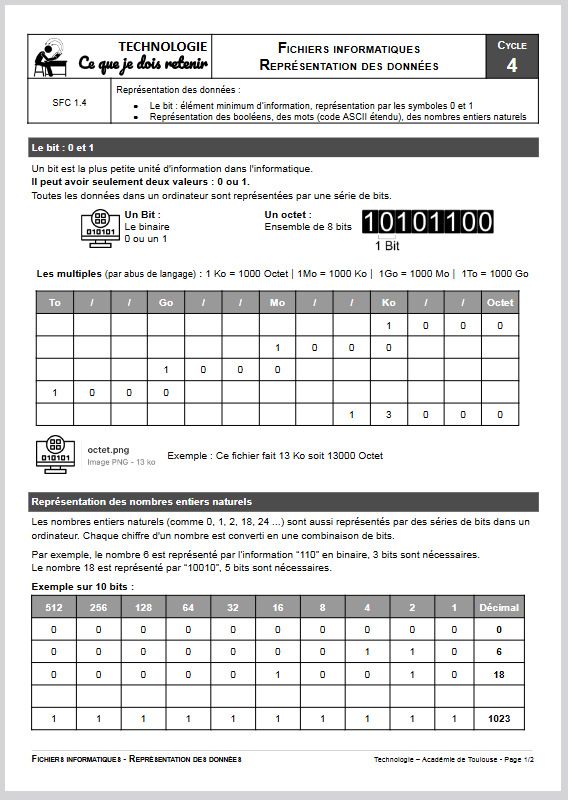

- A l'aide du fichier, déterminer le code binaire de valeurs décimales et répondre à un questionnaire [partie 6 - Fiche élève] :

4) Programmation du potentiomètre

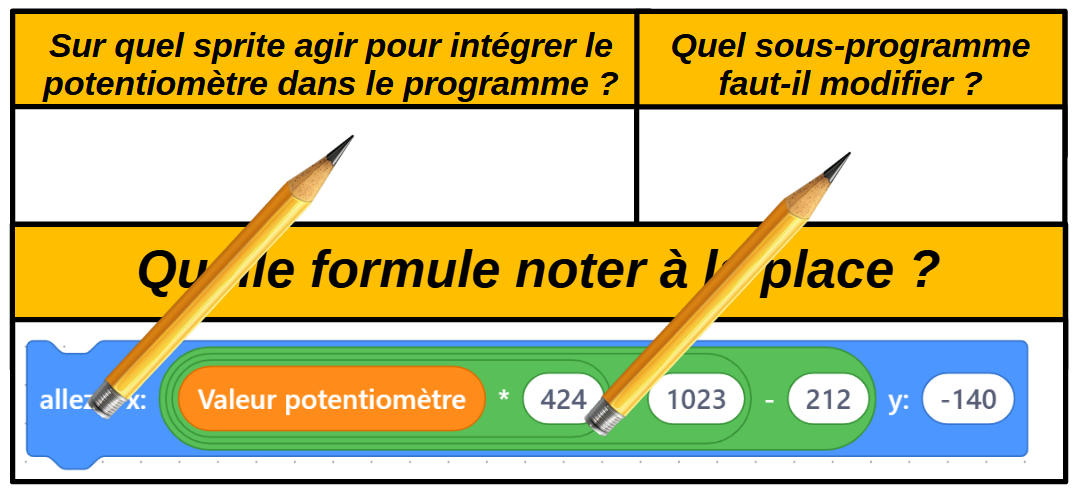

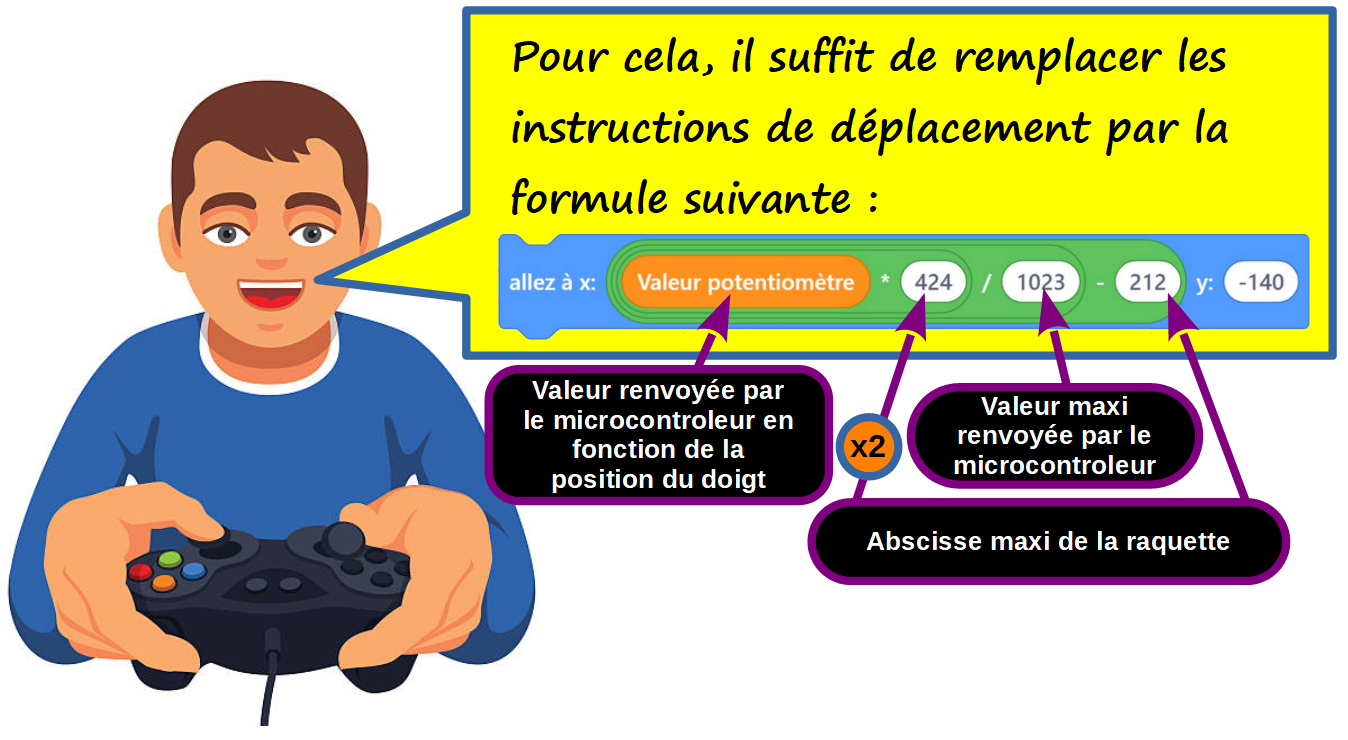

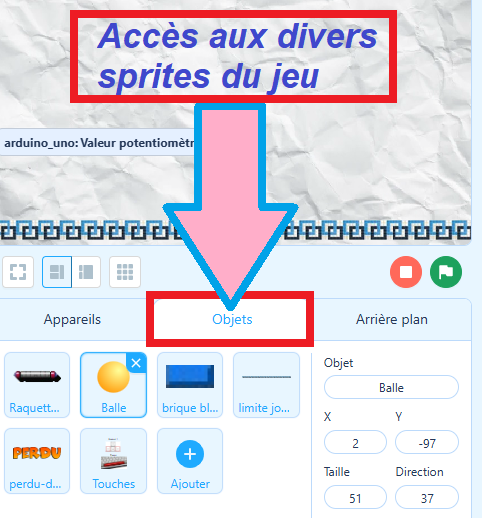

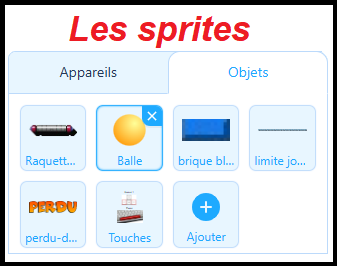

- Compléter le tableau [partie 7 - Fiche élève] afin de savoir où noter la formule permettant de diriger la raquette avec le potentiomètre :

- Programmer cette formule et tester :

5) Analyse des signaux

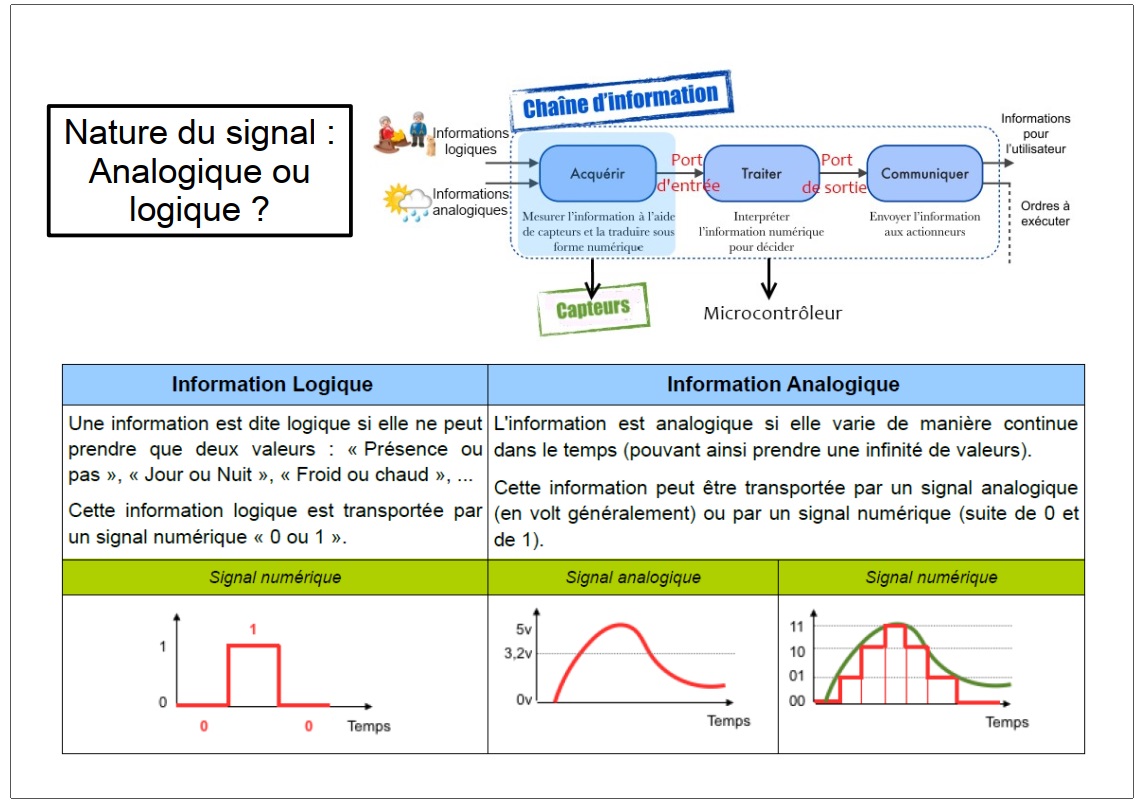

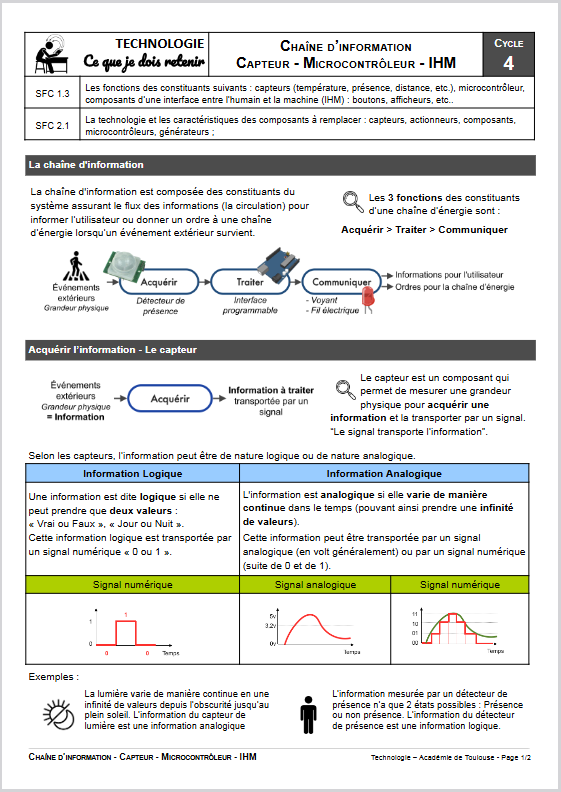

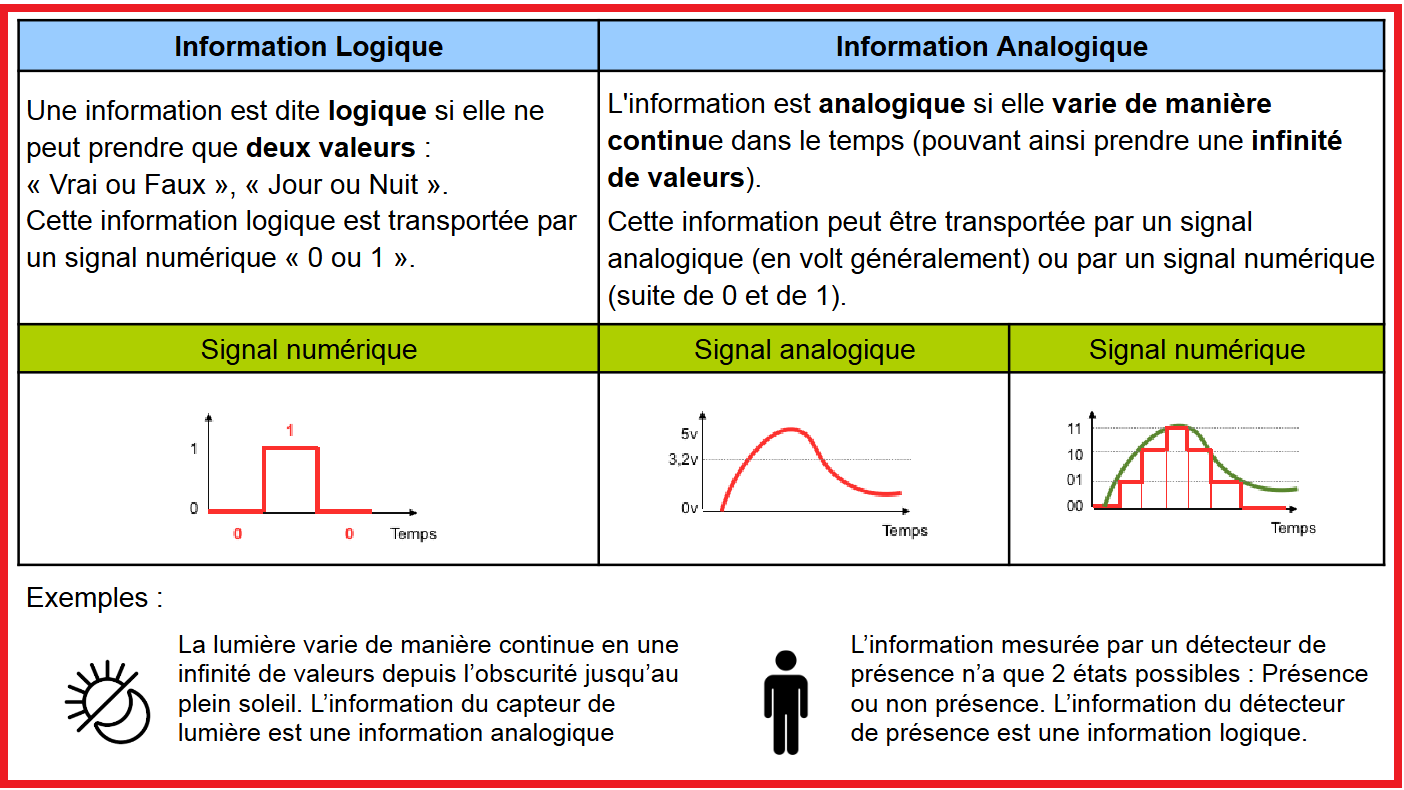

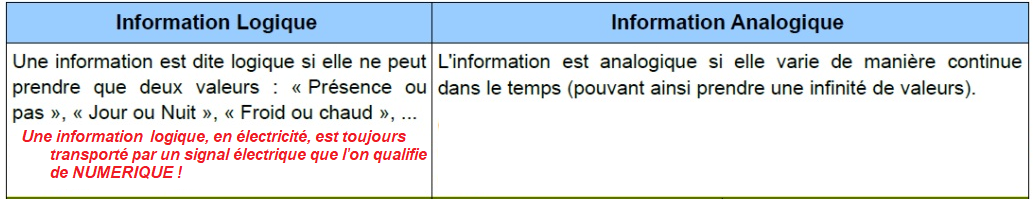

- Lire les explications suivantes :

- compléter la "fiche d'identité" du potentiomètre [partie 7 - Fiche élève] :

SEANCE 3 : Décrire le fonctionnement

1) La chaîne d'information

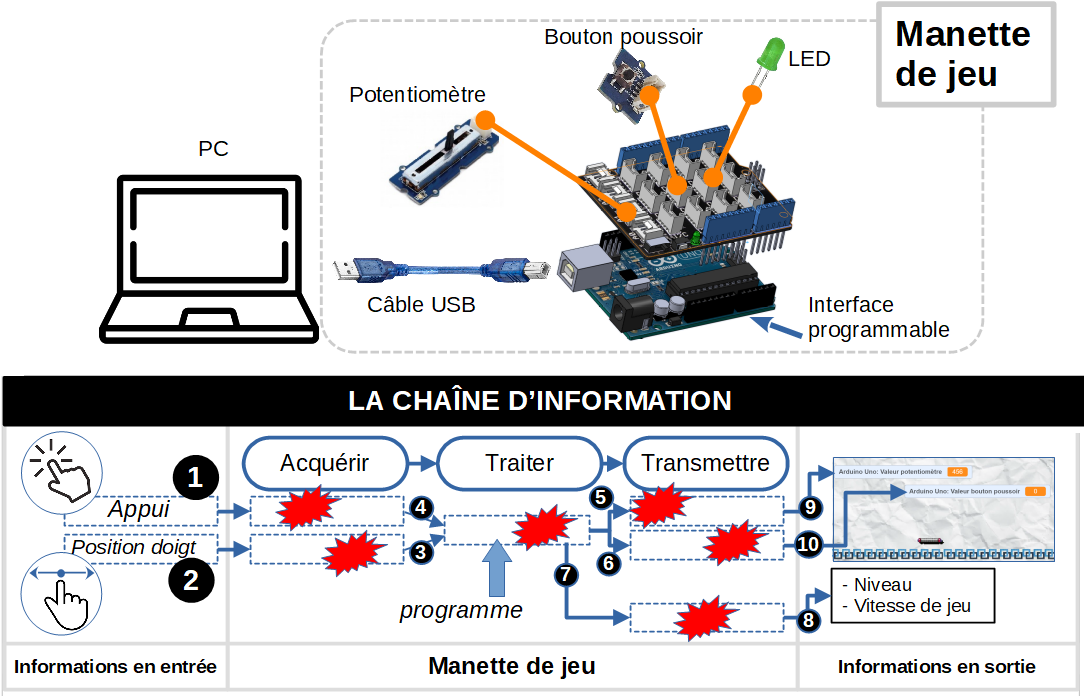

- Compléter la chaîne d'information du système Manette de jeu [partie 8 - Fiche élève] en notant, dans les fonctions de la chaîne d'information, les solutions techniques utilisées dans le système "manette de jeu" :

2) Etude des signaux

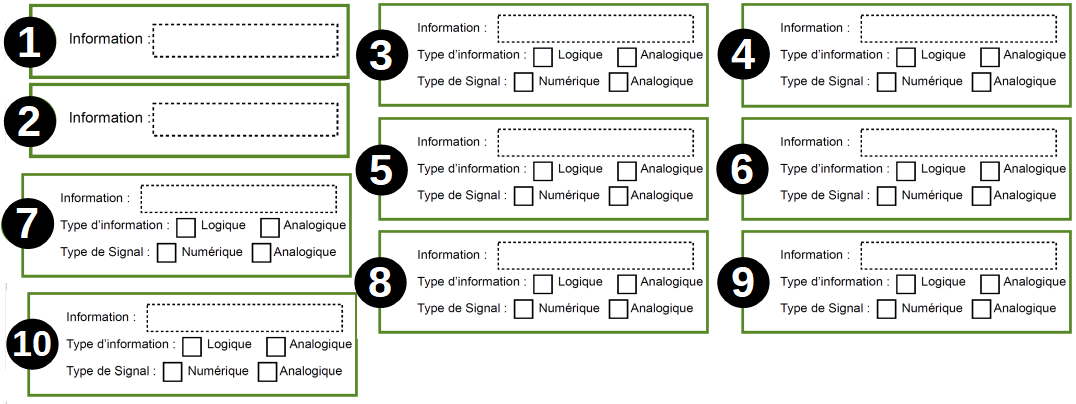

- Compléter les bandeaux signalétiques des informations qui circulent dans la chaîne d'information et déterminer le rôle de l'interface programmable [partie 8 - Fiche élève] :

SEANCE 4 : Exercices d'application

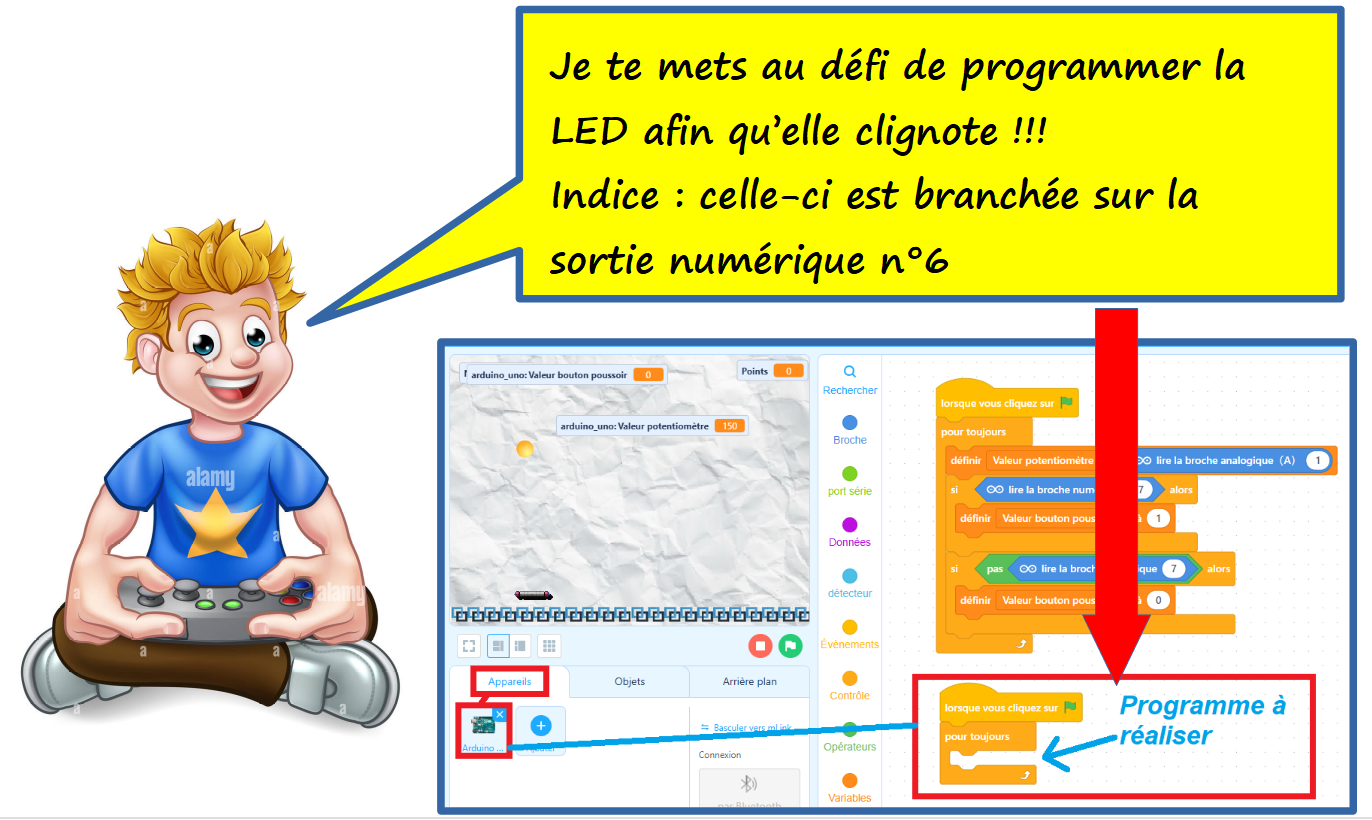

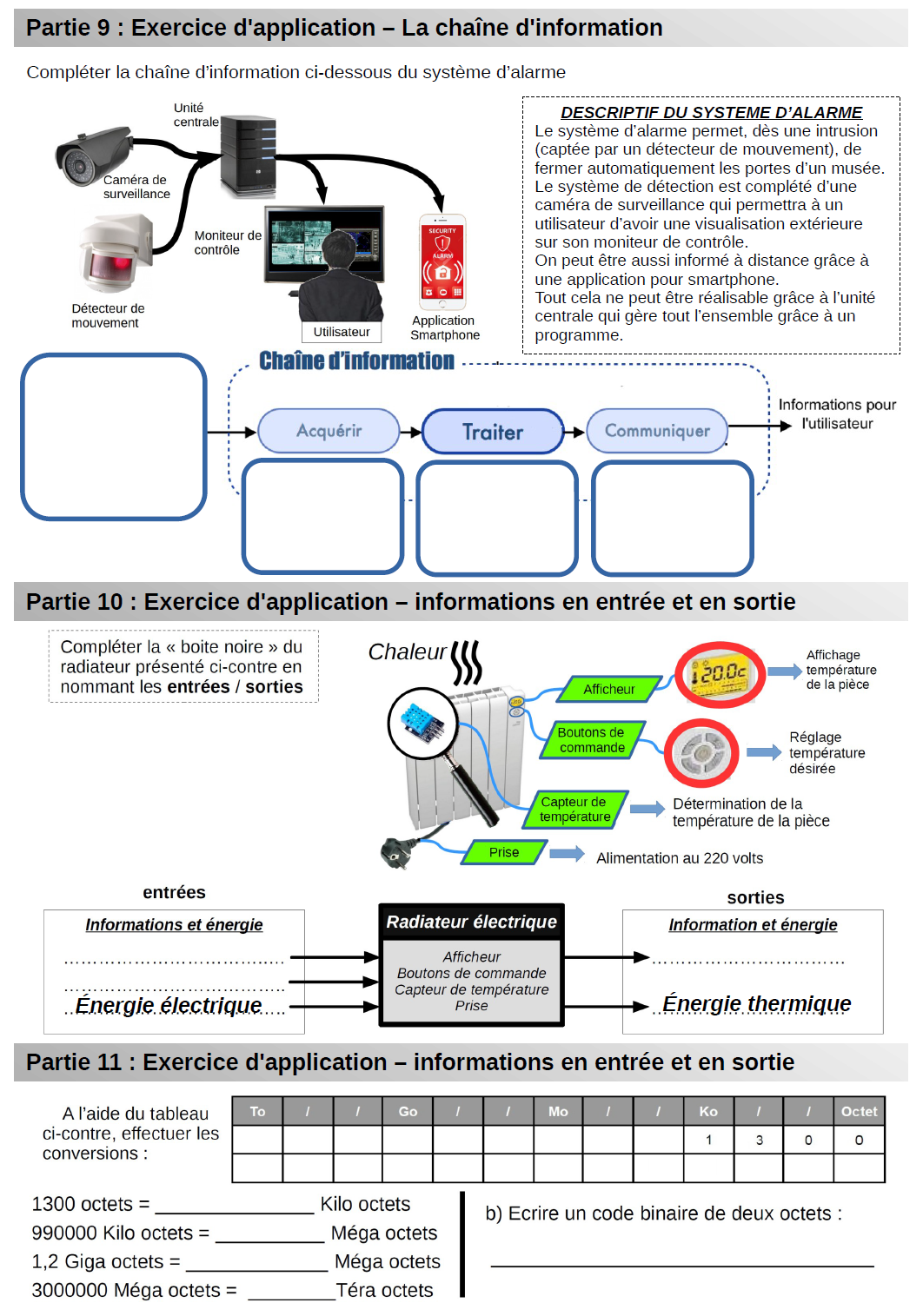

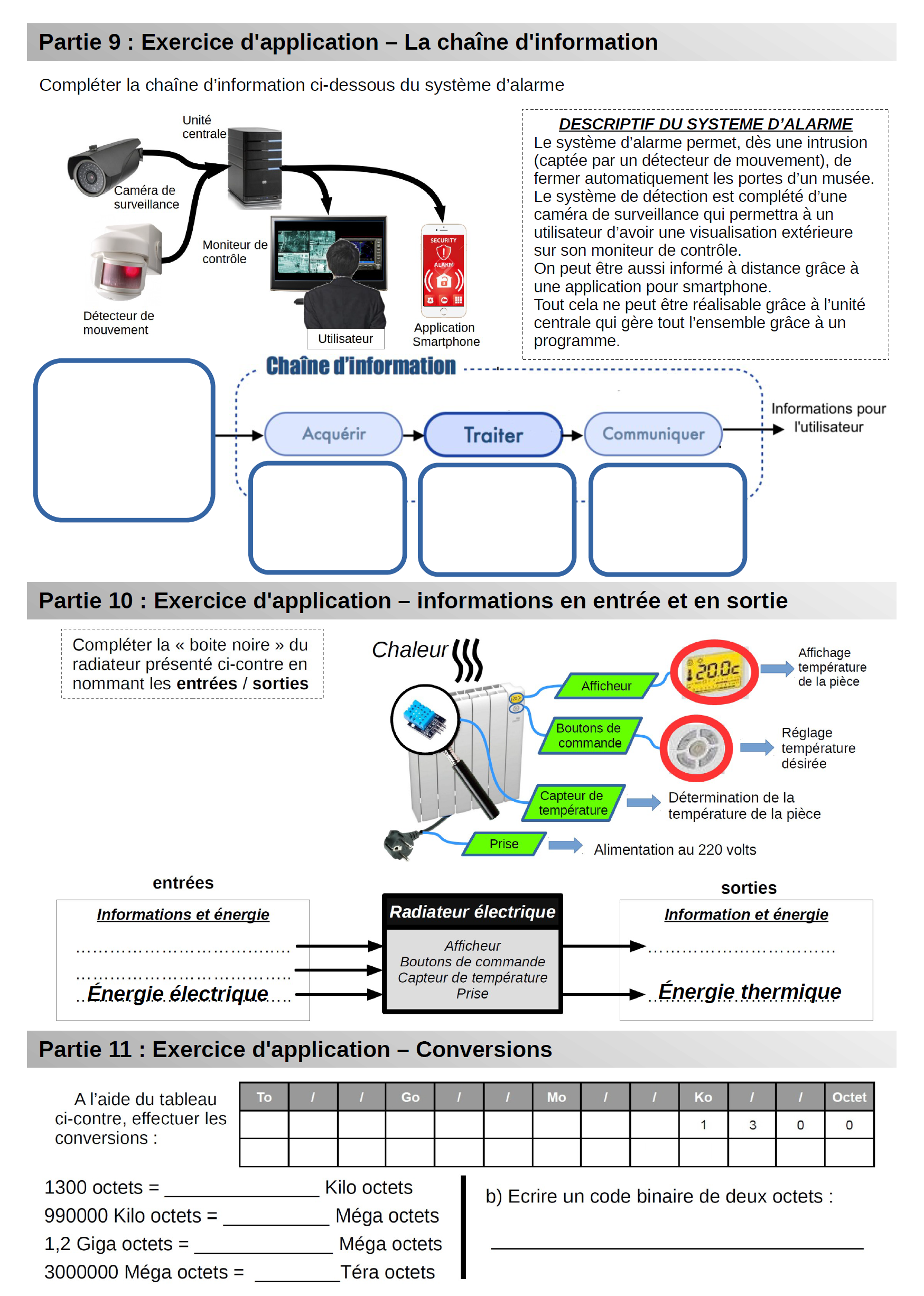

[parties 9-10-11 - Fiche élève]
